IEC 60065 2014 بند 9.1.7 دهانه های محفظه کاوشگر آزمایشی بدون اتصال
| Applied Standard: | IEC 60065:2014 | Applied Clause: | بند 9.1.7 |
| Probe Tip Length: | 20 (0، -0.05) میلی متر | Probe Tip Cylindrical Radius: | R2mm±0.05mm |
| Probe Tip Spherical Radius: | R4mm±0.05mm | Probe Tip Cylindrical Angle: | 37 درجه (0، -10 دقیقه) |
| Probe Tip Spherical Angle: | 14 درجه (0، -10 دقیقه) | Probe Length with Tip: | 80mm±0.2mm |
| High Light: | دهانه محفظه کاوشگر آزمایش بدون اتصال,بند 9.1.7 کاوشگر آزمایش بدون اتصال |
||

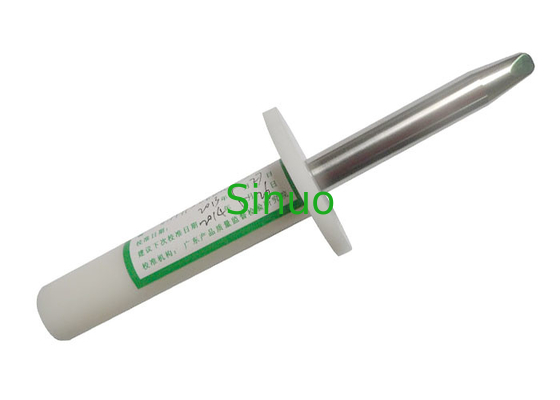

IEC 60065:2014 بند 9.1.7 دهانه های محفظه بدون اتصال پروب آزمایشی 11
بررسی اجمالی محصولات:
این پروب با الزامات استاندارد مطابقت داردIEC 60065:2014 بند 9.1.7،IEC61032 شکل 7 کاوشگر آزمایشی 11 و غیره. این کاوشگر ممکن است برای تأیید حفاظت افراد در برابر دسترسی به قطعات خطرناک و برای تأیید استحکام مکانیکی دهانه ها در محفظه موانع داخلی استفاده شود.
ابعاد پروب:
| طول نوک پروب (میلی متر) | 20 0 -0.05 |
| شعاع استوانه ای نوک پروب (میلی متر) | R2±0.05 |
| شعاع کروی نوک پروب (میلی متر) | R4±0.05 |
| زاویه استوانه ای نوک پروب (°) | 37o0 -10' |
| زاویه کروی نوک پروب (°) | 14o0 -10' |
| قطر پروب (میلی متر) | Ф12 0 -0.05 |
| طول پروب با نوک (میلی متر) | 80±0.2 |
| مواد پروب | فولاد ضد زنگ |
| قطر محافظ (میلی متر) | Ф50 |
| ضخامت محافظ (میلی متر) | 0.5±5 |
| مواد دسته | نایلون |
| طول دسته (میلی متر) | 100 |
مطابق با IEC61032 شکل 7 پروب آزمایشی 11
لطفا به استانداردهای مربوطه مراجعه کنید.
IEC 60065:2014 بند 9.1.7 را به عنوان مثال در نظر بگیرید:
محفظه دستگاه باید به اندازه کافی در برابر نیروهای خارجی مقاوم باشد.انطباق با آزمایش های زیر بررسی می شود:
با استفاده از یک انگشت آزمایش سفت و سخت مطابق با IEC 61032:1997، پروب آزمایشی 11، نیرویی از
50 ± 5 نیوتن، به سمت داخل، به مدت 10 ثانیه در نقاط مختلف محفظه اعمال می شود.
از جمله دهانه ها و پوشش های نساجی.
این نیرو باید به گونه ای توسط نوک انگشت آزمایش اعمال شود که از اثر گوه یا اهرم جلوگیری شود.
در طول آزمایش، محفظه نباید به قطعات زنده خطرناک تبدیل شود.
نباید در دسترس باشد، پوشش های نساجی نباید با قطعات زنده خطرناک تماس بگیرند.
کاوشگر آزمایش نیروی داخلی ندارد، در صورت نیاز به نیروی اعمال شده خاص، پروب آزمایش باید با یک نیروسنج کار کند.در انتهای دسته کاوشگر ما، یک سوراخ رزوه M6 برای مطابقت با نیروی سنج وجود دارد.نمایش به صورت تصویر مرجع زیر:
اطلاع
1. کاوشگر آزمایش نیروی داخلی ندارد، در صورت نیاز به نیروی اعمالی خاص، پروب آزمایش باید با یک نیروسنج کار کند.در انتهای دسته کاوشگر ما، یک سوراخ رزوه M6 برای مطابقت با نیروی سنج وجود دارد.
2. برای بررسی اینکه آیا LIVE PARTS لمس شده است، توصیه می شود با دستگاه آزمایش پروب ضد شوک ما یا نشانگر ولتاژ 40~50 ولت، با استفاده از یک کابل برای سیم کشی قسمت فلزی پروب با یک پایانه دستگاه آزمایش پروب ضد شوک کار کنید. و سپس کابل دیگری برای سیم کشی قسمت زنده نمونه با ترمینال دیگر دستگاه آزمایش پروب ضد شوک.
3. لطفاً به شکل دستگاه آسیب نرسانید (مانند خراشیدگی، خم شدن و غیره).
4. جلوگیری از گرد و غبار و رطوبت محیط، به منظور جلوگیری از اکسیداسیون بر دقت ابعاد تاثیر می گذارد.
5. مراقب برق گرفتگی باشید.
