IEC61032 شکل 3 حفاظت تأیید پروب آزمایشی C برای تست قطعات خطرناک
| Applied Standard: | IEC61032 | Applied Figure: | شکل 3 |
| The Length of Probe: | 0.2±100 (mm) | The Length of Handle: | 100 (میلی متر) |
| Probe Material: | فولاد ضد زنگ | Handle Material: | مواد نایلونی |
| Rigid Test Probe Diameter: | Ф2.5 میلی متر | Stop Face Diameter: | SФ35±0.2 |
| High Light: | Protection Verify Test Probe C,شکل 3 Protection Verify Test Probe C |
||
IEC61032 شکل 3 حفاظت بررسی پروب آزمایشی C برای تست قطعات خطرناک
اطلاعات محصول:

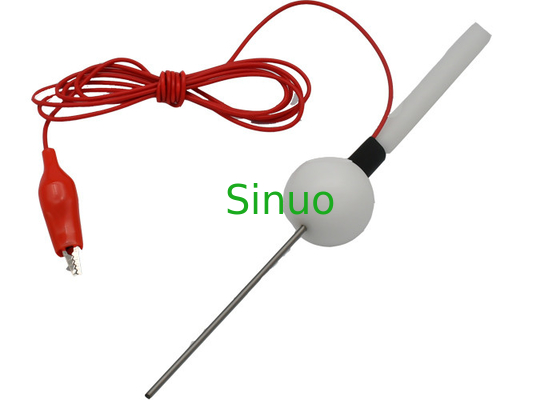

این پروب مطابق با الزامات استاندارد پروب آزمایشی IEC61032 C شکل 3 است و توسط بسیاری از استانداردها مانند IEC60529 برای تست IP3، IEC 60335-1، IEC60065 و غیره مورد نیاز است.
این کاوشگر آزمایشی C برای تأیید حفاظت افراد در برابر دسترسی به قطعات خطرناک در نظر گرفته شده است.همچنین برای تأیید محافظت در برابر دسترسی با یک ابزار استفاده می شود.
پارامترهای فنی:
| پارامترها / مدل | SN2210-3 | SN2210-3T (اختیاری) |
| نام | پروب میله تست C | پروب میله تست C با نیرو |
| 1 | Ф2.5+0.05 0(میلی متر) | Ф2.5+0.05 0(میلی متر) |
| 2 | SФ35±0.2 (mm) | SФ35±0.2 (mm) |
| 3 | Ф10 (mm) | Ф10 (mm) |
| 4 | 0.2±100 (mm) | 0.2±100 (mm) |
| 5 | 100 (میلی متر) | ---- |
| 6 | ---- | نیروی 3N |
| 14 | IEC60529 | IEC60529 |
مراحل تست و عملیات
1. لطفا به استانداردهای مربوطه مراجعه کنید.
IEC 60529:2013 بند 13.2 را به عنوان مثال در نظر بگیرید:
کاوشگر جسم با نیروی مشخص شده در جدول 7 به هر دهانه محفظه فشار داده می شود.
2. کاوشگر آزمایش نیروی داخلی ندارد، در صورت نیاز به نیروی اعمالی خاص، پروب آزمایش باید با یک نیروسنج کار کند.در انتهای دسته کاوشگر ما، یک سوراخ رزوه M6 برای مطابقت با نیروی سنج وجود دارد.
3. برای بررسی اینکه آیا LIVE PARTS لمس شده است یا خیر، کاوشگر مجهز به یک گیره تمساح است که توصیه می شود با دستگاه آزمایش پروب ضد شوک ما یا یک نشانگر ولتاژ 40~50 ولت کار کنید.
اطلاع
1. لطفاً به شکل دستگاه آسیب نرسانید (مانند خراشیدگی، خم شدن و غیره).
2. جلوگیری از گرد و غبار و رطوبت محیط، به منظور جلوگیری از اکسیداسیون بر دقت ابعاد تاثیر می گذارد.
3. مراقب برق گرفتگی باشید.
