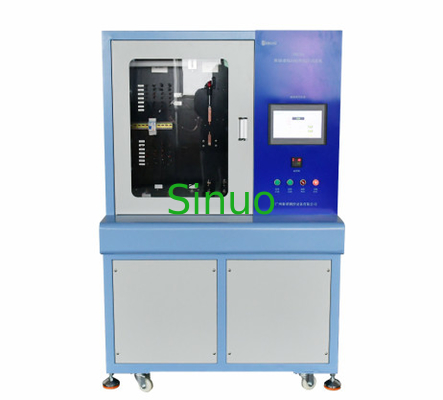

دستگاه تست عمر مکانیکی و الکتریکی مدار شکن IEC60898-1
| Closing time setting: | 1~999.9 ثانیه | Opening time setting: | 1~999.9 ثانیه |
| Test frequency: | 1-4 بار در دقیقه | Output current: | AC5 ~ 130A |
| Output voltage: | AC220 ~ 420 ولت | Power factor: | 0.85-0.90 |
| Test sample range: | 3 تا 125 آمپر | Opening/closing speed: | 0.1m/s±0.025 m/s |
| High Light: | دستگاه تست عمر الکتریکی IEC60898-1,دستگاه تست عمر الکتریکی قطع کننده مدار |
||
دستگاه تست عمر مکانیکی و الکتریکی مدار شکن IEC60898-1
اطلاعات محصول:
مطابق با استانداردها: GB10963.1-2020 است
IEC60898-1:2015
کاربرد
از آن برای انجام آزمایشهای عمر مکانیکی و الکتریکی بر روی کلیدهای مدار قالبگیری شده مینیاتوری استفاده میشود تا ارزیابی شود که آیا قطع کننده مدار پس از 4000 چرخه عملیاتی دچار سایش بیش از حد میشود، موقعیت کنتاکت متحرک با موقعیت مربوطه دستگاه نشاندهنده ناسازگار است یا خیر. بدنه به اندازه کافی آسیب دیده است که آزمایش شود.دسترسی به قطعات زنده، اتصالات الکتریکی و مکانیکی شل، نشت ترکیبات آب بندی و غیره برای تعیین انطباق با استاندارد.
پارامترهای فنی:
| کاربرد | از آن برای انجام آزمایشهای عمر مکانیکی و الکتریکی بر روی کلیدهای مدار قالبگیری شده مینیاتوری استفاده میشود تا ارزیابی شود که آیا قطع کننده مدار پس از 4000 چرخه عملیاتی دچار سایش بیش از حد میشود، موقعیت کنتاکت متحرک با موقعیت مربوطه دستگاه نشاندهنده ناسازگار است یا خیر. بدنه به اندازه کافی آسیب دیده است که آزمایش شود.دسترسی به قطعات زنده، اتصالات الکتریکی و مکانیکی شل، نشت ترکیبات آب بندی و غیره برای تعیین انطباق با استاندارد | |
| اصل تست | این دستگاه تست از سیستم کنترل مستقل صفحه لمسی PLC برای تکمیل کنترل خودکار محصول آزمایشی استفاده می کند.مکانیسم عمل با بار روشن و خاموش برای تحقق تست عملکرد دوام محصول آزمایشی همکاری می کند.می تواند خلاصه آماری تعداد تست ها را کامل کند و زمان بسته شدن و زمان باز شدن را می توان تنظیم کرد. | |
| ساختار و ویژگی های تجهیزات |
1. جعبه تجهیزات کلی شاسی یکپارچه فولادی با کیفیت بالا را می پذیرد، صفحه آب بندی را اسپری می کند و سطح آن ضد استاتیک، ضد زنگ و ضد خوردگی است. 2. پنل سمت راست و دکمه های عملکرد تجهیزات به راحتی قابل استفاده و از نظر ظاهری زیبا هستند. 3. تجهیزات مجهز به یک جعبه محافظ است و آزمایش در جعبه برای حفاظت ایمنی انجام می شود. 4. تجهیزات را می توان به بارهای خارجی متصل کرد تا آزمایش عمر الکتریکی محصول، جریان مستقل 3 ایستگاه را تحقق بخشد. |
|
| از محیط استفاده کنید |
کابینت بار: AC380V±10% 50Hz، 15kVA، دستگاه تست عمر: AC380V±10% 50Hz، 3kVA دمای کار 0-40 ℃ رطوبت 30٪ - 90٪؛ |
|
| کارایی | ||
| مدل | SN2503 | |
| روش کنترل الکتریکی |
کنترل یکپارچه هوشمند PLC، عملکرد رابط لمسی انسان و ماشین
|
|
| جعبه تست | جعبه تست با دستگاه تست با تاخیر سه ایستگاهی داخلی ترکیب می شود و با استفاده از پست های اتصال بر روی پانل پشتی مرتب می شود که می تواند آزمایش قطع کننده مدار 1-4P را برآورده کند. | |
| حالت آزمون |
حالت 1: قطع کننده های مدار با جریان نامی بیش از 32A: فرکانس کاری 240 سیکل کاری در ساعت (4 بار در دقیقه) است.قطع کننده مدار باید حداقل 13 ثانیه در طول هر سیکل کار باز بماند. حالت 2: قطع کننده مدار با جریان نامی بیشتر از 32A: فرکانس کاری باید 120 سیکل کاری در ساعت (2 بار در دقیقه) باشد.قطع کننده مدار باید حداقل 28 ثانیه در طول هر سیکل کار باز بماند. حالت سه، سفارشی حالت 1 و حالت 2 می توانند مستقیماً برنامه را فراخوانی کنند و حالت 3 این است که مشتری خودش پارامترها را تنظیم کند. |
|
| نمونه آزمایش شده | کلیدهای مدار مینیاتوری 1 یا 2 یا 3 یا 4 قطبی 3-125A | |
| پارامترهای دستگاه تست زندگی | ||
| ایستگاه تست | 3 ایستگاه | |
| روش باز و بسته شدن | برقی | |
| عملکرد تشخیص تماس | این می تواند تشخیص دهد که آیا هنگام بسته شدن مخاطب متصل است یا خیر، آیا هنگام باز کردن تماس قطع شده است یا خیر، و می تواند در صورت وجود نقص هشدار دهد و متوقف شود. | |
| تنظیم زمان بسته شدن | 1~999.9s، از پیش تنظیم شده صفحه لمسی | |
| تنظیم زمان باز شدن | 1~999.9s، از پیش تنظیم شده صفحه لمسی | |
| تنظیم زمان باز و بسته شدن | 1-999999، از پیش تنظیمات صفحه لمسی | |
| سرعت باز کردن/بستن | 0.1m/s±0.025 m/s | |
| فرکانس تست | 1-4 بار در دقیقه | |
| نصب نمونه |
MCB روی تخته سه لا مشکی تیره با ضخامت 20 میلی متر نصب شده است
|
|
| بست گیره |
محدوده ارتفاع را می توان بالا و پایین تنظیم کرد تا با ضربات مختلف سوئیچ نمونه مطابقت داشته باشد
|
|
| عملکرد حفاظتی | اضافه ولتاژ، اضافه جریان، اتصال کوتاه | |
| قاضی | هشدارهای دستگاه هشدار صدا و نور (در زمان آزمایش یا زمانی که محصولات آزمایشی ناموفق ظاهر می شوند به اپراتور یادآوری شود) | |
| ابعاد ماشین زندگی | طول 1200 * عرض 780 * ارتفاع 1600 میلی متر ، حدود 180 کیلوگرم | |
| پارامترهای فنی اصلی کابینت بار | ||
 |
||
| محدوده نمونه آزمایشی | 3 تا 125 آمپر | |
| جریان خروجی | AC5 ~ 130A، دقت ± 0.5٪، صفحه نمایش دیجیتال | |
| ولتاژ خروجی | AC220~420V، دقت ±0.5٪، صفحه نمایش دیجیتال | |
| ضریب قدرت | 0.85-0.90، دقت ± 0.5٪، صفحه نمایش دیجیتال | |
| توان خروجی | 0 تا 60 کیلووات، دقت ± 0.5٪، صفحه نمایش دیجیتال | |
| تعداد کانال های جریان خروجی | 1 خروجی، تماس های قطع کننده مدار چند P به صورت سری برای آزمایش چندین سوئیچ متصل می شوند.(عرضه اشتراک زمانی نمونه های 3 طرفه) | |
| شکل موج خروجی فعلی | موج سینوسی (اعوجاج شکل موج جریان تجهیزات تصحیح بیش از 5٪ نیست، خطای سیستم بیش از 3٪ نیست. | |
| روش کنترل جریان | تنظیم دستی دستگیره | |
| ابعاد کلی | طول 1200 * عرض 780 * ارتفاع 1800 میلی متر ، حدود 400 کیلوگرم | |
