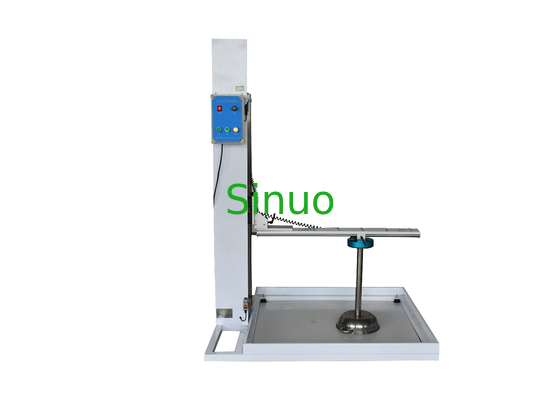

دستگاه تست ضربه عمودی مکانیکی تست خانگی IEC60068-2
| Standard: | IEC60068 | Energy / J: | 2J، 5J، 10J، 20J |
| Conduit: | مربوط به ارتفاع سقوط | Impact point: | کل منطقه پایین |
| Height of Impact point: | 0-1000 میلی متر | Bottom plate: | صفحه پایه نایلونی |
| Weight: | Approx. تقریبا 200kgs 200 کیلوگرم | Dimensions: | 1230x1080x1780 میلی متر |
| High Light: | دستگاه تست ضربه عمودی مکانیکی,دستگاه تست ضربه عمودی خانگی,دستگاه تست ضربه IEC60068-2 |
||
دستگاه تست ضربه عمودی مکانیکی تست خانگی IEC60068-2
معرفی محصول برای دستگاه تست ضربه عمودی مکانیکی:
دستگاه تست ضربه عمودی مکانیکی IK07-IK10 بر اساس الزامات استاندارد IEC60068-2-75، IEC60598-1، IEC62262 و غیره طراحی و ساخته شده است.
برای تست مقاومت در برابر ضربه محفظه های محصولات الکترونیکی و الکتریکی خانگی و مشابه و لوازم جانبی آنها، چراغ ها و غیره برای ارزیابی عملکرد ایمنی و سطح مقاومت محصولات استفاده می شود.
اصل این است که عنصر ضربهگیر در ارتفاع معینی از طریق یک لوله آونگی 1 متری آزاد میشود، نمونه را در پایینترین نقطه در جهت عمودی، پس از تبدیل انرژی پتانسیل گرانشی به انرژی جنبشی، برای رسیدن به هدف ضربه قرار دهید. تست روی نمونه
پارامترهای فنی برای دستگاه تست ضربه عمودی مکانیکی:
| انرژی / جی | 2J، 5J، 10J، 20J |
|
عناصر قابل توجه (جرم معادل) |
500 گرم، 1.7 کیلوگرم، 5 کیلوگرم، 5 کیلوگرم، لطفاً به جدول 1 زیر مراجعه کنید |
| مجرا | هر عنصر ضربه ای مجهز به یک مجرای اختصاصی است، طول مجرای مربوط به ارتفاع سقوط است، لطفاً به جدول 1 مراجعه کنید. |
| نقطه تاثیر | این دستگاه دارای راهنماهای محور X و Y است تا دستگاه آزاد کننده را در کل ناحیه پایین حرکت دهد |
| ارتفاع نقطه ضربه | 0-1000 میلی متر، قابل تنظیم برقی |
| ارتفاع سقوط | لطفاً به جدول 1 که توسط مجرا ثابت شده است مراجعه کنید |
| روش انتشار | انتشار الکترومغناطیس |
| بشقاب پایین | ضخامت ورق پایه نایلونی 8 میلی متر، سختی HRR85-100،1000 متر × 1000 متر |
| ابعاد تجهیزات | تقریبا1230mm (L)x1080mm (W)x1780mm (H) |
| وزن تجهیزات | تقریبا200 کیلوگرم |
جدول 1 ارتفاع سقوط:
| انرژی / جی | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| جرم معادل / کیلوگرم | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ارتفاع سقوط ± 1% میلی متر | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| تبصره 1، به یادداشت 3.2.2 مراجعه کنید.نکته 2، واحد انرژی این قسمت از ژول (J) از شتاب گرانش استاندارد (g) به دست میآید، مقدار کل گرم دور: 10m / s2. | |||||||||||||||
