دستگاه تست اشتعال پذیری عمودی سیم عایق IEC60332-1-1

مقدار تولیدی:	1
قیمت:	قابل مذاکره
بسته بندی استاندارد:	تخته سه لا
دوره تحویل:	20 روز
روش پرداخت:	T/T
ظرفیت تامین:	10 ست در هر ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SN775

منبع تغذیه:

AC220V، 50 هرتز

ایستگاه تست:

یک ایستگاه

روش کنترل:

کنترل یکپارچه هوشمند PLC

روش احتراق:

احتراق خودکار

زاویه سوختن:

شیب 45 درجه ± 2 درجه، قابل تنظیم

زمان تامین آتش:

0-9999X0.1S

زمان انقراض:

0-9999X0.1S

فشار گاز:

0.1 مگاپاسکال

برجسته کردن:

دستگاه تست اشتعال پذیری عمودی

دستگاه تست اشتعال پذیری سیم عایق بندی شده

اتاق تست اشتعال پذیری IEC60332-1-1

توضیحات محصول

دستگاه تست اشتعال پذیری عمودی سیم عایق IEC60332-1-1

استانداردهای دستگاه تست اشتعال پذیری عمودی یک سیم عایق:

IEC60332-1-1:2015 "تست بر روی کابل های فیبر الکتریکی و نوری در شرایط آتش سوزی - قسمت 1-1: تست انتشار شعله عمودی برای سیم و کابل عایق تکی - دستگاه، IDT"

IEC60332-1-2:2015 "تست بر روی کابل های فیبر نوری و الکتریکی در شرایط آتش سوزی - قسمت 1-2: آزمایش انتشار شعله عمودی برای سیم و کابل عایق بندی شده تکی - رویه برای شعله پیش مخلوط 1 کیلووات، IDT"

IEC60332-1-3:2015 "تست بر روی کابل های فیبر نوری و الکتریکی در شرایط آتش سوزی - قسمت 1-3: آزمایش انتشار شعله عمودی برای سیم و کابل عایق بندی شده منفرد - روش تعیین قطرات / ذرات شعله، IDT"

پارامترهای فنیبرای دستگاه تست اشتعال پذیری عمودی یک سیم عایق:

ولتاژ کاری	AC 220V/50Hz
اندازه روکش فلزی	300 ± 2 میلی متر W × 450 میلی متر ± 2 میلی متر D × 1200 میلی متر ± 2 میلی متر ارتفاع
ابعاد (میلی متر)	1250mm W× 700mm D×1800mm H
قطعه کار مورد بازرسی قرار گیرد	سیم و کابل تک سایز کوچک با سطح مقطع کل حداقل 0.5 متر مربع (به استثنای کابل های نوری نازک) طول: 600±25㎜، باید با توجه به دما و رطوبت محیط مورد نیاز استاندارد، پیش درمان شود.
موارد تست	تست سوزاندن عمودی تک سیم و کابل
ایستگاه تست	تنها
روش کنترل الکتریکی	کنترل یکپارچه هوشمند PLC، عملکرد رابط لمسی 7 اینچی، عملکرد دوگانه با کنترل از راه دور مادون قرمز.
انتخاب تابع	به حالت عملیات دستی و حالت تست عملکرد خودکار تقسیم می شود.
دمنده استاندارد	مشعل پیش اختلاط 1 کیلوواتی، مطابق با GB/T5169.14-2017 ضمیمه A/IEC60695-11-2:2017 پیوست A، دهانه مشعل Φ7±0.05 میلی متر، ساخته شده از برنج.
روش احتراق	احتراق خودکار.
جریان گاز و نوع منبع گاز	گاز مخلوط: پروپان 10±650 میلی لیتر در دقیقه، هوا 0.3±10 لیتر در دقیقه، تنظیم جریان سنج دوگانه.
فشار گاز	0.1mpa، تنظیم شده توسط شیر تنظیم فشار، نمایش داده شده بر روی گیج فشار (محدوده 0-1mpa).
زمان تامین حریق	0-9999X0.1S، قابل تنظیم و نمایش است.
زمان اشتعال و خاموش شدن کاغذ فیلتر	0-9999X0.1S، قابل نمایش است
زاویه سوختن	شیب 45 درجه ± 2 درجه، قابل تنظیم
تست کالیبراسیون شعله	هد مس اندازه گیری دما: 500W: Ф9mm±0.01mm، 10±0.05g قبل از حفاری
	ترموکوپل: سیم زره پوش نیکل-کروم/نیکل-آلومینیوم Omega φ0.5 اصلی ایالات متحده، نوع K، مقاومت در برابر دما 1100 درجه
	فاصله بین پورت مشعل Bunsen و بلوک مسی اندازه گیری دما: 1±95 میلی متر
	ارتفاع شعله: ارتفاع هسته شعله آبی 46-78 میلی متر، ارتفاع کل شعله بیرونی 148 ~ 208 میلی متر
	زمان گرمایش از 5±100 درجه سانتیگراد تا 3±700 درجه سانتیگراد 6±46 ثانیه است.
	زمان گرمایش: 0-9999X0.1S، اندازه گیری شده و روی صفحه لمسی نمایش داده می شود
	براکت نصب سر مسی اندازه گیری دما: قابل چرخش، در صورت عدم اندازه گیری به دیوار جعبه بچرخید
نصب نمونه	تکیه گاه افقی نمونه ثابت: دو تکیه گاه بالا و پایین، فاصله بین لبه پایینی تکیه گاه بالایی و لبه بالایی تکیه گاه پایین 550±5 میلی متر است.
	نمونه بر روی براکت های بالا و پایین (وسط روکش فلزی، یعنی از دو طرف 150 میلی متر و از پشت 225 میلی متر) و از پایین جعبه حدود 50 میلی متر نصب می شود.
	وزن 5 نیوتن بر میلی متر مربع برای نمونه ای که در طول آزمایش دچار جابجایی قابل توجهی می شود (با روی هم قرار دادن وزن ها) پیکربندی شده است.
سینی	پایه باکلیت غیر فلزی، قابل کشیدن است
گیج، کاغذ صافی	مجموعه ای از گیج های ارتفاع شعله (ارتفاع هسته شعله آبی 46-78 میلی متر، ارتفاع کل شعله بیرونی 148 تا 208 میلی متر)، فاصله سنج اندازه گیری دما (1±95 میلی متر)، فاصله سنج از نمونه (100 میلی متر)، 100 قطعه کاغذ صافی (300 × 300 ± 10 میلی متر، مقدار کمی خاکستر 80 ± 15 گرم در متر مربع کمتر از 0.1 درصد کاغذ صافی الیافی رنگ نشده)
گاز	1. بیش از 95٪ گاز پروپان.2. هوای بدون روغن و بدون آب
ارزیابی نتایج نمونه	1. اندازه گیری قطعه کربن شده 2. آیا کاغذ صافی مشتعل شده است یا خیر 3. زمان از زمانی که کاغذ صافی مشتعل می شود تا زمانی که سوختن متوقف می شود
نورپردازی	نورافکن LED 12 واتی را پیکربندی کنید
حفاظت ایمنی	1. فن اگزوز قوی با ساختار بافل، اگزوز به طور خودکار هنگامی که تست به پایان می رسد یا زنگ هشدار داده می شود روشن می شود. 2. مجهز به آشکارساز دود برای تشخیص نشت دود 3. با کیسه کربن فعال برای فیلتر کردن گازهای زائد

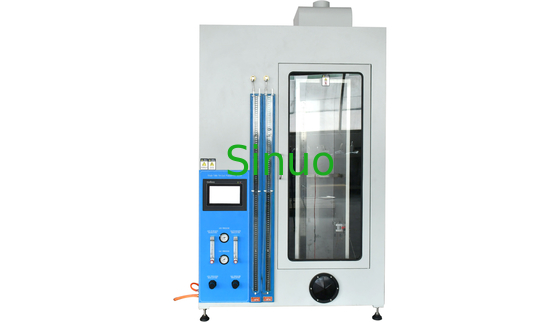

ساختاربرای دستگاه تست اشتعال پذیری عمودی یک سیم عایق:

این تجهیزات دارای کنترل PLC میتسوبیشی، عملکرد صفحه نمایش لمسی رنگی 7 اینچی و عملکرد دوگانه کنترل از راه دور مادون قرمز است.

مشعل دمنده مورد نیاز GB/T5169.14-2017 ضمیمه A/IEC60695-11-2: 2017 ضمیمه A، و همچنین خطوط لوله تامین گاز دوگانه پروپان و هوا مورد نیاز استاندارد، و مجهز به سیستم اندازه گیری دما است. (ترموکوپل وارداتی 0.5 میلی متر + A. 7 سر مسی اندازه گیری دما + رکورد زمان افزایش دما).شعله تنظیم شده (ارتفاع هسته شعله آبی 46-78 میلی متر، ارتفاع کل شعله بیرونی 148 ~ 208 میلی متر) را با بلوک مسی اندازه گیری دما در 100±5°C~700±3℃ مطابقت دهید و در 6±46 ثانیه کنترل شود.

سیستم کنترل PLC به طور خودکار زمان تامین آتش را کنترل می کند و با رسیدن به زمان تنظیم شده به طور خودکار خاموش می شود.هر دو دکمه صفحه لمسی و کنترل از راه دور می توانند برای ثبت زمان فرآیند احتراق کاغذ فیلتر و توقف احتراق کار کنند.فاصله بین نقطه شروع بالا و پایین کربنیزاسیون و لبه پایینی تکیه گاه فوقانی توسط اپراتور اندازه گیری می شود (علامت گذاری می تواند از قبل باشد و برای اندازه گیری برداشته شود).
