کابینت بار سوئیچ صفحه لمسی برای بارهای لامپ خود بالاست IEC60669-1
| Applied Standard: | IEC60669-1:2007 | Power Supply: | AC220±5%/50Hz |
| Environment Temperature: | 5 تا 40 درجه سانتی گراد | Humidity: | (20 تا 80)٪ RH |
| Control Method: | صفحه لمسی | Test Channels: | 1 یا 2 یا 3 کانال |
| Display Value: | 0 تا 9 کیلو وات | Output Voltage: | 0-280 ولت قابل تنظیم |
| High Light: | کابینت بار سوئیچ لامپ خود بالاست,کابینت بار سوئیچ IEC60669-1,کابینت بار سوئیچ صفحه لمسی |
||
کابینت بار سوئیچ لامپ خود بالاست شده برای بارهای لامپ خود بالاست IEC60669-1
استانداردهای کابینت بار کلیدی لامپ خودبالاست:
IEC60669-1:2007 "سوئیچ ها برای تاسیسات برقی ثابت خانگی و مشابه - قسمت 1: الزامات عمومی" بند 19.3
اصل تست برای محفظه بار سوئیچ لامپ خودبالاست:
سوئیچ های در نظر گرفته شده برای بارهای لامپ خود بالاست (SBL) باید بدون سایش بیش از حد از سایر اثرات مضر، تنش های الکتریکی و حرارتی ایجاد شده در هنگام کنترل مدارهای لامپ خود بالاست را تحمل کنند.
هدف این است که بررسی شود آیا سوئیچ دارای فلاش اوور مداوم است یا خیر، آیا کنتاکت ها به مدت طولانی جوش، بسته یا قطع شده اند، بیش از حد فرسوده شده اند یا غیره.
پارامترهای فنی برای کابینت بار سوئیچ لامپ خودبالاست:
| کانال های تست | 1 یا 2 یا 3 کانال را می توان سفارشی کرد، به طور مستقل خروجی |
| روش کنترل الکتریکی | صفحه نمایش لمسی + کنترل دکمه، صفحه نمایش دیجیتال |
| مقدار نمایش ولتاژ | 0 تا 300 ولت، سطح دقت 0.5 |
| مقدار نمایش قدرت | 0 تا 9 کیلو وات، سطح دقت 0.5 |
| ولتاژ خروجی | 0-280 ولت قابل تنظیم، اطمینان حاصل کنید که ولتاژ تست 250 ولت است |
| ولتاژ نامی از پیش تعیین شده سوئیچ | هر کانال 250 ولت ~، جریان نامی 10A,13A,16A,20A اختیاری است |
| تنظیم پارامترهای کاری | همه پارامترها بر اساس 250 ولت ~ تنظیم می شوند، از جمله شکل موج W، I peak، I2t و موج جریان. |
| تابع کالیبراسیون | هر مجموعه از تجهیزات یک دستگاه کنترل بسته شدن را فراهم می کند (عملکرد "کالیبراسیون" را روی صفحه لمسی انتخاب کنید)، و هر بار که در زاویه 90 درجه هدایت می شود، می توان از این عملکرد برای تنظیم اولیه و تأیید کالیبراسیون تجهیزات استفاده کرد. |
| عملکرد حفاظتی | شکستن طولانی مدت / حفاظت از هدایت طولانی مدت، زمان حفاظت: 1 ~ 99S را می توان از پیش تنظیم کرد، تجهیزات متوقف می شود و هنگامی که حفاظت رخ می دهد زنگ هشدار داده می شود. |
| از محیط استفاده کنید | منبع تغذیه: AC220±5٪/50Hz، 10KVA |

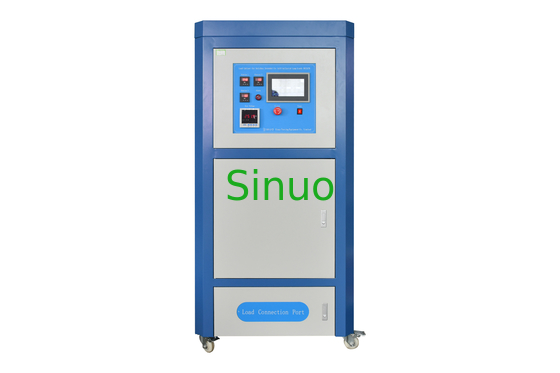

کابینت بار از یک قاب سازه فولادی یکپارچه و صفحه مهر و موم سفید تویوتا استفاده می کند.کنترل پنل در قسمت بالایی تجهیزات قرار دارد، کلید برق خارجی، ولت متر و ابزار نمایش قدرت، آلارم و صفحه نمایش لمسی، ترکیب بار مقاومت و خازن، کنتاکتورهای AC و رله وجود دارد.پایانه هایی در قسمت پایین کابینت بار وجود دارد که از طریق کابل ها به نمونه متصل می شود تا جریان و ولتاژ خروجی در طول فرآیند تشخیص داده شود.
ویژگی های اصلی:
1. شرایط بار مورد نیاز استاندارد قبل از کارخانه از پیش تعیین شده است.تا زمانی که ولتاژ تست روی 250 ولت ~ تنظیم شود، اپراتور دکمه سوئیچ مربوط به جریان نامی سوئیچ مورد آزمایش را فشار می دهد، سپس توان نامی، شکل موج ضربه، Ipeak و I2t الزامات مربوط به استاندارد را برآورده می کند.
2. ولتاژ ورودی و توان خروجی را می توان به صورت دیجیتالی نمایش داد، جریان افزایش را می توان در متر جریان اشاره گر مشاهده کرد.
3. 3 ایستگاه کاری وجود دارد، 3 سوئیچ را می توان همزمان آزمایش کرد.
4. با حالت کالیبراسیون و پورت اختصاصی کالیبراسیون، صفحه بسته شدن 90 درجه داخلی، اندازه گیری شکل موج خروجی آسان، مقدار جریان Ipeak و مقدار انرژی I2t، بنابراین، به طور کامل الزامات استاندارد کالیبراسیون را برآورده می کند.
5. دستگاه مجهز به یک تنظیم کننده ولتاژ است که می تواند ولتاژ 250 ولت ~ مورد نیاز توسط تست سوئیچ را بدون تنظیم کننده ولتاژ خارجی به دست آورد.
ابعاد تجهیزات: تقریباً: 800 × 800 × 1800 (mm) W × D × H، وزن: 200 کیلوگرم
