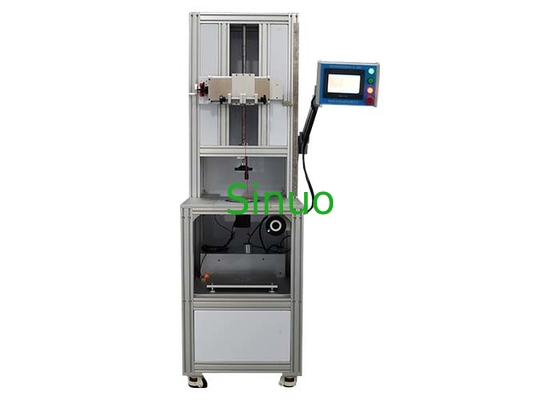

UL486A-B جدول 26 آزمایش آسیب سیم دستگاه پیچ پایانی آزمون استرس مکانیکی
| Control method: | کنترل PLC | Test Station: | تک ایستگاه |
| Load Weight: | 0.7-109 کیلوگرم | Height range: | 250 ~ 800 میلی متر |
| Rotation speed: | 5 تا 15 دور در دقیقه | Test Times: | 0-999999 بار |
| Mounting plate: | 300mm*250mm | Maximum distance: | 120 میلی متر |
| High Light: | دستگاه آزمایش آسیب سیم به وسیله استرس مکانیکی,دستگاه آزمایش آسیب سیم به وسیله ترمینال پیچ |
||
UL486A-B جدول 26 آزمایش آسیب سیم دستگاه پیچ پایانی آزمون استرس مکانیکی
اطلاعات محصول:
این دستگاه آزمایش مطابق با بند 9 UL486A-B است.3.2.1بند 93.2.3بند 93.2.4 و جدول 26 و شکل 6، IEC60947-1، و غیره
نمونه ها و محدودیت ها: پایانه های پیچ، پایانه های بدون رشته و کانکتورها.
هدف از آزمایش: بررسی اینکه آیا پایانه های پیچ و پایانه های بدون رشته می توانند به فشارهای مکانیکی که در طول استفاده عادی رخ می دهد مقاومت کنند.این به طور عمده برای قضاوت در مورد اینکه آیا طراحی و ساختار بلوک پایانی کلیمپ خروجی، الزامات آسیب بیش از حد به سیم هنگام کلیمپ سیم را برآورده می کند، استفاده می شود..
اصول آزمایش: با استفاده از ساختار پیچ ریل راهنما. تعداد آزمایشات می تواند قبل از استفاده تنظیم شود. هنگامی که به مقدار تنظیم شده برسد، ماشین به طور خودکار متوقف می شود و سیگنال هشدار می دهد.
پارامترهای فنی:
| کنترل و عملیات | کنترل PLC، عملکرد صفحه لمسی |
| ایستگاه آزمایش | واحد واحد |
| درایو | درایو سرو |
| دستگاه |
1. دستگاه قفل کردن مرکز نیازمندی های بلوک های پایانی را با طول، عرض و ارتفاع 60 * 70 * 90 میلی متر به ترتیب برآورده می کند. 2مجهز به صفحه نصب اضافی، اندازه 300mm * 250mm، که می تواند به طور متناوب با کلیمپ قفل کردن مرکز استفاده شود. 3. حداکثر فاصله بین صفحه نصب و مرکز چرخش 120mm است، تنظیم |
| سرعت چرخش |
5 ~ 15 rpm، می تواند در صفحه لمسی تنظیم شود، (UL486A-B نیاز به 9 rpm دارد) |
| قطر چرخش | استفاده از دیسک دو سوراخ چرخان، قطر ø75mm |
| تعداد آزمایشات/زمان |
1. 0-999999, وقتي به تعداد تست هاي پيش فرض رسيدگي شد به طور خودکار متوقف ميشه. 2. زمان آزمایش می تواند با توجه به الزامات استاندارد مختلف به 0-9999 دقیقه تغییر کند و می تواند از پیش تنظیم شود. وقتی زمان آزمایش از پیش تنظیم شده به طور خودکار متوقف می شود. |
| وزن بار |
مجموعه ای از وزنه ها می توانند به صفر برسند.7، 0.9، 1.4، 2.3، 3.6، 4.5، 6.8، 8.2، 114، 136، 182، 227،25،272، 341،363، 409، 454، 499، 545،70.481.7، 931،109 واحد: کیلوگرم، وزن قلاب در وزن کل گنجانده شده است |
| محدوده تنظیم ارتفاع | 250~800mm، قابل تنظیم، با شاخص مقیاس |
| روش تنظیم ارتفاع | تنظیم دستی |
| قطر اتوبوس | تنظیمات UL486A-B: 6.4، 9.5، 127، 143، 15.8، 191، 222، 254، 286، 31.8، 349، 381، 445پنجاه8، 54 میلی متر |
|
انتخاب نمونه مشخصات (نگاه کنید به جدول پیوسته) |
UL486A-B جدول 26 |
| مکانیسم بلند کردن وزنه | مجهز به مکانیسم بلند کردن الکتریکی، سینی وزن بزرگ برای جلوگیری از سقوط |
پیکربندی اتوبوس و جرم به صورت جدول زیر است:
