IEC 60884-1 شکل 14 دستگاه آزمایش انحراف و فشار حرارتی ترمینال های بدون پیچ
| Deflection angle: | 0-360 درجه | Deflection direction: | 30 درجه ± 3 درجه |
| Deflection force: | 0.25N، 0.5N، 1.0N | Number of trials: | 192 سیکل |
| On/off time: | 30 دقیقه، می تواند از پیش تنظیم شود | Test current: | AC 1~99.9A±(3%±1A) |
| Voltage drop range: | 0~199.9±(3%±1mvv) | Judgment criteria: | بیش از 22.5 میلی ولت نباشد |
| High Light: | دستگاه آزمون ترمینال های بدون پیچ برای فشار حرارتی,دستگاه آزمایش انحراف ترمینال های بدون پیچ |
||

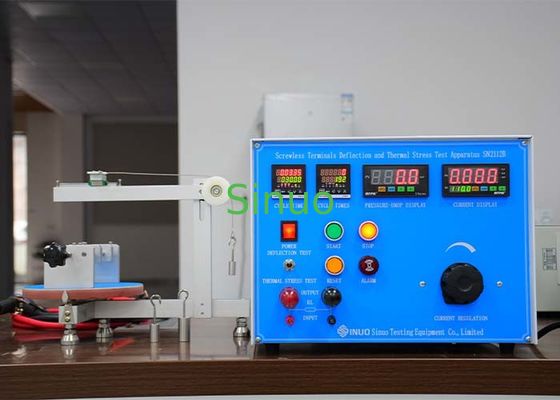

IEC 60884-1 شکل 14 دستگاه آزمایش انحراف و فشار حرارتی ترمینال های بدون پیچ
اطلاعات محصول:
این دستگاه مطابق با IEC 60884-1:2022 بند 12 است.3.11 الف) و ب) بند 123.12 و شکل 14، IEC 60669-1 بند 123.11، و غیره
استفاده می شود برای بررسی اینکه آیا ترمینال های بدون پیچ متصل به هادی جامد سفت همچنان قفل شده است، حتی زمانی که در طول نصب عادی منحرف شده است.انحراف هادی و اندازه گیری افت ولتاژ، برای بررسی ظرفیت کلیمپ پایانه بدون پیچ و عملکرد تماس.و همچنین برای بررسی اینکه آیا پایانه های بدون رشته می توانند مقاومت در برابر استرس های الکتریکی و حرارتی که در طول استفاده عادی رخ می دهد استفاده می شود.
دستگاه برای کار آسان است، جریان بار قابل تنظیم است، دستگاه نمونه سازی مطابق با الزامات استاندارد ساخته شده است.
پارامترهای فنی:
| نام پارامترها | داده های پارامتر |
| آزمون انحراف | |
| منبع برق | مطابقت با شرایط منبع برق محلی مشتری |
| زاویه انحراف | 0-360° |
| جهت انحراف | در هر یک از 12 جهت با تفاوت 30°±3° |
| نیروی انحراف | 0.25N، 0.5N، 1.0N |
| جهت نیروی اعمال شده | عمودي به هدايت كننده بدون خم |
| جریان آزمایش | حداکثر.100A |
| آزمایش فشار حرارتی | |
| تعداد آزمایشات (سائیکل ها) | 192 چرخه، می تواند از قبل تنظیم شود |
| زمان روشن شدن و خاموش شدن | روشن: 30 دقیقه، خاموش: 30 دقیقه، می تواند از قبل تنظیم شود |
| جریان آزمایش | AC 1~99.9A±(3%±1A؛ |
| محدوده اندازه گیری افت ولتاژ | 0~199.9±(3%±1mv) |
| معیارهای قضاوت | کاهش ولتاژ نباید بیش از 22.5mV باشد. |
