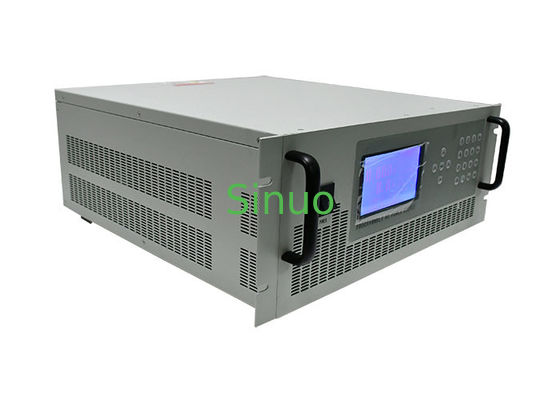

جریان ثابت منبع AC جریان خروجی 100A SPWM پالس فرکانس بالا
| Output Current: | 0-100A | Output Voltage: | AC 5 ولت |
| Power Capacity: | 500 ولت | Input Voltage: | 10±127 ولت |
| Input Frequency: | 47 هرتز ~ 63 هرتز | Output Frequency: | 47 هرتز ~ 63 هرتز |
| Voltage Resolution: | 0.1 V | Frequency Regulation: | 0.01 % |
| High Light: | SPWM منبع جریان ثابت AC100A منبع جریان ثابت AC,100A AC Constant Current Source |
||
جریان ثابت منبع AC جریان خروجی 100A SPWM پالس فرکانس بالا
خلاصه محصول:
منبع جریان ثابت AC استفاده می کند SPWM ارتفاع فرکانس ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژدقت جریان ثابت بالاو می تواند بر تغییرات فعلی ناشی از نوسانات ولتاژ شبکه، تغییرات مقاومت حلقه و تغییرات مقاومت داخلی محصول غلبه کند،بدون تاثیر عوامل انسانی· اندازه کوچک، بهره وری بالا، قابلیت اطمینان و هزینه های نگهداری دارای مزایایی آشکار نسبت به تنظیم کننده های ولتاژ سنتی است.عمدتا برای آزمایش و استفاده از اثرات حرارتی جریان محصولات خاص استفاده می شود، مانند قطع کننده های مدار، فیوز ها، رله های حرارتی، استارترهای مغناطیسی و دیگر سوئیچ های محافظ و انواع مختلف ترانسفورماتورها که آزمایش اثرات حرارتی مانند جریان نامی مورد استفاده قرار می گیرد،جریان عملیاتی، جریان مدار کوتاه و غیره
پارامترهای فنی:
| حالت | CCS1000 | |||||||||
| قدرت | 500 VA | |||||||||
| کار کردن | SPWM (تغییر عرض نبض سینوس) | |||||||||
| ورودی | فاز | 1φ2W+PE تک فاز دو سیم + زمین | ||||||||
| ولتاژ | 127 V±10٪ | |||||||||
| فرکانس | ۴۷ هرتز ۶۳ هرتز | |||||||||
| محصول | فاز | 1φ2W+PE تک فاز دو سیم + زمین | ||||||||
| فرکانس | 47 ~ 63 هرتز قابل تنظیم (دسته ثابت 50 هرتز، 60 هرتز، 100 هرتز، 120 هرتز) | |||||||||
| ولتاژ | AC 5V | |||||||||
| جریان | 0-100A | |||||||||
| صفحه نمایش LED | ولتاژ Vrms، جریان بازو، فرکانس، قدرت وات | |||||||||
| مقررات خطی | 0.1 درصد | |||||||||
| تنظیم بار | 1٪ | |||||||||
| THD هارمونیک | 2٪ (حمل مقاومت خالص) | |||||||||
| تنظیم فرکانس | 0.01 درصد | |||||||||
| وضوح ولتاژ | 0.1 ولت | |||||||||
| رزولوشن فرکانس | 0.01 هرتز | |||||||||
| قطعنامه فعلی |
خروجی I < 10 A: رزولوشن: 0.001 A خروجی 100> Io≥ 10 A: وضوح 0. 01 A |
|||||||||
| دقت اندازه گیری | ولتاژ | 0.5٪ FS+ 5dgt | ||||||||
| جریان | 0.5٪ FS+ 5dgt | |||||||||
| قدرت | 0.5٪ FS+ 5dgt | |||||||||
| فرکانس | 0. 01 % FS+ 5 dgt | |||||||||
| تنظیم دقت | ولتاژ | 1٪ FS | ||||||||
| جریان | 0.1٪ FS | |||||||||
| مجموعه I-LIM | جریان O-Max | |||||||||
| حفاظت | بیش از حد جریان، بیش از حد دمای، بیش از حد بار، مدار کوتاه | |||||||||
| خنک کننده | خنک سازی اجباری فن | |||||||||
| وزن (کیلوگرم) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 | |
| ابعاد W × H × D ((ملی متر) | ۴۳۰×۱۳۳×۳۷۰ | |||||||||
| محیط کار | 0 40°C، 20-90%RH | |||||||||
ویژگی:
1جریان ثابت، محدوده تنظیم جریان ثابت: 0-حداکثر. ارزش تنظیم مداوم.
2فشار ثابت، محدوده تنظیم فشار ثابت: 0- حداکثر.
3. تبدیل فرکانس، محدوده تنظیم فرکانس: 47Hz-63Hz قابل تنظیم، دنده های ثابت 50Hz، 60Hz، 100Hz، 120Hz.
4در صورت استفاده از جریان ثابت و ولتاژ ثابت، می تواند به طور خودکار تبدیل شود تا ویژگی های کنترل و محافظت را حفظ کند.
5اندازه گیری ولتاژ مربع متوسط ریشه، جریان مربع متوسط ریشه، قدرت فعال، فرکانس و غیره را ارائه دهید.
6حالت حفاظت: بیش از ولتاژ، بیش از جریان، بیش از حد، مدار کوتاه، محدوده جریان و غیره
7ورودی و خروجی جدا شده
