IEC 60884-1 شکل 23 کابینت بار با سه ایستگاه خروجی 30A
| Test Station: | 3 ایستگاه | Output Power: | 0 تا 10 کیلو وات |
| Output Voltage: | 0300 ولت | Output Current: | 0 تا 30 آمپر |
| Power Factor: | 0.3 ٠98 | Load Power: | 3*10KVA |
| Capacitive Load: | 70uf، 140uf، 7.3uf | Test Times: | 0~999999 بار |
| High Light: | IEC 60884-1 کابینت بار,کابینت بارگذاری سه ایستگاه,30A کابینت بارگیری |
||
IEC 60884-1 شکل 23 کابینت بار با سه ایستگاه خروجی 30A
معرفی تجهیزات:
کابینت حمل بر اساس استاندارد IEC 60884-1: 2022 بند 20 و 21 شکل 23 طراحی و ساخته شده است؛ IEC 60669-1: 2017 بند 18 و 19 و غیره.برای دستگاه های برق ثابت خانگی و مشابه، سوئیچ ها و سوکت های پلگ، قابلیت شکستن و آزمایش عملکرد عادی قابل استفاده است.هدف این است که ارزیابی شود که آیا سوئیچ قادر به مقاومت در برابر آسیب های مکانیکی و آسیب های خستگی الکتریکی در صورت استفاده عادی است و آیا تماس ها دارای پدیده چسبندگی هستند.پدیده های بسته یا قطع شده طولانی مدت، برای بررسی اینکه آیا نمونه های آزمایش بیش از حد فرسوده شده و عواقب مضر دیگری دارند.

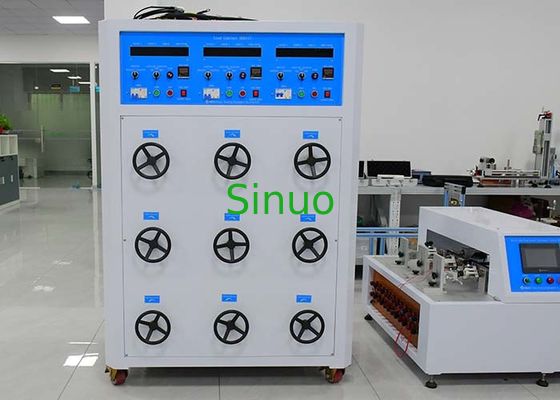

قسمت جلوي بالا پنل کنترل اپراتور است، پنل ها از لايه آلومينيوم با کيفيت بالا ساخته شده اند، رنگ هاي صنعتي، جذاب و با دوام.وجود دارد سوئیچ قدرت / جریان / ولتاژ و قدرت / عامل قدرت نشان می دهد ابزار، سوئیچ های قدرت بار، شاخص های وضعیت، دکمه های شروع و توقف، سوئیچ های ظرفیت، سوئیچ های بار و آلارم و غیره در زیر مربوط به دکمه های تنظیم ولتاژ خروجی،دکمه های تنظیم جریان خروجی و دکمه های تنظیم فاکتور قدرتجعبه بار دارای سه ایستگاه مستقل است که هر کدام دارای بار مقاومتی است و دو بار در یک ویژگی است.در پشت جعبه بارگیری سیم های متصل به ترمینال ها وجود دارد، جعبه حمل ولتاژ و قدرت فعلی را در طول تشخیص با اتصال سیم به نمونه های آزمایش در دستگاه آزمایش استقامت تولید می کند.
پارامترهای فنی:
| منبع برق |
AC220 سه فاز چهار سیم ± 10٪ / 60Hz. يادداشت: بايد سيم خنثي داشته باشه |
| ایستگاه تست | 3 ایستگاه، خروجی مستقل |
| روش کنترل الکتریکی | کنترل دکمه |
| ولتاژ خروجی | 0 ¥ 300 ولت، دقت ± 0.5٪، نمایش دیجیتال |
| جریان خروجی | 030A، دقت ±0.5٪، صفحه نمایش دیجیتال |
| فاکتور قدرت | 0.3 ٠98، دقت ±0.5٪، نمایش دیجیتال |
| قدرت خروجی | 0-10KW، دقت ±0.5٪، نمایش دیجیتال |
| نوع بار | مقاوم، محرک، ظرفیتی سه در یک، قابل تغییر |
| بار ظرفیت | 70uf، 140uf،7.3uf قابل تعویض هستند |
| خروجی بار | اختیاری برای هر خروجی بار و خروجی بار جداگانه |
| زمان آزمایش | 0~999999 بار، می تواند از قبل تنظیم شود |
| ظرفیت تامین برق بار | 3*10KVA |
| آلارم تجاوز | محدوده بالایی از جریان خروجی 30A است، اگر بیش از 32A قطع شود به طور خودکار |
| ابعاد و وزن | حدود:1200×800×1800 ((ملی متر) W×D×H، 450kg |
