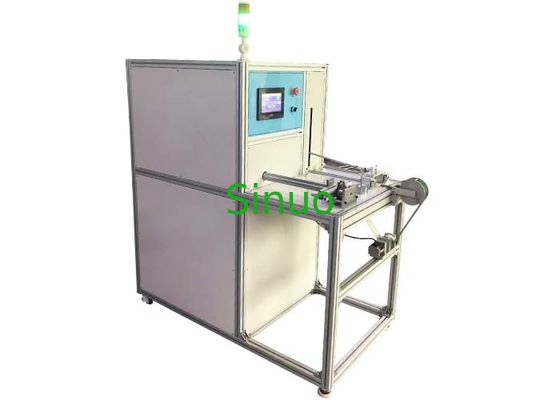

IEC 60335-2-2 بند 21.101 لوله های حامل جریان تجهیزات آزمون جامع

مقدار تولیدی:	1
قیمت:	قابل مذاکره
بسته بندی استاندارد:	جعبه چوبی
دوره تحویل:	30 روز
روش پرداخت:	T/T
ظرفیت تامین:	30 ست در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SN1707

ایستگاه تست:

نوع ترکیبی چهار ایستگاه

روش کنترل:

کنترل الکتریکی هوشمند PLC

محدوده نیرو:

10-2000 نیوتن

سرعت تست:

10-100mm/min

اقدام اجباری:

کاملا اتوماتيك

طول بازو:

300mm±50mm

قطر غلتک:

120 میلی متر

زاویه خمش:

40°±1°

برجسته کردن:

تجهیزات آزمایشی جامع لوله های حامل جریان

توضیحات محصول

IEC 60335-2-2 بند 21.101 لوله های حامل جریان تجهیزات آزمون جامع

اطلاعات محصول

استاندارد: IEC60335-2-2:2009 ️ لوازم خانگی و لوازم الکتریکی مشابه-امنیت-بخش2-2:تعویضات ویژه برای جاروبرقی ها و لوازم تمیز کننده آب، بند 21 IDT101، 21102، 21103، 21104.

نمونه و محدودیت ها: لوله های جاروبرقی، لوله های دستگاه پاکسازی آب، لوله های ماشین لباسشویی

هدف از آزمایش: برای ارزیابی قدرت مکانیکی لوله های جاروبرقی از نظر مقاومت در برابر اکستروژن، سایش، خم شدن و چرخش استفاده می شود.

اصل آزمون

این تجهیزات یک تجهیزات آزمایش جامع چهار در یک است. این دستگاه کنترل PLC ، عملکرد صفحه لمسی را اتخاذ می کند و موتور را برای هدایت بازوی مکانیکی برای تحقق آزمایشات مختلف کنترل می کند.

1آزمایش مقاومت اکستروژن: از یک موتور کنترل شده توسط سیستم برای هدایت سنسور برای اعمال یک ارزش نیروی استفاده می شود.یک صفحه فشار 100 * 50mm (کونی گرد R1mm) با سرعت 50±5mm/min به نمونه 350mm از انتهای لوله فشار داده می شودبعد از آزاد کردن، به طور خودکار به منبع باز می گردد.

2آزمایش مقاومت در برابر سایش: مکانیسم کریک با سرعت 30r / min چرخش می کند و نمونه لوله حمل کننده جریان برای بازگشت 300 میلی متر به جلو و عقب 100 بار از طریق میله اتصال انجام می شود.در عین حال، لوله توسط یک رولر صاف چرخش پشتیبانی می شود و یک کمربند پارچه ای بر روی لبه بیرونی رولر قرار دارد که با سرعت 0.1m/min حرکت می کند.و اندازه ذرات مطابق با ISO 6344-2 Pl00 است.وزن 1 کیلوگرم از انتهای دیگر لوله به عنوان یک راهنما برای جلوگیری از چرخش لوله آویزان می شود. در پایین ترین موقعیت،حداکثر فاصله بین وزن و مرکز رول 600mm است.پس از اتمام آزمایش، عایق پایه نباید نشت کند و آزمایش مقاومت الکتریکی 16.3 بین هادی های متصل و محلول نمک انجام می شود.

3. آزمایش مقاومت خم: سیستم کنترل موتور را برای حرکت مکانیسم منحرف برای بلند کردن بازوی رباتیک (به 40±1°) کنترل می کند. تعداد آزمایش ها و سرعت آزمایش را می توان از قبل تنظیم کرد.و دستگاه به طور خودکار متوقف خواهد شد زمانی که تعداد زمان به دست آمده است.

در طول آزمایش، انتهای لوله حمل کننده جریان که برای اتصال به سر تمیز کننده قدرت طراحی شده است، بر روی بازوی محور دستگاه ثابت می شود.فاصله بین محور بازو محور و نقطه ای که شلنگ به سمت قطعات سخت کشیده می شود 300 ± 50 mm است.یک وزن با جرم 5 کیلوگرم در انتهای دیگر لوله آویزان می شود (وزن می تواند در امتداد اسلاید وزن حرکت کند) ، بازوی محور از افقی به 40 ° ± 1 ° افزایش می یابد ،و چرخه 2500 بار تکرار می شودسپس انتهای لوله را به 900 برگردانید و آزمایش فوق را 2500 بار تکرار کنید. پس از اتمام آزمایش، یک آزمایش قدرت الکتریکی را بر روی نمونه انجام دهید.

4. آزمایش مقاومت پیچ: سیستم کنترل موتور را برای هدایت گره چرخشی برای چرخش و پیچ نمونه کنترل می کند.انتهای لوله حمل کننده جریان بر روی تخته چرخشی تجهیزات ثابت می شود (خود معلق)هر چرخه 5 بار به جلو و 5 بار به عقب با سرعت 10 r/min می چرخد و 2000 آزمایش چرخه انجام می دهد. پس از اتمام آزمایش،آزمایش قدرت الکتریکی را بر روی نمونه انجام دهید.

پارامترهای فنی

ایستگاه آزمایش	نوع ترکیبی، چهار ایستگاه، هر ایستگاه می تواند به طور مستقل آزمایش شود
روش کنترل الکتریکی	کنترل الکتریکی هوشمند PLC، عملکرد صفحه لمسی
حالت درایو	موتور محرک
آیتم های آزمایش	1آزمایش مقاومت فشار لوله حمل کننده جریان 2آزمایش مقاومت در برابر سایش لوله حمل کننده جریان 3آزمایش مقاومت خم شدن لوله حمل کننده جریان 4آزمایش مقاومت چرخش لوله حمل کننده جریان
پارامترهای آزمایش مقاومت اکستروژن	1محدوده نیروی: 10-2000N، 1500N پیش فرض، وضوح 0.1N 2. سرعت تست می تواند از 10-100mm/min تنظیم شود، پیش فرض 50mm/min است 3صفحه فشار LWH=100×50×20mm، لبه بلند گرد R1، ساخته شده از فولاد ضد زنگ 4. عمل نيروي: کاملا اتوماتيك
پارامترهای آزمایش مقاومت در برابر سایش	1سرعت تست: 30r/min، می تواند از قبل تنظیم شود 2قطر رولر: 120mm 3فاصله حرکت افقی لوله: 300mm، تنظیم عجیب 4سرعت حرکت کمربند خیس کننده: 0.1m/min 5کمربند زرق و برق: ISO/DIS6344 نیاز به اندازه کمربند خیس کننده P100 دارد. 6-ساده ي سنگين: 1 کيلوگرم 7در پایین ترین موقعیت، فاصله بین وزن و مرکز رول: 600mm 8تعداد تست: 0-999999 بار، می تواند از پیش تنظیم شود، پیش فرض 100 بار است
پارامترهای آزمایش مقاومت خم	1سرعت آزمایش: 10r/min، می تواند از قبل تنظیم شود، دقت ±1r/min 2زاویه خم شدن: 40°±1° 3وزن بار: هرکدام 2.5 و 5 کیلوگرم 4طول بازوی تکان دهنده: 300mm±50mm 5تعداد آزمایشات: 0-999999 بار، می تواند از قبل تنظیم شود، پیش فرض 10000 بار است 6شیب فلزی: هنگامی که وزن به بالا و پایین حرکت می کند، زاویه انحراف حداکثر لوله 3 ° است و زاویه انحراف عمودی از شیب 3 ° ± 1 ° است.
پارامترهای آزمایش مقاومت چرخش	1سرعت تست: 10r/min، می تواند از قبل تنظیم شود 2جهت چرخش: جلو و عقب، به طور خودکار با توجه به تعداد زمان تنظیم شده تغییر 3تعداد چرخش جلو / عقب: 5 بار، می تواند از قبل تنظیم شود 4. چرخه کار: 0-999999 بار، می تواند از پیش تنظیم شود، پیش فرض 2000 بار است، یک چرخه 5 چرخش جلو و 5 چرخش عقب با سرعت 10r / min
ساختار تجهیزات	دستگاه یک ساختار ایستاده روی زمین را با رول ها اتخاذ می کند.
منبع برق	AC220V ± 10%/50-60Hz، 3kW
اندازه تجهیزات	WDH=1500X1200X1650mm
وزن تجهیزات	حدود 230 کيلوگرم
