سه ایستگاه پلگ عایق بندی آستین آبرویشن تست دستگاه فشار بار 4N IEC 60884
| Standard clause: | IEC60884 بند 24.8 | Standard figure: | شکل 31 |
| Test Stations: | سه ایستگاه | Drive mode: | حالت الکتریکی |
| Test Stroke: | 9 میلی متر | Pressure load: | 4N |
| Abrasion rate: | 30 حرکت در دقیقه | Test times: | 0-999999 بار، قابل تنظیم |
| High Light: | دستگاه 4N آزمایش سفت شدن آستین عایق,دستگاه آزمایش سفت شدن سه ایستگاه |
||
سه ایستگاه پلگ عایق بندی آستین آبرویشن تست دستگاه فشار بار 4N IEC 60884
اطلاعات محصول:
استاندارد: IEC 60884-1:2022 بند 24.8 شکل 31، BS1363-1: 2012 شکل 9.
نمونه و محدودیت ها: پوشه عایق برای فلک.
هدف از آزمایش: مناسب برای آزمایش مقاومت لباس پوشانده های عایق بندی پلاگین
اصل آزمایش: موتور مکانیسم منحرف را برای دستیابی به پاک کردن متقابل پوشش قفل حرکت می دهد.
ساختار:
از یک قطب افقی قرار داده شده و یک پایه کلیمپ که به صورت خطی حرکت می کند تشکیل شده است.انتهای قطب افق دارای یک سر U شکل است که از یک سیم فولادی کوتاه با قطر 1 میلی متر خم شده است (دو نقطه از U شکل عمودی بر روی قطب افق ثابت می شوند). لبه پایین سیم فولادی شکل U 6mm قطب مستقیم کار است. لبه پایین 6mm قطب مستقیم سیم فولادی شکل U بر روی آستین عایق قفل فشار داده می شود.و موتور صندلی ثابت مجهز به قفل را به عقب و جلو حرکت می دهد.، به طوری که سیم فولادی به نمونه عایق قفل برای آزمایش می خورد.

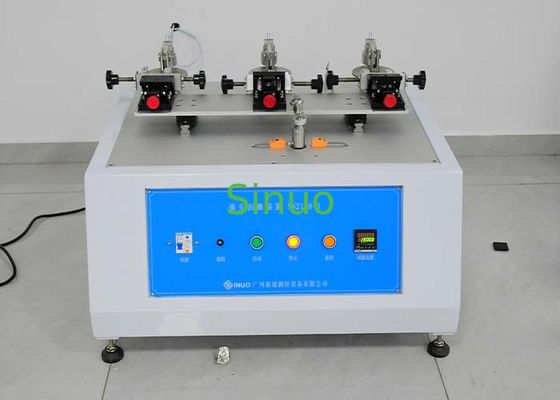

تجهیزات یک ساختار هم زمان سه ایستگاه را به عنوان نشان داده شده در زیر اتخاذ می کنند:
پارامترهای فنی:
| ایستگاه آزمایش | سه ایستگاه، همزمان |
| حالت درایو | حالت الکتریکی |
| میزان سایش |
۳۰ بار در دقیقه، یک بار برای هر سفر |
| زمان آزمایش | 0-999999 بار، قابل تنظیم |
| بار فشار | 4N |
| سیم خراش |
Φ1mm، طول موثر 6mm |
| ضربه ی آزمون | بیش از 1 متر، ضربه ثابت |
| مکانیسم تنظیم زاویه |
این لامپ مجهز به مکانیسم تنظیم زاویه است که مطابق با استاندارد اروپایی است.بعد از نصب نمونه، می تواند برای کالیبراسیون مستقیم موقعیت 10 درجه استفاده شود.
|
| منبع برق | AC220V±10%/50-60Hz |
| اندازه تجهیزات | WDH=850X760X600mm |
| وزن تجهیزات | حدود 130 کيلوگرم |
