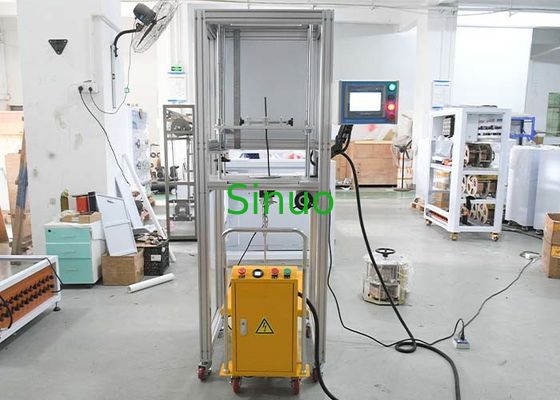

تست کننده تنش پایانی برای کانکتورهای بدون پیچ و رشته ای دستگاه تطابق UL486A-B

تست کننده تنش پایانی برای کانکتورهای بدون پیچ و رشته ای دستگاه تطابق UL486A-B

اطلاعات محصول:

این دستگاه آزمایش مطابق با بند 9 UL486A-B است.3.2.1بند 93.2.3بند 93.2.4 و جدول 26 و شکل 6، IEC60947-1، و غیره

نمونه ها و محدودیت ها: پایانه های پیچ، پایانه های بدون رشته و کانکتورها.

هدف از آزمایش: بررسی اینکه آیا پایانه های پیچ و پایانه های بدون رشته می توانند به فشارهای مکانیکی که در طول استفاده عادی رخ می دهد مقاومت کنند.این به طور عمده برای قضاوت در مورد اینکه آیا طراحی و ساختار بلوک پایانی کلیمپ خروجی، الزامات آسیب بیش از حد به سیم هنگام کلیمپ سیم را برآورده می کند، استفاده می شود..

اصول آزمایش: با استفاده از ساختار پیچ ریل راهنما. تعداد آزمایشات می تواند قبل از استفاده تنظیم شود. هنگامی که به مقدار تنظیم شده برسد، ماشین به طور خودکار متوقف می شود و سیگنال هشدار می دهد.

پارامترهای فنی:

سیستم کنترل:
مجهز به کنترل PLC و رابط رابط لمسی بصری برای کار آسان
پارامترهای آزمایش مانند سرعت، زمان آزمایش را می توان از قبل تنظیم کرد.

طراحی مکانیکی:
ایستگاه آزمایشی واحد که توسط یک سیستم سرو دقیق هدایت می شود.
دیسک دو سوراخ چرخنده با قطر چرخش Ø76mm.
سرعت چرخش قابل تنظیم (515 rpm) ، با UL486A-B که نیاز به 9 rpm دارد.
تعداد تست (0999999) و مدت تست (09999 دقیقه) را می توان تنظیم کرد؛ توقف خودکار و آلارم در پایان.

سیستم تثبیت انعطاف پذیر:
کلیمپ مرکز و قفل مناسب برای بلوک های پایانی تا 60×70×90 میلی متر
طراحی تغییر سریع امکان جایگزینی سریع لامپ را فراهم می کند.
صفحه نصب اضافی 300×250 میلی متر، قابل تعویض با کلیمپ اصلی.
فاصله نصب قابل تنظیم تا 120 میلی متر از مرکز چرخش.

تنظیم بار و ارتفاع:
مجموعه وزن ماژولار 24 سطح از 0.7 کیلوگرم تا 109 کیلوگرم، از جمله قلاب را فراهم می کند.
محدوده تنظیم دستی ارتفاع: 250×800 میلی متر، با نشانه های مقیاس.
مجهز به مکانیسم بلند کردن الکتریکی و سینی وزن بزرگ برای ثبات.

محل اقامت نمونه:

قطر بوش ها سازگار با UL486A-B: 6.4 mm تا 54 mm.
از ابعاد نمونه ی پایانی مطابق با جدول ۲۶ UL486A-B پشتیبانی می کند.

منبع برق:
با يک فاز 220 ولت و 50 هرتز کار ميکنه
