سکوی آزمایش ضربه عمودی برای مقاومت در برابر ضربه نمونههای چاپ سهبعدی
| Test Sample: | نمونه 3D چاپ شده با فلز | Test Station: | 1 ایستگاه |
| Steel Ball: | اندازه را می توان سفارشی کرد | Drop Height: | 200-1800 میلی متر |
| Impact Energy: | محاسبه شده توسط E = MGH ، تا 423 J | Test Cycles: | 0-999،999 ، از پیش تعیین شده |
| High Light: | سکوی آزمایش نمونههای چاپ سهبعدی,سکوی آزمایش مقاومت در برابر ضربه |
||
سکوی آزمایش ضربه عمودی برای مقاومت در برابر ضربه نمونههای چاپ سهبعدی
اطلاعات محصول:
این سکوی آزمایش، سفارشی طراحی و دقیقاً مطابق با الزامات مشتری تولید شده است. این دستگاه به طور خاص برای تأیید مقاومت در برابر ضربه نمونههای چاپ سهبعدی توسعه یافته و به عنوان یک دستگاه تخصصی آزمایش استحکام مکانیکی عمل میکند. برای استفاده در نهادهای صدور گواهینامه و آزمایشگاههای کارخانهها مناسب است.
این سیستم شامل یک مکانیزم رهاسازی الکترومغناطیسی، عنصر ضربه، قاب و سیستم کنترل است. با استفاده از PLC کنترل میشود، ارتفاع سقوط از طریق صفحه لمسی قابل تنظیم است و میتوان آن را از راه دور نیز کنترل کرد. این سیستم دارای بالابری الکتریکی، جذب خودکار توپ مغناطیسی و پشتیبانی از آزمایشهای سقوط مکرر است.
هدف، اصل و ساختار:
این دستگاه آزمایش عمدتاً برای آزمایش مقاومت در برابر ضربه نمونههای چاپ سهبعدی فلزی استفاده میشود.
اصل کار:
بر اساس استاندارد Ehc برای آزمایشهای چکش سقوط عمودی، عنصر ضربه (یک توپ فولادی با قطر 180 میلیمتر و وزن 24 کیلوگرم) از ارتفاع مشخص شده از طریق یک لوله راهنما آزادانه سقوط میکند و به صورت عمودی به نمونه ضربه میزند. این سیستم انرژی پتانسیل گرانشی را به انرژی جنبشی تبدیل میکند تا آزمایش ضربه را روی نمونه انجام دهد.

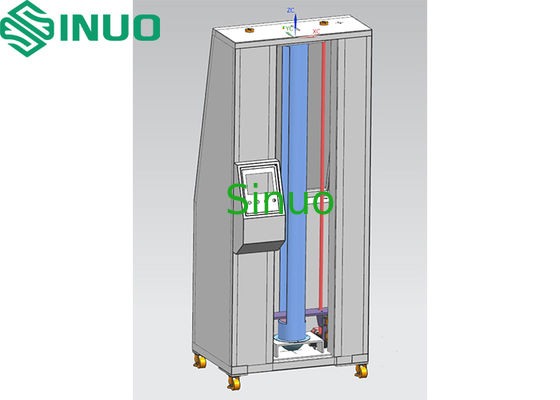

ساختار:
مشخصات فنی:
| شماره | مورد | مشخصات |
| 1 | منبع تغذیه | AC 220V 50Hz، 1 کیلووات |
| 2 | سیستم کنترل | کنترل PLC، عملکرد صفحه لمسی |
| 3 | نمونه آزمایش | نمونه چاپ سهبعدی فلزی، حداکثر اندازه 20 × 20 × 20 سانتیمتر |
| 4 | ایستگاه آزمایش | 1 ایستگاه |
| 5 | توپ فولادی | قطر 180 میلیمتر، 24 کیلوگرم |
| 6 | ارتفاع سقوط | 200-1800 میلیمتر، قابل تنظیم از طریق صفحه لمسی |
| 7 | انرژی ضربه | محاسبه شده توسط E = mgh، تا 423 ژول |
| 8 | لوله راهنمای سقوط | لوله اختصاصی برای هر ضربهزن، تناسب با فاصله کم |
| 9 | نقطه ضربه | موقعیت ثابت و سازگار از طریق سقوط هدایت شده |
| 10 | چرخههای آزمایش | 0-999,999، قابل تنظیم |
| 11 | فرآیند آزمایش | بالا بردن از طریق الکترومغناطیس، رهاسازی دستی یا خودکار |
| 12 | ساختار قاب | قاب فولادی تقویت شده، طراحی شده برای مقاومت در برابر تنش بالا |
| 13 | ابعاد (عرض × عمق × ارتفاع) | تقریباً 1000 × 700 × 2300 میلیمتر |
| 14 | وزن | 250 کیلوگرم |
پیکربندی اصلی سیستم:
| قطعه | نام تجاری |
| کابینت برق | Sinuo |
| PLC | Mitsubishi |
| صفحه لمسی | Weintek |
| اجزای الکتریکی | FUJI, Schneider, Omron, Chint |
| الکترومغناطیس | داخلی |
| ریل راهنما | Taijia |
| قاب | Sinuo |
| فیکسچر | Sinuo |
| نرمافزار | Sinuo |
