تست تحمل درب یخچال ایستگاه دوگانه IEC 60335-2-11

دستگاه تست استقامت درب یکپارچه برای یخچال‌ها، بند 20.101 استاندارد IEC 60335-2-11

اطلاعات محصول:

دستگاه تست استقامت درب یکپارچه با بند 18 استاندارد IEC60335-2-4:2008، بند 20.101 استاندارد IEC60335-2-11:2008، بند 18 و 22.104 استاندارد IEC60335-2-7:2016، بند 23.3 استاندارد IEC60335-2-24:2020 و غیره مطابقت دارد.

نمونه‌ها و محدودیت‌ها:

لوازم برودتی (یخچال، فریزر)، دستگاه‌های بستنی‌ساز و یخ‌ساز (تک فاز ≦250 ولت، بقیه ≦480 ولت، DC ≦24 ولت)، مایکروویو، فر.

هدف آزمایش:

برای انجام تست دوام و تست کشش هنگام قفل کردن درب روی دستگاه اینترلاک پوشش یا درب یخچال و فریزر استفاده می‌شود. برای تأیید قابلیت اطمینان دستگاه اینترلاک. همچنین برای کمک به سایر آزمایش‌ها برای انجام عملکردهای مکرر باز و بسته کردن درب استفاده می‌شود. مانند تست یخ‌زدایی و تست نشت مبرد.

اصل آزمایش:

موتور بازوی مکانیکی را به حرکت در می‌آورد تا درب یا پوشش مکیده شده توسط فنجان مکش خلاء را با سرعت معینی به عقب و جلو حرکت دهد. این امر قابلیت اطمینان دستگاه اینترلاک را تأیید می‌کند. یک سنسور نیرو روی بازوی مکانیکی نصب شده است تا یک کنترل حلقه بسته با سروو موتور ایجاد کند. مقدار نیروی باز شدن درب را می‌توان با دقت کنترل و اندازه‌گیری کرد.

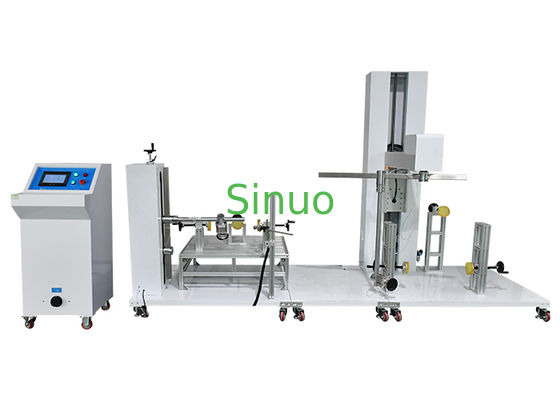

ساختار تجهیزات:

این تجهیزات شامل یک کابینت کنترل الکتریکی (شامل یک تنظیم‌کننده ولتاژ بار)، یک رک و یک بازوی مکانیکی است که روی آن نصب شده است.

ساختار قاب کلی اتخاذ شده است و نمونه روی صفحه زیرین تجهیزات قرار می‌گیرد، به طوری که حرکت نسبی تنش داخلی است و لرزش تجهیزات را کاهش می‌دهد. یک ساختار ستونی روی صفحه زیرین نصب شده است. ستون سمت چپ شامل مجموعه‌ای از مکانیزم‌های باز و بسته شدن درب بالا و پایین است. ستون سمت راست شامل مجموعه‌ای از مکانیزم‌های باز و بسته شدن درب چپ و راست است. در عین حال، صفحه زیرین یک ساختار مرکزی را اتخاذ می‌کند که با آزمایش‌های باز شدن چپ و راست سازگار است (نه همزمان).

ابعاد تجهیزات: تقریباً: 1800×1300×2200 (میلی‌متر) W×D×H، وزن تجهیزات: 350 کیلوگرم

دستگاه حفاظت ایمنی: حفاظت از نشتی، حفاظت از اضافه بار و اتصال کوتاه، اضافه بار، حفاظت از اتصال کوتاه

محیط استفاده:

منبع تغذیه: AC220V±10%/50-60Hz، توان 6 کیلووات

منبع هوا: هوای فشرده 0.5-0.7 مگاپاسکال

محل استفاده: فشار اتمسفر 80～106 کیلو پاسکال؛ دمای محیط 5～40 درجه سانتی‌گراد؛ رطوبت نسبی (20～80)%RH؛ بدون لرزش شدید، لرزش، بدون تداخل الکترومغناطیسی، بدون گرد و غبار، بدون گازهای انفجاری و خورنده، اتلاف حرارت خوب

پارامتر فنی:
