IEC 62552:2015 تست کننده اتوماتیک درب یخچال با کنترل PLC

مقدار تولیدی:	1
قیمت:	Customized
بسته بندی استاندارد:	Plywood Case
دوره تحویل:	30 روز
روش پرداخت:	T/T
ظرفیت تامین:	20 مجموعه در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate(Cost Additional )

شماره مدل

SN1201

سیستم کنترل:

MITSUBISHI PLC

سیستم درایو:

سروو + کاهش دهنده (افتتاح/بسته شدن) ، سیلندر (کوبیدن)

موارد تست:

1. آزمون دوام دوری (درهای چپ/راست/فرانسوی) تست کوبیدن 2.50N

Test Stations:

1 station, 4 robotic arms (independent or simultaneous operation)

چرخه های تست:

0999,999 (تعدیل صفحه لمسی، توقف خودکار)

زمان مکث:

0-99،999.9 S (قابل تنظیم)

زاویه باز شدن:

0-100 درجه ، 0.1 ° ° (دقت)

سرعت عملیات:

6-30 چرخه در دقیقه (قابل تنظیم)

برجسته کردن:

تست کننده درب یخچال IEC 62552,تست کننده اتوماتیک درب یخچال با PLC,تجهیزات آزمایش یخچال با ضمانت

automatic refrigerator door tester with PLC

refrigerator testing equipment with warranty

توضیحات محصول

IEC 62552:2015 تست کننده باز کردن و بستن درب یخچال

اطلاعات محصول:

آزمایش کننده برای آزمایش دوام درب های عمودی یخچال طراحی شده است و همچنین می تواند به همراه آزمایش بهره وری انرژی یخچال برای شبیه سازی چرخه باز کردن/بستن درب استفاده شود.اين يه دستگاه آزمايشي تخصصي است، مناسب برای سازمان های صدور گواهینامه، آزمایشگاه های کارخانه و سایر بخش های بازرسی است.

سیستم یک کنترل هوشمند مبتنی بر PLC را اتخاذ می کند، که شامل حرکات تنظیم شده، مجموعه های لیوان مکش برای تثبیت بر روی سطوح یخچال،و یک صفحه لمسی LCD رنگی برای ورودی پارامترکاربران می توانند زاویه آزمایش، سرعت و زمان کار درب را پیش تنظیم کنند تا به طور واقع بینانه باز کردن / بسته شدن درب دستی را شبیه سازی کنند و کنترل چند وظیفایی هوشمند را به دست آورند.

تستاصل:

• باز کردن در:

موتور سرو یک بازوی مکانیکی را برای کشیدن یک طناب که درب نصب شده در شیر مکش را از 0 تا 515 درجه تحت حرکت کنترل شده حرکت می دهد، که پس از آن درب به طور آزاد به زاویه هدف حرکت می کند.

• بسته شدن در:

سرو موتور بازو را با یک چرخ فشار برای فشار دادن درب از 45 ° تا 35 ′′ 40 ° تحت حرکت کنترل شده و پس از آن یک مرحله حرکت آزاد تا بسته شدن کامل.

• یک چرخه کامل باز و بسته به عنوان یک چرخه آزمایش تعریف می شود.

• آزمون سوئیچ 50N:

درب یخچال ابتدا به 90 درجه باز می شود ((به طور مکانیکی از داخل محدود می شود). یک لیوان مکش در لبه بیرونی درب، دورترین از میله نصب شده است.یک وزن (با سیم فولادی متصل) توسط یک سیلندر پنوماتیک برای اعمال یک نیروی 50N بلند و رها می شود، چرخش درب فراتر از 90 ° به زاویه حداکثر خود را.

سپس بازو درب را به 90 درجه باز می کند و ضربه 10،000 بار تکرار می شود.

ساختار مکانیکی:

همانطور که در تصاویر نشان داده شده است، تجهیزات دارای ساختار قاب یکپارچه هستند.نمونه یخچال در صفحه پایه قرار داده شده است برای اطمینان از حرکت نسبی باعث استرس داخلی به جای لرزش کل ماشین.

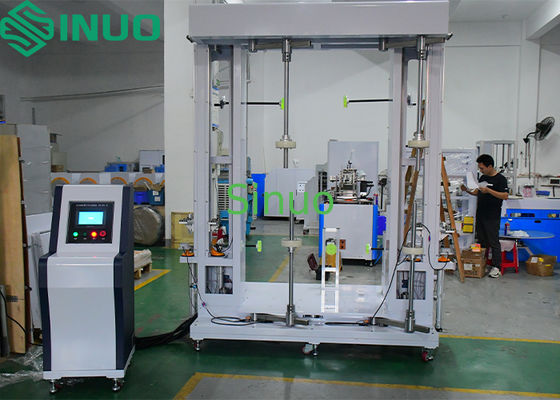

دو ستون عمودی بر روی صفحه پایه (چپ و راست) نصب شده است که هر کدام دارای دو مکانیسم باز کردن/بستن درب هستند، همانطور که در شکل 1 نشان داده شده است.امکان آزمایش همزمان یخچال های تا چهار درب.

پیکربندی نمونه آزمایش در شکل 2 نشان داده شده است.

IEC 62552:2015 تست کننده اتوماتیک درب یخچال با کنترل PLC 0

شکل 1

IEC 62552:2015 تست کننده اتوماتیک درب یخچال با کنترل PLC 1

شکل 2

مشخصات فنی:

نه، نه	ماده	مشخصات
1	منبع برق	AC 220V، 50Hz، 5 kW
2	سیستم کنترل	کنترل هوشمند Mitsubishi PLC
3	رابط HMI	صفحه لمسی رنگی 7 اینچی
4	سیستم درایو	باز کردن/بستن درب: سرو موتور + کاهش دهنده دقیق در زدن: سیلندر
5	نمونه مورد استفاده	همان نوع نشان داده شده در شکل 2 W×D×H = (0.4~1.0 m) × (0.4~1.0 m) × (0.6~2.0 m)
6	اقلام آزمایش	1آزمایش دوام درب یخچال (باز کردن سمت چپ، باز کردن سمت راست، درب های فرانسوی) 2. آزمون ضربه زدن در 50N
7	ایستگاه های آزمایش	1 ایستگاه برای آزمایش 1 یخچال، سازگار با درب چپ/راست/فرنچ چهار بازوی رباتیک می توانند به طور مستقل یا همزمان کار کنند.
8	ستون های ایستاده	2 ستون (چپ و راست) ، هر کدام با 2 بازوی تکان دهنده موتور؛ ارتفاع فنجان مکش قابل تنظیم برای مطابقت با موقعیت درب
9	سلاح های مکانیکی	4 مجموعه (بالا / پایین سمت چپ ، بالا / پایین سمت راست) ؛ تنظیم طول و ارتفاع برای متناسب بودن با اندازه های مختلف درب
10	مکانیسم فنجان مکش	4 مجموعه از فنجان های مکش پایدار برای نگه داشتن درب قابل اعتماد
11	سینی های وزن	4 مجموعه برای آزمایش ضربه در 50N
12	تعداد چرخه های تست	0999,999 چرخه تنظیم شده از طریق صفحه لمسی؛ توقف خودکار در هنگام تکمیل
13	زاویه باز شدن درب	0 ≈ 100°، قابل تنظیم از طریق صفحه لمسی با دقت ±0.1°
14	زمان توقف کار در	0 ¢99،999.9 ثانیه، قابل تنظیم از طریق صفحه لمسی
15	سرعت کار درب	6~30 چرخه/ دقیقه، قابل تنظیم از طریق صفحه لمسی
16	موقعیت یخچال	3 مجموعه از ساختارهای موقعیت برای حفظ سمت های یخچال و پشت
17	تشخیص زاویه ميل در	مجهز به سنسور زاویه؛ با PLC ارتباط برقرار می کند تا آزمایش را متوقف کند و هشدار دهد اگر زاویه درب از حد تنظیم شده فراتر رود
18	قاب	سازگار با حداکثر اندازه نمونه؛ یخچال نصب شده بر روی صفحه پایه قاب
19	حافظه خاموش	سیستم حافظه پیشرفت آزمایش را حفظ می کند و پس از قطع برق از جایی که متوقف شده است، ادامه می دهد
20	نمایش داده ها و منحنی	صفحه لمسی زاویه شیب و منحنی چرخه ضربه را نشان می دهد؛ جستجوی داده های تاریخی در دسترس است
21	حفاظت از ایمنی	توقف اضطراری، حفاظت از نشت، مدار کوتاه، حفاظت از بیش از حد
22	ابعاد و وزن	قاب: W1800 × D1400 × H2400 میلی متر، تقریبا 350 کیلوگرم
