IEC 61386-1:2017 Clause 10.2 Conduit Compression Resistance Tester

مقدار تولیدی:	1
قیمت:	Customized
بسته بندی استاندارد:	مورد تخته سه لا
دوره تحویل:	30 روز
روش پرداخت:	T/T
ظرفیت تامین:	5 ست در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SN2910

ایستگاه های آزمایشی:

تک ایستگاه

حالت کنترل:

کنترل هوشمند PLC

اندازه نمونه:

طول 200 ± 5 میلی متر، روی صفحه پایه قرار می گیرد

حالت رانندگی:

درایو موتور

محدوده نیرو:

10-4894 N

سرعت تست:

10-250 میلی متر در دقیقه

سکته مغزی:

0-600 میلی متر

بلوک فشرده سازی:

(50 ± 0.5) × 50 × 50 میلی متر

توضیحات محصول

IEC 61386-1:2017 Clause 10.2 Conduit Compression Resistance Tester

Product information:

Applicable Standards: IEC 61386-1:2017 <Conduit systems for cable management – Part 1: General requirements> Clause 10.2

Specimens & Scope: Suitable for metal, non-metallic and composite conduits used to protect and manage insulated wires and/or cables for electrical or communication systems up to AC 1000 V and/or DC 1500 V.

Test Purpose: To evaluate whether the mechanical performance of conduits after compression meets the standard requirements.

Test Principle:

A PLC control system drives the motor to apply force via a sensor. The sensor is connected to a steel block of (50 ± 0.5) × 50 mm.

The specified force is applied to the specimen within (30 ± 3) s and maintained for (60 ± 2) s. The outer diameter of the specimen is measured during loading, and the deformation shall not exceed 25% of the original outer diameter.

After unloading, the device automatically returns. After (60 ± 2) s, the outer diameter is measured again, and the deformation shall not exceed 10% of the original outer diameter.

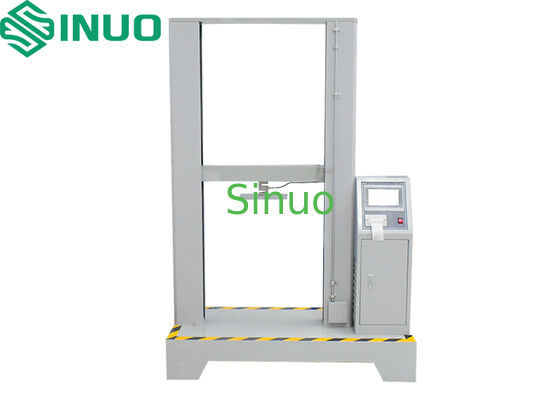

IEC 61386-1:2017 Clause 10.2 Conduit Compression Resistance Tester 0

Technical parameters:

No.	Item	parameters
1	Power supply	AC 220 V ±10%, 50–60 Hz
2	Test stations	Single station
3	Control mode	PLC intelligent control, touch screen operation
4	Specimen size	Length 200 ± 5 mm, placed on base plate
5	Drive mode	Drive mode
6	Force range	10–4894 N, Resolution 0.1 N, Accuracy class 2.5, compliant with the force values specified in Table 4 of the standard.
7	Stroke	0–600 mm
8	Test speed	10–250 mm/min, adjustable
9	Compression block	(50 ± 0.5) × 50 × 50 mm (L × W × H), bottom edges chamfered R1
10	Base plate	Steel plate ≥ 10 mm, size 500 × 500 mm
11	Constant force time	0–999.9 s, presettable
12	Test procedure	(30 ± 3) s loading → (60 ± 2) s constant force → release
13	Conduit diameter measurement	Manual
14	Dimensions	approx. 1000 × 600 × 1350 mm (W × H × D)
15	Weight	150 kg
16	Operating Environment	temperature: 23 ± 2 °C Humidity: 30%–90% RH
