دستگاه تست ضربه دمای پایین IEC61386-1:2017 بند 10.3
| Test stations: | سه ایستگاه | Specimen length: | 200 ± 5 میلی متر |
| Drop masses: | 0.5 کیلوگرم، 1.0 کیلوگرم، 2.0 کیلوگرم، 6.8 کیلوگرم (هر کدام سه قطعه)، تحمل +1 0% | Drop height: | 100 میلی متر، 300 میلی متر، تحمل ± 1٪، قابل تنظیم |
| Steel anvil: | Ø20 میلی متر، شعاع قوس پایین R300، 100 گرم | Release method: | آزادسازی مکانیکی دستی از نوع چفت |
| High Light: | آزمونگر ضربه در دمای پایین IEC61386-1,تجهیزات تست الکتریکی با گارانتی,بند 10.3 دستگاه آزمایش ضربه |
||

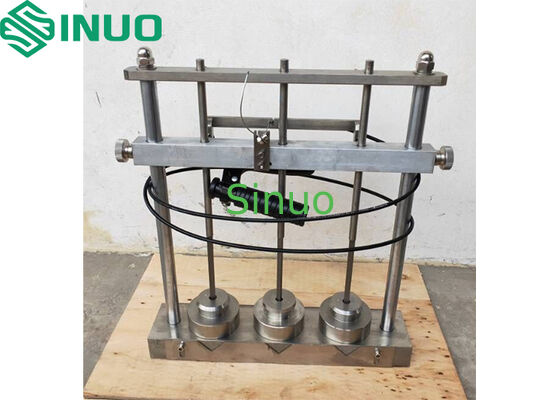

IEC61386-1:2017 بند 10.3 دستگاه آزمایش ضربه در دمای پایین
اطلاعات محصول:
استانداردهای قابل استفاده: IEC61386-1:2017
نمونه ها و محدوده: مناسب برای لوله های فلزی، غیر فلزی و کامپوزیتی که برای محافظت و مدیریت سیم ها و/یا کابل های عایق شده برای سیستم های الکتریکی یا ارتباطی تا AC 1000 V و/یا DC 1500 V استفاده می شوند.
هدف آزمایش: برای ارزیابی مقاومت ضربه مکانیکی لوله ها پس از تهویه در دمای پایین.
اصل آزمون: نمونه توسط یک چکش در حال سقوط که به طور آزادانه از ارتفاع مشخص شده آزاد می شود، ضربه می بیند.
ساختار و ویژگی ها:
این دستگاه در کنار یک اتاق با دمای پایین استفاده می شود.
دستگاه باید روی یک سطح افقی محکم قرار گیرد.
قبل از آزمایش، نمونه باید در یک اتاق مناسب با دمای پایین مشروط شود و آزمایش ضربه در عرض 10 ثانیه پس از خارج شدن از اتاق به پایان برسد.
پارامترهای فنی:
|
نه، نه |
ماده |
پارامترها |
|
1 |
مدل |
SN2127A |
|
2 |
ایستگاه های آزمایش |
سه ایستگاه |
|
3 |
طول نمونه |
200 ± 5 میلی متر |
|
4 |
توده های چکش |
0.5 کیلوگرم، 1.0 کیلوگرم، 2.0 کیلوگرم، 6.8 کیلوگرم (هر کدام سه قطعه) ، تحمل+1 0% |
|
5 |
ارتفاع سقوط |
100 میلی متر، 300 میلی متر، تحمل ± 1٪، تنظیم می شود
|
|
6 |
آویزان فولادی |
Ø20 mm، شعاع قوس پایین R300، 100 g |
|
7 |
روش آزاد کردن |
باز کردن مکانیکی دستی |
|
8 |
شکل ساختار |
|
