IEC60335-2-30 Fig.103 دستگاه های الکتریکی دستگاه های گرمایشی اتاق

این گوشه آزمایش مطابق با الزامات استاندارد بند 11 است.2، شکل 103 IEC 60335-2-30:2009+AMD1:2016 +AMD2: 2021.

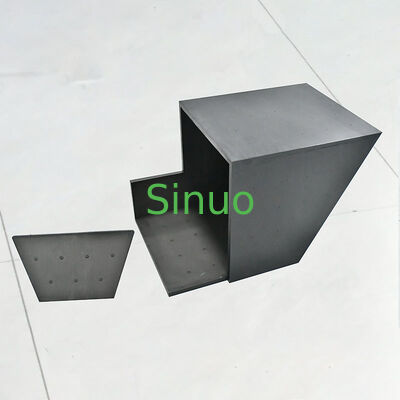

این جعبه آزمایش از پلاکت سیاه رنگی تقریباً 20 میلی متر ساخته شده است. دیواره A می تواند در فاصله های مختلف از انتهای جعبه آزمایش قرار گیرد.

جعبه آزمایش در گوشه آزمایش قرار داده می شود، با طرف B در مقابل یک دیوار گوشه آزمایش و انتهای شیب دار جعبه آزمایش در مقابل دیوار دیگر. گوشه آزمایش باید حداقل 470 میلی متر پهن باشد،عمق 760 میلی متر و ارتفاع 470 میلی متر.

گرم کننده کابین با فاصله L = 0 میلی متر و با توجه به دستورالعمل های سازنده، اگر بتواند در جعبه آزمایش قرار گیرد، در بدترین موقعیت در جعبه آزمایش قرار می گیرد. The shortest distance to the wall of the test box shall not be less than that stated in the manufacturer's instructions for the shortest permissible distance between the heater outlet and the interior surfaces of the motor vehicleدیواره A جعبه آزمایش می تواند به طوری که L به حداکثر فاصله L= 220 mm افزایش یابد، حرکت کند.

اگر سازنده هیچ دستورالعمل ای برای قرار دادن بخار دهنده کابین ارائه نکرده باشد یا اگر بخار دهنده نمی تواند در جعبه آزمایش قرار گیرد،گرم کننده کابین در بدترین موقعیت روی کف گوشه آزمایش قرار می گیرد.بخاری هایی که حاوی عناصر گرمایشی PTC هستند، اگر این امر منجر به افزایش دمای شود، از دیوارها دور می شوند.

افزایش دمای پد فیلت با استفاده از ترموپول های متصل به دیسک های کوچک سیاه شده از مس یا مس، قطر 15 میلی متر و ضخامت 1 میلی متر تعیین می شود.دیسک ها بر روی سطح پد قرار داده می شود.

سُند می تواند با استفاده از یک کلیمپ استند آزمایشگاهی یا دستگاه مشابه در جای خود نگه داشته شود. هر ابزار اندازه گیری که نتایج مشابهی با سُند را ارائه می دهد، می تواند استفاده شود.

• انطباق با استانداردهای IEC:با توجه به الزامات IEC 60335-2-30 بند 11.2 و شکل 103 ساخته شده است.
• گوشه اتاق شبیه سازی شده:تکرار یک گوشه داخلی واقعی که از یک کف و دو دیوار عمودی تشکیل شده است، برای ارائه نتایج آزمایش قابل اعتماد برای بخاری ها.
• رنگ سیاه مات:سطوح داخلی و خارجی با رنگ سیاه مات برای جذب گرمای یکنواخت تکمیل شده اند.
• نصب ترموکوپلی همه کاره:سوراخ های پیش حفاری در فواصل 10 سانتی متر قرار دارند که نصب آسان سنسورهای دمایی را تسهیل می کند.
• ساختار محکم:ساخته شده از پلاکت با ضخامت حدود 20 میلی متر، با ساخت جامد و طول عمر طولانی مدت.
