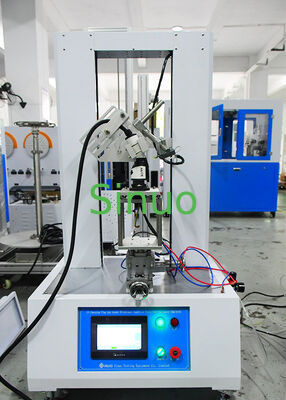

IEC 62196-1:2014 تستر نیروی درج و خروج دوشاخه EV سازگار

مقدار تولیدی:	1
قیمت:	Customized
بسته بندی استاندارد:	مورد تخته سه لا
دوره تحویل:	30 روز
روش پرداخت:	T/T
ظرفیت تامین:	10 ست در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SNQC1019S

نیروی تست:

10 ~ 1000 نیوتن

دقت بارگذاری:

± 0.5٪

حداقل بار:

0.01n

وضوح جابجایی:

0.01 میلی متر

جهت درج:

عمودی

سرعت تست:

0.01 ~ 100 میلی متر در دقیقه

برجسته کردن:

تستر دوشاخه خودروی برقی منطبق

تستر خروج دوشاخه خودروی برقی

تستر نیروی IEC 62196-1

توضیحات محصول

تستر نیروی درج و خروج دوشاخه خودروی برقی مطابق با IEC 62196-1:2014

مرور کلی محصول

تستر نیروی درج و خروج دوشاخه خودروی برقی IEC 62196-1برای ارزیابی عملکرد مکانیکی کانکتورهای شارژ خودروی برقی، از جمله دوشاخه‌های خودروی برقی، کوپلرهای خودرو، سوکت‌های شارژ و دستگاه‌های قفل‌شونده طراحی شده است.این تجهیز تست، نیروی درج و نیروی خروج را در طول فرآیندهای اتصال و جدا کردن اندازه‌گیری می‌کند و اطمینان حاصل می‌کند که رابط‌های شارژ الزامات مکانیکی مشخص شده در

IEC 62196-1:2014دوشاخه‌ها، پریزها، کوپلرهای خودرو و ورودی‌های خودرو – شارژ رسانای خودروهای برقی – بخش ۱: الزامات عمومیاین تستر مجهز به سیستم درایو موتور سروو، سنسور نیروی با دقت بالا، کنترل هوشمند PLC و رابط کاربری صفحه لمسی، اندازه‌گیری دقیق نیرو، ثبت خودکار حداکثر نیرو و تحلیل نمودار نیرو-جابجایی در زمان واقعی را فراهم می‌کند.

این دستگاه به طور گسترده توسط تولیدکنندگان شارژر خودروی برقی، آزمایشگاه‌های قطعات خودرو، سازمان‌های صدور گواهینامه شخص ثالث و تأسیسات تست خودروی برقی برای تأیید قابلیت اطمینان کانکتور شارژ استفاده می‌شود.

انطباق با استانداردها:

استاندارد

شرح	تست نیروی درج
دوشاخه‌ها، پریزها، کوپلرهای خودرو و ورودی‌های خودرو – شارژ رسانای خودروهای برقی – بخش ۱: الزامات عمومی	کاربرد

تستر نیروی درج و خروج دوشاخه خودروی برقی برای تست نیروی مکانیکی موارد زیر مناسب است:

دوشاخه‌های شارژ خودروی برقی

کانکتورهای شارژ خودروی برقی
کوپلرهای خودرو
پریزهای خروجی خودرو
مکانیزم‌های قفل رابط شارژ
سیستم‌های اتصال شارژ رسانا AC/DC
توابع تست

مورد تست

شرح	تست نیروی درج
نیروی مورد نیاز برای درج کامل دوشاخه شارژ خودروی برقی در رابط سوکت را اندازه‌گیری می‌کند	تست نیروی خروج
نیروی کششی مورد نیاز برای جدا کردن کانکتور شارژ را اندازه‌گیری می‌کند	تست نیروی دستگاه قفل
عملکرد مکانیکی ساختارهای قفل کانکتور را ارزیابی می‌کند	تحلیل نمودار نیرو
تغییرات نیرو را در طول فرآیند درج و خروج ثبت می‌کند	تشخیص حداکثر نیرو
به طور خودکار حداکثر مقدار نیرو را در طول تست ثبت می‌کند	ویژگی‌های محصول

سیستم اندازه‌گیری نیروی با دقت بالا

این تستر از یک سلول بار دقیق برای نظارت بر تغییرات نیرو در زمان واقعی با دقت بالا استفاده می‌کند. این سیستم می‌تواند به طور خودکار مقادیر حداکثر نیرو را تشخیص داده و در صورت رسیدن به حد تعیین شده، تست را متوقف کند.

حرکت کنترل شده با موتور سروو

سیستم درایو سروو حرکت عمودی صاف و پایدار را فراهم می‌کند و نتایج تست تکرارپذیر را تحت شرایط سرعت کنترل شده تضمین می‌کند.

کنترل هوشمند PLC

یک سیستم کنترل مبتنی بر PLC با رابط صفحه لمسی رنگی به اپراتورها اجازه می‌دهد تا پارامترهای تست را تنظیم کنند، وضعیت تست را نظارت کنند و نمودارهای نیرو-جابجایی را به راحتی تجزیه و تحلیل کنند.

پیکربندی تست انعطاف‌پذیر

این تجهیز از محدوده‌های نیروی سفارشی و اتصالات مختلف کانکتور شارژ مطابق با الزامات مشتری پشتیبانی می‌کند.

طراحی حفاظت ایمنی

توابع هشدار اضافه بار و حفاظت از نشتی داخلی، ایمنی عملیاتی را در طول تست بهبود می‌بخشد.

پارامترهای فنی:

ایستگاه تست

تک ایستگاه	روش کنترل الکتریکی
کنترل یکپارچه هوشمند PLC، عملیات رابط لمسی انسان و ماشین رنگی	حالت درایو
درایو موتور سروو	مقدار نیروی تست
10~1000N، محدوده‌های دیگر قابل سفارشی‌سازی هستند	دقت بار
±0.5%	حداقل نمایش بار
0.01N	حداقل نمایش جابجایی
0.01mm	جهت درج
عمودی	سرعت تست
0.01~100mm/min	کف تست
صفحه فولادی ضخیم تحمل بار	دستگاه بالابر
اسلاید دقیق	نگهدارنده نمونه
یک اتصال مخصوص برای رابط تفنگ شارژ، سبک‌های دیگر نیاز به سفارشی‌سازی دارند	حفاظت
هشدار اضافه بار، حفاظت از نشتی	منبع تغذیه
AC220V±10%/50Hz، توان 1KW	ابعاد و وزن تجهیزات
حدود W500D850H1550mm، وزن: حدود 120 کیلوگرم	چرا این تجهیز تست نیروی دوشاخه خودروی برقی را انتخاب کنیم؟

مطابق با الزامات تست کانکتور شارژ خودروی برقی IEC 62196-1

اندازه‌گیری دقیق نیروی درج و خروج
مناسب برای تولیدکنندگان و آزمایشگاه‌های کانکتور شارژ خودروی برقی
حرکت کنترل شده با سروو، تست پایدار و تکرارپذیر را تضمین می‌کند
از اتصالات سفارشی برای رابط‌های مختلف شارژ خودروی برقی پشتیبانی می‌کند
راه حل ایده‌آل برای کنترل کیفیت سیستم شارژ خودروی برقی
