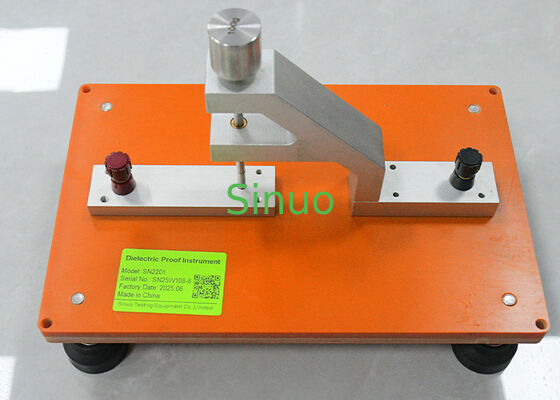

IEC 62368-1 شکل 29 ابزار آزمایش مقاومت الکتریکی برای عایق جامد

درابزار آزمایش قدرت الکتریکییک دستگاه آزمایش اختصاصی برای ارزیابی قدرت دی الکتریک و عملکرد عایق بندی مواد عایق بندی جامد با توجه بهIEC 62368-1:2023 بند 5.4.9.1, شکل 29.

ابزار برای اعمال شرایط تماس مکانیکی مشخص شده بر یک نمونه عایق در طول آزمایش طراحی شده است.کمک به آزمایشگاه ها برای بررسی اینکه آیا این ماده می تواند عایق الکتریکی کافی را تحت شرایط تعریف شده توسط استاندارد ایمنی قابل اجرا حفظ کند.

ايندستگاه آزمایش IEC 62368-1 شکل 29به ویژه برای آزمایشگاه های ایمنی الکتریکی، آزمایشگاه های صدور گواهینامه محصول مناسب است.بخش های تحقیق و توسعه و تولیدکنندگان که بررسي مواد عایق کننده برای تجهیزات الکتریکی و الکترونیکی را انجام می دهند.

SN2201 با دو پیکربندی برای الزامات نمونه های مختلف عرضه می شود. کلیمپ های مربوطه و میله های فلزی را می توان با توجه به ترتیب تست قابل اجرا انتخاب کرد، از جملهپیکربندی های Φ 5-100 و Φ 6.4-50.

عایق جامد بخش مهمی از ایمنی الکتریکی است زیرا از مسیرهای جریان ناخواسته بین قطعات رسانا جلوگیری می کند.مواد عایق کننده ممکن است نیاز به مقاومت در برابر فشارهای الکتریکی و مکانیکی خاص بدون خرابی یا از دست دادن عملکرد عایق داشته باشند..

SN2201 به عنوان یک لامپ تست استاندارد IEC 62368-1 شکل 29 برای این نوع ارزیابی طراحی شده است.

کاربردهای معمول شامل آزمایش و تأیید موارد زیر است:

• مواد عایق برق جامد
• ورق های عایق و موانع
• قطعات الکتریکی و الکترونیکی
• سازه های عایق بندی شده در تجهیزات
• کابل ها و مواد عایق بندی مرتبط
• اجزای عایق کننده ترانسفورم
• عایق های الکتریکی
• قطعات عایق بندی حیاتی برای ایمنی

دستگاه می تواند در یک آزمایشگاه ایمنی الکتریکی با یک سیستم آزمایش انطباق IEC 62368-1، همراه با دیگر قدرت دی الکتریک، مقاومت عایق،تجهیزات آزمایش دسترسی و ایمنی مکانیکی.

آزمایش بر اساس تعیین شرایط تماس مشخص شده بین نمونه آزمایش و اجزای مربوطه آزمایش انجام می شود.

بسته به ترتیب آزمایش، کلیمپ مناسب و میله فلزی انتخاب می شود.پس از آن می توان پیکربندی آزمایش مشخص شده را برای ارزیابی تعیین کرد.

SN2201 دارای دو گزینه استار فلزی برای پذیرش پیکربندی های مشخص شده در شکل 29 است:

• Φ5 ± 0.1 میلی متر استار فلزی، 100 گرم
• Φ6.4 میلی متری، 50 گرم

این پیکربندی به آزمایشگاه ها امکان می دهد آزمایش های تکراری را انجام دهند در حالی که الزامات ابعاد و بارگذاری مشخص شده برای تنظیمات تست مورد استفاده را حفظ می کنند.
