IEC62196-1 EV کانکتور شارژ کوپلر درج و آزمایش نیروی خروج

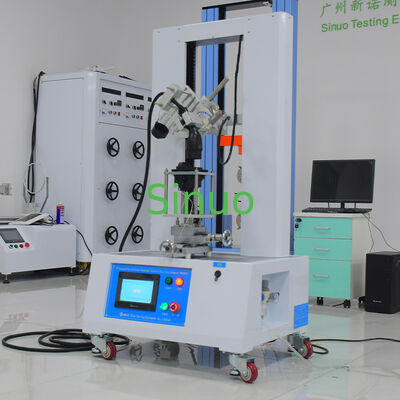

تجهیزات تست نیروی درج و خروج دوشاخه و سوکت شارژ خودروی برقی SNQC1019S مطابق با IEC62196-1:2014 — دوشاخه، پریز، کوپلرهای خودرو و ورودی‌های خودرو — شارژ رسانای خودروهای برقی، برای گواهینامه ایمنی کوپلر شارژ رسانای خودروی برقی تولید شده است.

این تستر نیروی درج و نیروی خروج دوشاخه‌های شارژ خودروی برقی نسل جدید، سوکت‌های خودرو، کانکتورهای دوشاخه-سوکت و دستگاه‌های قفل کننده آن‌ها را اندازه‌گیری می‌کند. این دستگاه بررسی می‌کند که آیا مکانیزم اتصال، الزامات عملکرد مکانیکی مشخص شده توسط IEC62196-1 را برآورده می‌کند یا خیر و اتصال قابل اعتماد و عملکرد ایمن کوپلرهای شارژ خودروی برقی را تضمین می‌کند.

دستگاه از درایو موتور سروو + کنترل هوشمند یکپارچه PLC استفاده می‌کند که با یک سنسور نیروی با دقت بالا برای ثبت داده‌های نیرو در زمان واقعی جفت شده است. شما می‌توانید مقدار اوج نیرو را از پیش تنظیم کنید؛ دستگاه پس از رسیدن به حد تعیین شده به طور خودکار متوقف شده و یک منحنی کامل نیرو-زمان را برای گزارش‌های تست ثبت می‌کند.

• کاملاً مطابق با استاندارد IEC62196-1:2014 برای کوپلرهای شارژ رسانای خودروی برقی
• طراحی تک ایستگاه — تست نیروی درج و نیروی خروج برای دوشاخه‌ها، سوکت‌ها و دستگاه‌های قفل کننده خودروی برقی
• فیکسچر محافظ مخصوص موجود: تست نیروی خروج دوشاخه از پوشش محافظ و تولید منحنی نیرو
• درایو موتور سروو با سرعت تست قابل تنظیم: 0.01~100 میلی‌متر در دقیقه
• محدوده نیروی تست: 10~1000 نیوتن، دقت بار ±0.5%، محدوده‌های سفارشی موجود
• دقت بالا: حداقل نمایش بار 0.01 نیوتن، حداقل نمایش جابجایی 0.01 میلی‌متر
• جهت درج عمودی با کف تست فولادی ضخیم تحمل بار
• هشدار اضافه بار و حفاظت نشتی برای عملکرد ایمن آزمایشگاه
• فیکسچر مخصوص رابط تفنگ شارژ؛ فیکسچرهای سفارشی برای انواع کوپلرهای دیگر موجود است

برخلاف تستر‌های نیروی عمومی، SNQC1019S به طور اختصاصی برای تست درج و خروج کوپلر شارژ خودروی برقی IEC62196-1 ساخته شده است. فیکسچر اختصاصی تفنگ شارژ، تنظیمات تست عمودی و عملکرد ثبت منحنی نیرو آن به طور خاص برای گواهینامه کوپلر خودروی برقی بهینه شده است. درایو سروو پایدار، نتایج تست تکرارپذیر مورد نیاز برای گزارش‌های آزمایشگاه شخص ثالث را تضمین می‌کند.

فیکسچر اختیاری پوشش محافظ، قابلیت تست را برای ارزیابی نیروی خروج بین دوشاخه شارژ و پوشش محافظ آن گسترش می‌دهد و داده‌های کامل منحنی نیرو را ثبت می‌کند — قابلیتی که اکثر تستر‌های نیروی معمولی قادر به پشتیبانی از آن نیستند.

ایده‌آل برای تولیدکنندگان کانکتور شارژ خودروی برقی، آزمایشگاه‌های صدور گواهینامه و بخش‌های بازرسی کیفیت. نمونه‌های تست شامل: دوشاخه‌های شارژ خودروی برقی، پریزهای خودرو، کوپلرهای خودرو، ورودی‌های خودرو، پوشش‌های محافظ و دستگاه‌های قفل کننده آن‌ها — برای تأیید عملکرد مکانیکی درج و خروج مطابق با IEC62196-1.
