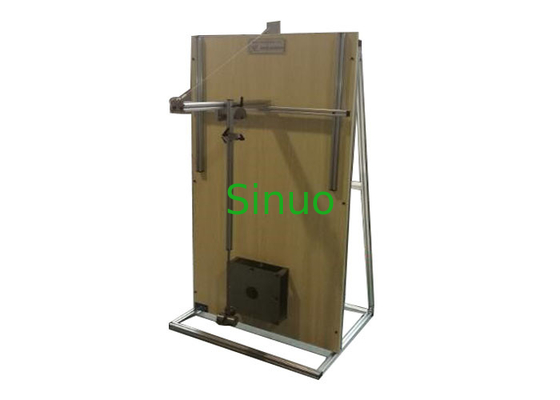

لوازم جانبی ماشین الکتریکی مقاومت مکانیکی 1 ～ 6J انرژی تست فشار ضخامت انرژی
| Control Method: | کتابچه راهنمای کاربر | Impact Energy: | 1 ～ 6J |
| Hammer Anvil: | Ф50 | Impact Angle: | 25 درجه ، 35 درجه ، 36 درجه ، 42 درجه ، 47 درجه ، 52 درجه |
| Pendulum Material: | لوله فولادی | Pendulum Length: | 1 متر |
| High Light: | تجهیزات تست خودرو,تجهیزات تست خودرو |
||
لوازم جانبی ماشین الکتریکی مقاومت مکانیکی 1 ～ 6J انرژی تست فشار ضخامت انرژی
استانداردها و بندها:
IEC60309-1: 2012 بند "اتصالات ، سوکتها و اتصال دهنده ها برای مقاصد صنعتی - قسمت 1: الزامات عمومی" بند 24.2 ، شکل 7
نمونه ها و محدودیت ها:
رابط های شارژ وسیله نقلیه الکتریکی (پلاگین ، پریز برق ، اتصالات وسیله نقلیه) ، شاخه های هدف صنعتی ، پریز برق و اتصالات.
کاربرد:
برای بررسی قدرت مکانیکی شاخه های وسیله نقلیه ، پریز برق و لوازم جانبی جفت.
اصل آزمون:
عنصر اعتباری جرم معادل آزاد شده در ارتفاع معینی ، پس از تبدیل انرژی پتانسیل گرانشی به انرژی جنبشی ، برای دستیابی به انرژی ضربه مورد نیاز.
ساختار:
براکت نصب را می توان از جلو به عقب و چپ به راست تنظیم کرد و زاویه ضربه نیز قابل تنظیم است.
ابعاد و وزن:
ابعاد: در مورد W500 * D500 * H1500mm
وزن: حدود 60 کیلوگرم
پارامترهای فنی:
| روش بهره برداری | عملکرد دستی |
| وزن ضربه | 50 * 16 میلی متر؛ 304 # وزن از جنس استیل ضد زنگ 0.25 کیلوگرم |
| وزن ترکیبی | 0.5 کیلوگرم (کم انرژی) (2 قطعه از وزن 0.25 کیلوگرم) ، 1 کیلوگرم (انرژی بالا) (4 قطعه از وزن 0.25 کیلوگرم) |
| انرژی تأثیرگذار | 1 ～ 6J (چکش ضربه می تواند قابل تعویض باشد) |
| چکش انویل | Ф50 |
| زاویه ضربه | 25 درجه ، 35 درجه ، 36 درجه ، 42 درجه ، 47 درجه ، 52 درجه |
| ساختار پشتیبانی آویز | می تواند به جلو و عقب ، چپ و راست حرکت کند و می تواند 90 درجه بچرخد |
| مواد آونگ | لوله فولادی با قطر بیرونی 10 میلی متر و ضخامت دیواره 1.0 میلی متر |
| طول آونگ | 1 متر ، از محوری به مرکز عنصر ضربه |
| نصب صفحه | صفحه استیل ضد زنگ ضخامت 8 میلی متر ، با توجه به دیافراگم و موقعیت مشخص شده مشتری ، به طور پیش فرض یک مجموعه ساخته شده است |
| ارتفاع ضربه | 776 میلی متر ، 833 میلی متر |
| صفحه عمودی | تخته سه لا |
| سکته مغزی محور X / Y / Z | دامنه متحرک بیش از 300 میلی متر است |
