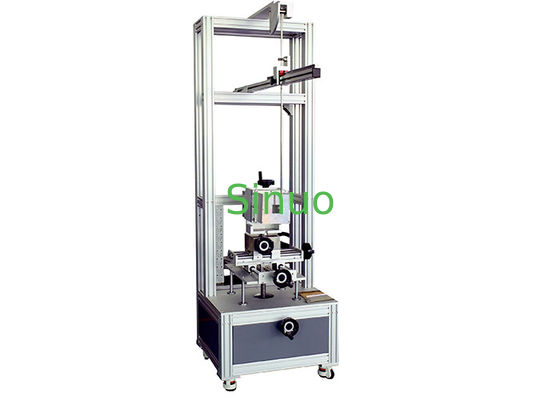

IEC60898-1 بند 9.13 MCB تجهیزات آزمایش ضربه مکانیکی 200g

مقدار تولیدی:	1
قیمت:	Customized
بسته بندی استاندارد:	تخته سه لا
دوره تحویل:	30 روز
روش پرداخت:	L / C ، ، T / T ، Western Union ، MoneyGram
ظرفیت تامین:	1 مجموعه در هر ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SN2507

محدوده نمونه:

پنل/راه آهن/نوع سوار/پانل

سر ضربه:

R10 پلی آمید ، سختی HR100

استاندارد کاربردی:

IEC60898-1

بند کاربردی:

بند 9.13

جرم ضربه:

1G 150 ± (200 گرم)

توده:

10±1 کیلوگرم

برجسته کردن:

سیستم های تست emc

خدمات تست الکترومغناطیسی

توضیحات محصول

IEC60898-1 بند 9.13 MCB تجهیزات آزمایش ضربه مکانیکی 200g

استانداردها و بندها:

تجهیزات آزمایش مطابق با الزامات استاندارد IEC 60898-1:2015 لوازم جانبی الکتریکی - قطع کننده های مدار برای حفاظت از جریان بیش از حد برای تجهیزات خانگی و مشابه - بخش 1 است:قطع کننده های مدار برای یک.c بند 9.13 آزمایش فشارهای مکانیکی، IEC 61009-1:2012 و غیره.

هدف آزمایش:

از آن برای سوکت های سوئیچ، جعبه های نصب روی سطح، کانتکتورها، قطع کننده های مدار هوایی AC، و غیره استفاده می شود.برای بررسی مقاومت به ضربه قطعات در معرض که ممکن است تحت تاثیر مکانیکی در طول استفاده عادی باشد.

اصول آزمایش:

بر اساس آزمون Eha: شیب دار، عنصر ضربه به طور آزاد در ارتفاع خاصی از طریق یک شیب دار 1 متر آزاد می شود، نمونه را در پایین ترین نقطه در جهت عمودی می کشد،و از طریق تبدیل انرژی بالقوه گرانشی به انرژی حرکتی، هدف آزمایش تاثیر بر نمونه به دست آمده است.

ساختار:

این تجهیزات، که به عنوان دستگاه آزمایش ضربه وزنی کم انرژی نیز شناخته می شوند، دارای طراحی نصب شده روی زمین هستند که نیازی به نصب ثابت ندارند.دستگاه نصب نمونه ارائه می دهد تنظیم چند جهت، از جمله تنظیمات عمودی، افقی و عمق. علاوه بر این اجازه می دهد تا چرخش در اطراف هر دو محور عمودی به صفحه نصب و محور عمودی،ارائه پنج درجه آزادی برای موقعیت دقیق.

بازوی مهتاب مجهز به مکانیسم زاویه آزاد شدن تنظیم شده از طریق نقطه محور است که امکان ضربه های هدفمند در موقعیت های مختلف در قسمت جلو و اطراف نمونه را فراهم می کند.این طراحی انعطاف پذیر به طور کامل الزامات آزمایش ضربه برای اکثر محصولات مشابه در صنعت را برآورده می کند.

پارامترهای فنی:

مدل	SN2507
محدوده نمونه قابل استفاده	قطع کننده ی پانلی، نصب ریل، درهم شکسته، نصب پانلی
سر عنصر ضربه	R10 پلی آمید، سختی HR100
توده عنصر ضربه (توده معادل)	150±1g ((200g)
کیفیت براکت نصب	10±1 کیلوگرم
براکت های نصب	می تواند ± 90 ° در اطراف صفحه نصب چرخش، صفحه نصب می تواند ± 90 ° در اطراف محور عمودی چرخش، X، Y، Z سه محور می تواند تنظیم شود
تنظیم موقعیت	براکت X-100100mm، Y-100100mm، Z-100100mm تنظیم شده
آویزان کن	پاندول فولادی با طول 1000±1mm، جرم 100±1g، قطر بیرونی مواد 9 mm و ضخامت دیواره 0.5 mm
ارتفاع ضربه	0-500mm، نمایش مقیاس (تغییر زاویه مربوطه)
صفحه نصب قطع کننده مدار	پنل لایه دار 1751758
ابعاد	860mm × 650mm × 2000mm
وزن	حدود 140 کيلوگرم

نمايش نمايشگاه:
