دستگاه تست افزایش دما و ویژگی‌های قطع مدارشکن IEC 60898-1

مقدار تولیدی:	1
قیمت:	Customized
بسته بندی استاندارد:	تخته سه لا
دوره تحویل:	20 روز
روش پرداخت:	L / C ، ، T / T ، Western Union ، MoneyGram
ظرفیت تامین:	20 مجموعه در هر ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SN6616

استاندارد کاربردی:

IEC60898-1

بند کاربردی:

9.8 ، 9.9 و 9.10

ایستگاه تست:

قابل تنظیم

مشخصات نمونه:

2.5 ~ 125a

جریان AC خروجی:

1 ~ 320a

ولتاژ AC خروجی:

1-5 ولت

برجسته کردن:

IEC 61000-4-12 تجهیزات آزمایش EMC

تجهیزات تست 4KV EMC

ژنراتور امواج زنگ دار

توضیحات محصول

IEC 60898-1 ویژگی های قطع کننده مدار دستگاه آزمایش افزایش دمای

خلاصه محصول:

تجهیزات آزمایش مطابق با الزامات استاندارد طراحی و تولید می شوند.

IEC60898-1 بند 9.8، 9.9 و 9.10، IEC 60947-1 بند 7.2.1 و غیره

این ساخته شده است برای بررسی که قطع کننده مطابق با الزامات، که اعمال 1.13 بار، 1.45 بار، و 2.55 بار جریان نامی به آزمایش برای دیدن اگر آن را در زمان مشخص شده شروع می شود.تجهیزات آزمایش همچنین می توانند ویژگی های ضربه فوری قطع کننده را آزمایش کنند، یعنی 3 تا 20 برابر جریان نامی را برای آزمایش استفاده کنند که آیا از زمان خارج می شود.همچنین با تست استاندارد 28 روزه و آزمایش افزایش دما مطابقت دارد..

آن مناسب برای آزمایش آنلاین قطع کننده های مدار مورد قالب و قطع کننده های مدار کوچک قبل از ترک کارخانه است.این یک تجهیزات ضروری برای آزمایش عملکرد الکتریکی از تولید کنندگان قطع کننده است.

پارامترهای فنی:

مشخصات پروژه	محتوای پارامتر
استاندارد اعمال شده	IEC 60898-1
بند	9.8، 9.9، 9.10
روش کنترل	18کار با کامپیوتر با صفحه لمسی ۵ اینچی
زبان برنامه	انگلیسی
آیتم های آزمایش	1تست تاخیر قطع کننده مدار کوچک 1.13 + 1.45In؛ 2.55In 2. تست لحظه ای از قطع کننده مدار کوچک 3-20In 3تست افزایش دما از قطع کننده مدار کوچک 4. تست 28 روزه از قطع کننده مدار کوچک
ایستگاه آزمایش	1 ایستگاه
قدرت ورودی	AC380V 50Hz 40kVA
پارامترهای تاخیر سفر
جریان متناوب خروجی	1~320A
ولتاژ خروجی AC	1-5 ولت
کانال جریان خروجی	1-کانال، تماس های قطع کننده چند-P در سری برای آزمایش چندین سوئیچ در همان زمان متصل می شوند (حداکثر 3 عدد)
آزمایش محصولات قطع کننده های مدار کوچک	2.5 ~ 125A
شکل موج خروجی جریان	موج سینوس (تغییر شکل موج فعلی تجهیزات تصحیح بیش از 5٪ نیست، خطای سیستم بیش از 3٪ نیست)
روش کنترل جریان	تنظیم خودکار، جریان در صفحه لمسی تنظیم شده است
دقت فعلی	سطح صفر5
دقت ولتاژ	سطح صفر5
نسبت ترانسفورم	400/5A
زمان آزمایش	1~999999
جریان	پس از 1.13 برابر جریان اعمال می شود، آن را به سرعت و به طور خودکار به 1.45 برابر جریان در 5 ثانیه افزایش می یابد
دستگاه	روش ترمینال، تاخیر: یک ایستگاه، لحظه ای: یک ایستگاه را اتخاذ کنید.
تست حرکت لحظه ای
دستگاه	روش ترمینال را اتخاذ کنید، تاخیر: سه ایستگاه، فوری: یک ایستگاه.
جریان خروجی	AC3A2500A
جریمهای فوري	3-20 در
ولتاژ خروجی	1-5 ولت
کانال های جریان خروجی	1 کانال
دقت فعلی	0.5 سطح
قطعنامه	1A
زمان آزمایش لحظه ای	≤0.2s
تنظیم حد بالا زمان عمل	۱ تا ۲۰۰ میلی متر
تنظیم حد پایین زمان عمل	۱ تا ۲۰۰ میلی متر
ایستگاه آزمایش	1 ایستگاه
زمان بندی	1~9999ms
عملکرد محافظ:	حفاظت از اتصال کوتاه، حفاظت از بیش از حد، حفاظت از نشت
آزمایش افزایش دمای	در شرایط کار عادی، هنگامی که قطع کننده مدار مطابق با شرایط مشخص شده آزمایش می شود. قطع کننده مدار نباید به گونه ای آسیب ببیند که عملکرد یا ایمنی استفاده آن را تحت تاثیر قرار دهد.
کانال اندازه گیری دمای	16 کانال، وضوح دما: 0.1 درجه، (1 کانال دمای محیط را در داخل اتاق اندازه گیری می کند)
ترموکوپل	نوع T یا نوع K
منحنی دما	صفحه نمایش کامپیوتری با جدول ثبت داده های دمایی
محدوده اندازه گیری دمای	0 تا 200 درجه
تست 28 روزه
برنامه تست	نمونه با AC 30V و جریان نامی تامین می شود، زمان روشن شدن 21 ساعت است، زمان خاموش شدن 3 ساعت است و چرخه 28 بار است.دمای پایانی در طول آخرین چرخه روشن شدن اندازه گیری می شود، و در مقایسه با دمای اولیه اندازه گیری شده، ارزش افزایش دمای با الزامات استاندارد مقایسه می شود.مقدار جریان به مقدار جریان در 5 ثانیه افزایش می یابد.، و قطع کننده باید در زمان داده شده / پیش تنظیم شده اجرا شود.
ولتاژ خروجی	بیش از 30 ولت AC
جریان متناوب خروجی	AC 3-125A
قدرت در زمان	زمان روشن شدن 0-99h، می تواند از قبل تنظیم شود
زمان خاموش کردن برق	0-99h می تواند از قبل تنظیم شود
تعداد چرخه ها	0-9999 زمان می تواند از قبل تنظیم شود
زمان ضربه زدن	قابل ضبط
جریانی که باعث پر شدن آن می شود	3 ~ 200A
ارزیابی نتایج	1. آیا قطع کننده مدار در طول آزمایش عقب نشینی کرده یا نه. اگر عقب نشینی کرده باشد، شکست خورده است؛ اگر عقب نشینی نکرده باشد، عبور کرده است. 2در مقایسه با افزایش دما، اگر از مقدار استاندارد 15K بیشتر باشد، معیوب است؛ اگر از مقدار استاندارد بیشتر نباشد، قابل قبول است. 3پس از آن که جریان به جریان پرتاب می رسد، اگر در زمان داده شده / پیش تنظیم شده حرکت کند، قابل قبول است؛ اگر از زمان داده شده / پیش تنظیم شده فراتر برود یا حرکت نکند، معیوب است.
پیکربندی
کابل اتصال	سیم برای آزمایش افزایش دمای: ۱، ۱.5دو، دو5، 4، 6 و 10، هر مشخصات دارای طول 1 متر است و 5 PCS برای هر مشخصات مطابقت دارد؛ 16، 25، 35 و 50، هر مشخصات دارای طول 2 متر است.و 5 PCS را برای هر مشخصات مطابقت دهید
ترموکوپل	نوع K، 16 عدد، طول هر عدد 2 متر
کنترل دمای اتاق	۱ عدد برای گرم کردن اتاق به (RT+۵ تا ۵۰ درجه سانتیگراد) گرم کردن اتاق به (RT+5~50°C) 1 عنصر گرمایش در هر اتاق سیستم کنترل برای تنظیم و حفظ دمای هر اتاق 1 تنظیم کننده بر روی پنل کنترل نصب شده است.
تجهیزات سخت افزاری	صفحه نمایش کامپیوتری بزرگتر از 18.5 اینچ، با WIFI
سوراخ رشته	هر ایستگاه کاری مجهز به سوراخ های رشته برای اتصال آسان با ابزار خارج از جعبه است
نرم افزار	بخش های قابل ویرایش برنامه، قادر به شکل گیری منحنی ها، تولید گزارش ها و قابل چاپ

مشخصات تجهیزات:

اتاق تجهیزات با فولاد با کیفیت بالا جوش داده شده است، صفحه پوشش داده شده و مهر و موم شده است، و سطح ضد استاتیک، ضد زنگ و ضد خوردگی پوشش داده شده است.قسمت بالای تجهیزات مجهز به یک پانل است.، یک سوئیچ برق و انواع سیم های مختلف (برای آزمایش تاخیر). تجهیزات به طور منطقی طراحی شده و با مزایای راحتی، کار ساده استفاده می شود.عملکرد قابل اعتماد و ظاهر زیبا.

بر اساس بند 9 استاندارد IEC60898-1، تاخیر در حرکت.10.2.1 یا 910.2.2، اتاق های SN2501C می توانند به طور مستقل در همان زمان آزمایش شوند. با توجه به آزمایش لحظه ای IEC60898-1 بند 9.10.3.2-9.10.3.4، فقط در زمان های مختلف آزمایش می شود.

نوع آزمایش	ترکیب 1	ترکیب 2	ترکیب 3	ترکیب 3
آزمایش تاخیر	√
تست پرتاب فوری		√
افزایش دمای بدن			√	√
روش تست 28 روزه				√

اتاق مجهز به یک دستگاه گرمایش با محدوده کنترل دمای RT+5~50°C است، به طوری که نمونه های مدل در اتاق می توانند در دمای عادی محیط مورد استفاده قرار گیرند.و شامل یک تابع نظارت سه طرفه بر دمای محیط می باشد.

نرم افزار باید اجازه دهد تا اجرای هر برنامه تست در هر زمان بدون نیاز به انتظار برای اتمام روش استاندارد به پایان برسد.حفظ نتایج به دست آمده در زمان پایان.

اصل آزمایش:

این تجهیزات آزمایش اصول ولتاژ پایین و خروجی جریان بالا را اتخاذ می کند، از جریان بزرگ در ماشین برای جدا کردن جریان خروجی ترانسفورماتور استفاده می کند،تنظیم اندازه فعلی از طریق صفحه لمسی، و منبع جریان ثابت اندازه جریان خروجی ترانسفورماتور را تنظیم می کند، که عملکرد خود را برای تثبیت جریان دارد.این گزینه ای برای تنظیم زمان تست با استفاده از صفحه لمسی و مقایسه زمان سفر تست برای ارزیابی کیفیت قطعات مدار.

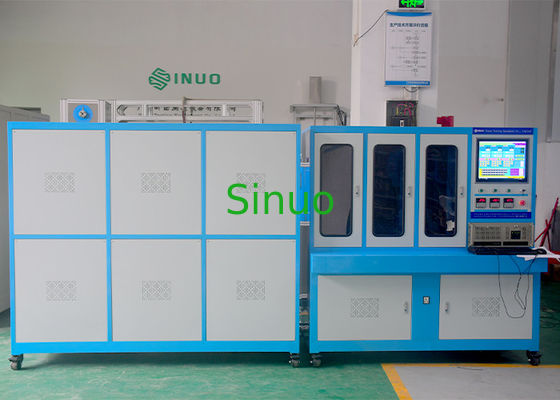

دستگاه تست افزایش دما و ویژگی‌های قطع مدارشکن IEC 60898-1 0
