تست کننده عمر مکانیکی و الکتریکی مدارشکن IEC 61009-1

تستر عمر مکانیکی و الکتریکی کلید مدار IEC 61009-1

استانداردها و بندها:

تجهیزات تست با الزامات استاندارد IEC 61009-1:2012، IEC 60898-1:2015 بند 9.11 و غیره مطابقت دارد.

این دستگاه می تواند تست عمر مکانیکی و الکتریکی را بر روی کلید مدار انجام دهد و کابینت بار پشتیبانی کننده می تواند تست بارگذاری شده را بر روی کلید مدار تحت شرایط ولتاژ نامی و جریان نامی انجام دهد. همچنین می تواند برای تأیید مکانیزم های بدون تریپ استفاده شود. سیستم کنترل مستقل PLC + صفحه نمایش لمسی برای تکمیل کنترل خودکار محصولات تست استفاده می شود. از فناوری کنترل خودکار در فرآیند تست استفاده می شود که می تواند آمار و خلاصه ای از دفعات تست را تکمیل کند، زمان بسته شدن و زمان باز شدن را کنترل کند و به طور هوشمندانه قضاوت کند که آیا کنتاکت ها خوب هستند یا بد. از صفحه نمایش لمسی و کنترل کننده منطقی قابل برنامه ریزی PLC به عنوان واحد کنترل اصلی استفاده کنید و از سیلندر به عنوان نیروی محرکه برای باز و بسته کردن کلید مدار استفاده کنید. برای کلید مدار با باز و بسته شدن خودکار، دستگاه منبع تغذیه DC و AC را برای منبع تغذیه کلید مدار فراهم می کند و اثر کنترل باز و بسته شدن کلید مدار با کنترل منبع تغذیه حاصل می شود.

ویژگی ها:

1. جعبه تجهیزات از شاسی یکپارچه فولادی با کیفیت بالا، صفحه آب بندی با روکش اسپری و سطح با اسپری ضد استاتیک، ضد زنگ و ضد خوردگی استفاده می کند.

2. پانل و دکمه های عملیاتی در سمت راست تجهیزات قرار می گیرند که استفاده از آن راحت و از نظر ظاهری زیبا است.

3. این تجهیزات مجهز به یک جعبه محافظ هستند و تست در جعبه برای محافظت ایمنی انجام می شود.

4. این تجهیزات با تولید محصولات کلید مدار قالب‌گیری شده 3P-4P و محصولات با مشخصات جریان 63A～125A سازگار هستند.

5. جریان فریم همزمان برای تست استفاده نمی شود. این تجهیزات مجهز به یک مجموعه فیکسچر بسته و باز شدن خودکار هستند. جریان تجهیزات به شکل محصول بستگی دارد. به عنوان مثال، جریان زمانی هدایت می شود که محصول بسته باشد و جریان پس از باز شدن محصول غیر رسانا است و چرخه به ترتیب تکرار می شود و جریان بار قابل تنظیم است و جریان از 1-125A روی هم قرار می گیرد و تعداد دفعات بسته و باز شدن را می توان به صورت دستی تنظیم کرد. (نامحدود، موجود در رابط پارامتر صفحه نمایش لمسی برای تنظیم) این تجهیزات در مجموع دارای چهار جفت فیکسچر هستند، فقط یک محصول را می توان در یک زمان تست کرد و منبع تغذیه تست یک مجموعه است.

پارامترهای فنی:

مدل	SN2503
روش کنترل الکتریکی	کنترل یکپارچه هوشمند PLC، عملکرد رابط لمسی انسان و ماشین
موارد تست	1. تست عمر کلید مدار غیر خودکار باز و بسته شدن 2. تست عمر انرژی کلید مدار باز و بسته شدن خودکار
محصول تست	3~125A، سازگار با تست عمر مکانیکی و الکتریکی کلید مدار مینیاتوری تک قطبی ~ چهار قطبی به ترتیب، عدم تست همزمان
حالت تریپ	الکترومغناطیسی خود کلید مدار یا سیلندر خارجی تریپ و بسته شدن را فشار می دهد
حالت درایو	درایو سیلندر
ایستگاه تست	3 ایستگاه
منبع تغذیه ولتاژ سیم پیچ کلید مدار	AC0~300V
روش تنظیم ولتاژ	تنظیم خودکار
وضوح	0. 1V
دقت	2±％
منبع تغذیه ولتاژ سیم پیچ کلید مدار	DC0~60V
روش تنظیم ولتاژ	تنظیم خودکار
وضوح	0. 1V
دقت	2±％
تنظیم زمان بسته شدن	1~999.9s
تنظیم زمان باز شدن	1~999.9s
تنظیم زمان باز و بسته شدن	1~999999
عملکرد حفاظتی	اضافه ولتاژ، اضافه جریان، اتصال کوتاه
دستگاه هشدار صوتی و نوری	در طول تست یا زمانی که محصولات تست غیرمجاز ظاهر می شوند، به موقع به اپراتور یادآوری کنید
ابعاد	1200mm×800mm×1500mm
وزن	حدود 200 کیلوگرم

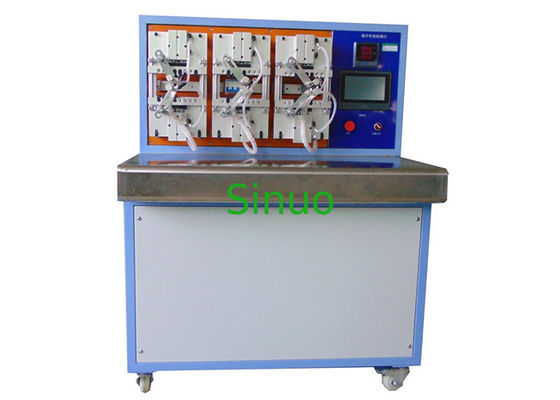

نمایش جزئیات:
