تجهیزات آزمایش CISPR11 EMC تجهیزات آزمایشی RF distranance power EMI RFP

CISPR11 RF Disturbance Power EMI RFP تابش سیستم های آزمایش EMC

استانداردها و بندها:

CISPR11 / GB4824: تجهیزات فرکانس رادیویی صنعتی ، علمی و پزشکی (ISM) و تجهیزات مشابه - ویژگی های اخلال در رادیو-فرکانس - محدودیت ها و روش های اندازه گیری
CISPR13 / GB13837: گیرنده های پخش صدا و تلویزیون و تجهیزات مرتبط با آن - ویژگی های اخلال در رادیو - محدودیت ها و روش های اندازه گیری
CISPR14-1 / GB4343.1: سازگاری الکترومغناطیسی. مورد نیاز لوازم خانگی ، ابزار برقی و دستگاه های مشابه - قسمت 1: انتشار

نمونه ها و محدودیت ها:

تجهیزات فرکانس رادیویی صنعتی ، علمی و پزشکی (ISM). گیرنده های پخش صدا و تلویزیون و تجهیزات مرتبط؛ لوازم خانگی ، ابزار برقی؛ و غیره.

کاربرد:

اندازه گیری گیره جذب (ACMM) جایگزینی برای روش اندازه گیری میزان انتشار اشعه برای اشیاء آزمایشی کوچک ، مانند لوازم خانگی و ابزارهای قدرت است ، که در آن تنها یک سرب قدرت متصل است. ACMM با گیره جذب کننده برای تعیین قدرت اختلال. از مزایای اندازه گیری انتشار تابش ACMM می توان به کاهش زمان آزمایش و صرفه جویی در هزینه اشاره کرد.

اصل آزمون:

اصل این است که برای یک EUT کوچک ، تابش ساطع شده توسط جریان حالت عادی روی سرب بسیار بزرگتر از تابش بیرونی روی سطح هدف آزمایش است. سیم برق EUT را می توان به عنوان آنتن تابشی در نظر گرفت که در آن قدرت آشفتگی تقریباً برابر با توان در EUT اندازه گیری شده به خط تست (LUT) در موقعیتی است که گیره در حداکثر جریان فعلی قرار دارد. به منظور پیدا کردن "حداکثر جریان فعلی حالت معمولی" ، نیاز به قابلیت حرکت جابجایی جذب می باشد ، بنابراین طول ریلی گیره جاذب به طول 6 متر در سیستم تست مورد نیاز است.

ساختار:

تجهیزات اصلی آزمایش: گیرنده ، گیره جذب نیرو ، گیره جداشدنی ، اسلاید ، نرم افزار تست EMC
محیط آزمایش: اتاق محافظ (طول بیشتر از 8 متر)

استفاده از محیط:

منبع تغذیه: 380V ± 10٪ ، 50 / 60Hz
دمای محیط: 5 درجه سانتیگراد 40 +40 درجه سانتیگراد ، نباید مقدار زیادی گرد و غبار ، گاز خورنده ، مواد قابل اشتعال و مواد منفجره وجود داشته باشد

پارامترهای فنی:

تجهیزات اصلی آزمایش	گیرنده ، گیره جذب نیرو ، گیره جداسازی ، اسلاید ، نرم افزار تست EMC و غیره
محیط آزمایش	اتاق محافظ (طول بیشتر از 8 متر)
محدوده فرکانس	دامنه فرکانس مشخص شده توسط استانداردهای عمومی 30MHz - 300MHz و دامنه فرکانس مورد نیاز تجهیزات صوتی و تصویری 30MHz-1GHz است.

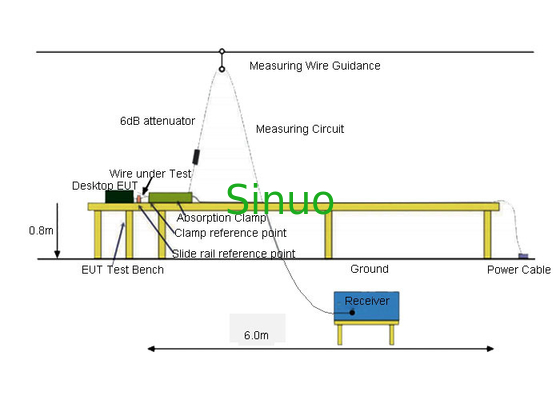

نمودار شماتیک
