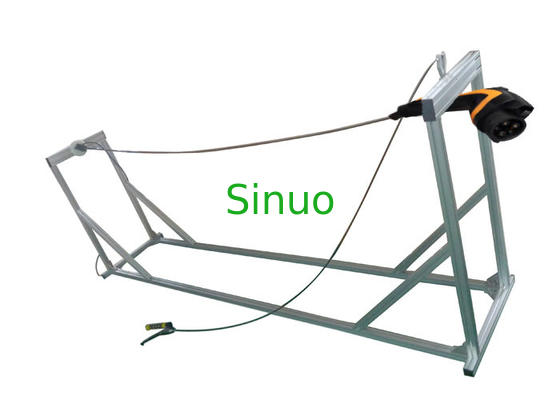

IEC 62196-1 تجهیزات تست قطره قابل اتصال و اتصال خودرو
| Standard Applied: | IEC 62196-1 2020 | Clause Applied: | بند 26.3 ، شکل 19 |
| Drop Height: | 1000 میلی متر | Drop Times: | 8 بار |
| Rotating Angle: | هر 45 درجه | Operation Method: | انتشار دستی |
| High Light: | تجهیزات تست قطره شاخه های قابل بازیابی,تجهیزات تست قطره ای IEC 62196-1 |
||
IEC 62196-1 تجهیزات تست قطره قابل اتصال و اتصال خودرو
اطلاعات محصول:
این دستگاه تست توسط بند IEC 62196-1Ed.4CDV 2020 بند 26.3 ، شکل 19 لازم است.
از آن برای تست مقاومت مکانیکی شاخه ها و اتصالات وسیله نقلیه که مجهز به کابل انعطاف پذیر است استفاده می شود.
اصل تست: انتهای آزاد کابل و طناب اضافی یا سایر وسایل انعطاف پذیر و غیره که به کابل انعطاف پذیر متصل شده اند ، هر دو دارای طول کلی 2،25 متر هستند ، به یک دیوار در ارتفاع 1 متر بالاتر وصل می شود کف
نمونه به گونه ای نگه داشته شده است که کابل به صورت افقی باشد و سپس اجازه می دهد تا روی یک کف بتونی قرار گیرد.این هشت بار انجام می شود؛هر بار کابل از طریق 45 درجه می چرخد.
پارامترهای فنی:
1. ارتفاع افت: 1000 میلی متر
2. زمان افت: 8
3. زاویه چرخش: 45 درجه ، در همه طرف قابل چرخش است.
4. اندازه: L * W * H 2300 * 500 * 860mm
| ارتفاع قطره | 1000 میلی متر |
| زمان ریزش | 8times |
| زاویه چرخش | 45 درجه ، از همه طرف قابل چرخش است |
| اندازه تجهیزات | L * W * H 2300 * 500 * 860mm |
| مطابق با استاندارد است | بند 26 IEC 62196-1Ed.4CDV 2020 بند 26.3 ، شکل 19. |
مراحل تست (گزیده ای از بند 26.3 IEC 62196-1Ed.4CDV 2020):
شاخه ها و اتصالات وسیله نقلیه غیر قابل ارزیابی با بخش کوچکی (تقریباً 200 میلی متر) کابل انعطاف پذیر تحویل داده می شوند.
انتهای آزاد کابل و طناب اضافی یا سایر وسایل انعطاف پذیر و غیره که به کابل انعطاف پذیر متصل شده اند ، هر دو دارای طول کلی 2،25 متر هستند ، به یک دیوار در ارتفاع 1 متر بالاتر از کف ثابت شده است ، همانطور که در شکل 19 نشان داده شده است.
نمونه به گونه ای نگه داشته شده است که کابل به صورت افقی باشد و سپس اجازه می دهد تا روی یک کف بتونی قرار گیرد.این هشت بار انجام می شود؛هر بار کابل از طریق 45 درجه می چرخد.
