| استاندارد کاربردی: | IEC 62196-1 2020 | بند اعمال شده است: | بند 13.3.1 ، شکل12 |
|---|---|---|---|
| نرخ چرخش: | (2 10 10) r / min | بار مکانیکی: | کیلوگرم 70 .3 0.4 |
| شعاع چرخش: | 37.5 میلی متر | قطر بوشینگ: | به جدول 3 مراجعه کنید |
| برجسته: | تجهیزات تست چرخش اتصال دهنده خودرو,بند 13.3.1 ماشین تست چرخش |
||

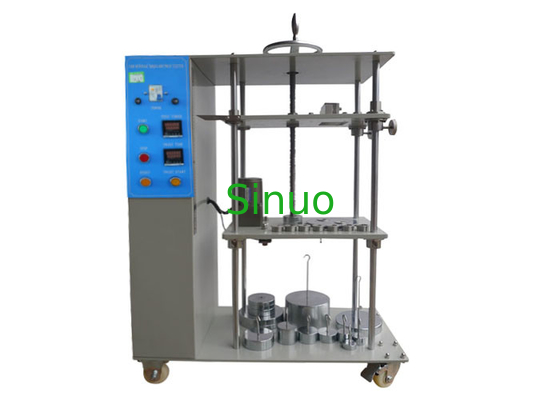

IEC 62196-1 تست های مکانیکی در تجهیزات تست چرخش اتصال دهنده خودرو
اطلاعات محصول:
این تست های مکانیکی در تجهیزات تست پایانه ها توسط بند IEC 62196-1Ed.4CDV 2020 بند 13.3.1 fig12 ، جدول 3 لازم است.
این انطباق برای قضاوت در مورد اینکه آیا طراحی و ساختار پایانه پیچ گیره مطابق با الزام عدم آسیب بیش از حد سیم است ، استفاده می شود.علاوه بر این ، همچنین برای بررسی اینکه آیا پایانه پیچ بست می تواند استرس را در طی فرآیند استفاده طبیعی داشته باشد ، استفاده می شود.
زمان آزمایش می تواند قبل از تست از پیش تعیین شده باشد و در صورت رسیدن زمان تست ، انطباق به طور خودکار با زنگ متوقف می شود.
پارامترهای فنی:
| نام | مورد | مشخصات |
| 1 | منبع تغذیه | مورد نیاز منبع تغذیه محلی مشتری را مطابقت دهید |
| 2 | مدت زمان آزمون | 1 ~ 9999 (150 بار (15 دقیقه) به طور پیش فرض است. |
| 3 | نرخ چرخش | (2 10 10) r / min |
| 4 | جرم | 0.4 70.3kg (جزئیات مربوط به جدول زیر 3) |
| 5 | شعاع چرخش | 37.5 میلی متر |
| 6 | قطر بوشینگ | 6.5،9.5 ، 13،14.5،15.9،19.1،22.2،25.4،28.6 ، 31.8 ، 38.1 ، 44.5 mm (جزئیات مربوط به جدول زیر 3) |
| 7 | قد | 260-660mm (جزئیات مربوط به جدول زیر 3) |
مراحل تست (گزیده ای از بند IEC 62196-1Ed.4CDV 2020 بند 13.3.1):
انتهای هادی از طریق بوش به اندازه مناسب در یک تخته عبور داده می شود ، در ارتفاع H زیر لوازم جانبی قرار گرفته است ، همانطور که در جدول 3 آورده شده است. قطر 75 میلی متر ، متمرکز با مرکز واحد بستن در صفحه افقی.سپس پلاکت با سرعت (2 10 10) r / min چرخانده می شود.
فاصله بین دهانه واحد بست و سطح فوقانی بوش باید در 15 جدول از جدول 3 باشد.جرم ، همانطور که در جدول 3 مشخص شده است ، از انتهای هادی معلق می شود.مدت زمان آزمایش 15 دقیقه است.
