سوکت های سوئیچ شده سوکت وسایل نقلیه دستگاه تست نیروی خروج

IEC 62196-1 سوکت رسانه ای سوئیچ شده وسایل نقلیه دستگاه تست نیروی خروج

اطلاعات محصول:

این تجهیزات تست فشار برداشت مطابق با بند 14-1.5 ، 14.1.6 ، fig13 ، fig14 ، جدول 5 IEC 62196-1Ed.4CDV 2020 مطابقت دارد. یا کانکتور

پارامترهای فنی:

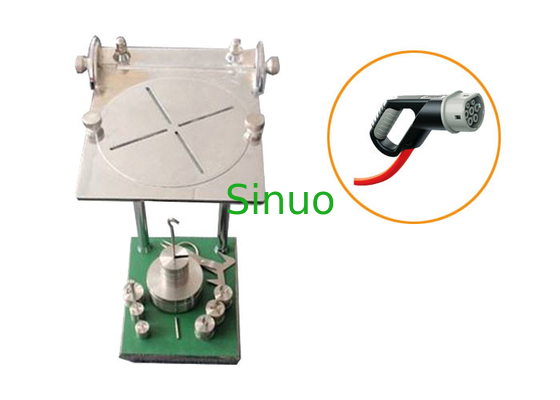

1. این قاب از یک صفحه پایین ، یک ستون ، یک نمونه نصب نمونه و یک مکانیزم وزنه برداری ساخته شده از فولاد ضد زنگ تشکیل شده است.لطفاً به شکل 13 IEC 62196 2020 مراجعه کنید.

2. حداکثر ترکیبی از نیروی ترک / استرس جانبی و ترکیب وزن به شرح زیر است:

دستگاه را با استفاده از مکانیسم تعویض افقی و عمودی به حالت بستن افقی تنظیم کرده و با استفاده از مکانیسم چرخش 4-90 درجه ، جهت حرکت گیره را تغییر دهید.لطفاً به شکل 14 IEC 62196 2020 مراجعه کنید.

4- افزونه های تست با توجه به نیاز مشتری قابل تنظیم هستند.

مراحل آزمون (گزیده ای از بند 14.1.5 از IEC 62196 2020):

1. بررسی نیروی برداشت:

پلاگین تست ده بار از سوکت یا پریز برق وارد شده و از آن خارج می شود.سپس مجدداً با توده ای كه به وسیله ی گیره مناسب به آن وصل می شود ، دوباره وارد می شود.

وزن كل پلاگین ، گیره ، حامل ، اصلی و وزن اضافی باید طبق جدول 5 نیروی كشش را اعمال كند. وزن اضافی باید به گونه‌ای باشد كه نیرویی برابر با یك دهم نیروی برداشت را داشته باشد.وسایل نگهدارنده ، در صورت وجود ، باز می شود.

وزن اصلی بدون لرزش روی شاخه تست آویزان شده است ، و وزن اضافی مجاز است از ارتفاع 5 سانتی متر روی وزن اصلی بیفتد.

پس از این آزمایش ، وزن کل باید برای 60 ثانیه حفظ شود.


2. تأیید دستگاه لچینگ

پلاگین آزمایشی ده بار از سوکت یا پریز برق وصل شده و از آن خارج می شود.سپس مجدداً با توده ای كه به وسیله ی گیره مناسب به آن وصل می شود ، دوباره وارد می شود.

وزن كل پلاگین ، گیره ، حامل ، اصلی و وزن اضافی باید طبق جدول 5 نیروی كششی را اعمال كند. وزن اضافی باید به گونه‌ای باشد كه نیرویی برابر با یك دهم نیروی برداشت را داشته باشد.وسایل نگهدارنده ، در صورت وجود ، باز می شود.

وزن اصلی بدون لرزش روی شاخه تست آویزان شده است ، و وزن اضافی مجاز است از ارتفاع 5 سانتی متر روی وزن اصلی بیفتد.

پس از این آزمایش ، وزن کل باید برای 60 ثانیه حفظ شود.

آزمایش 14.1.6 سه بار تکرار می شود ، هر بار خروجی سوکت 90 درجه را در صفحه عمودی بچرخانید (شکل 14 b را ببینید)
