IEC 60335-2-5 سیستم تست عملکرد استقامت ماشین ظرفشویی

IEC 60335-2-5 سیستم تست عملکرد استقامت ماشین ظرفشویی

بررسی اجمالی سیستم:

سیستم آزمایش عمدتا برای قابلیت اطمینان و تست عملکرد زندگی ماشین های ظرفشویی استفاده می شود و پارامترهای مختلف را با توجه به نیاز بصورت هوشمند تجزیه و تحلیل می کند.این سیستم یک تجهیزات آزمون جامع برای نظارت و جمع آوری داده ها به صورت کاملاً خودکار است ، به طوری که اپراتورها می توانند به راحتی ، بصری و جامع عملکرد محصول آزمایش شده را درک کنند تا هدف از مرتب سازی محصول را بدست آورند.

مشخصات فنی:

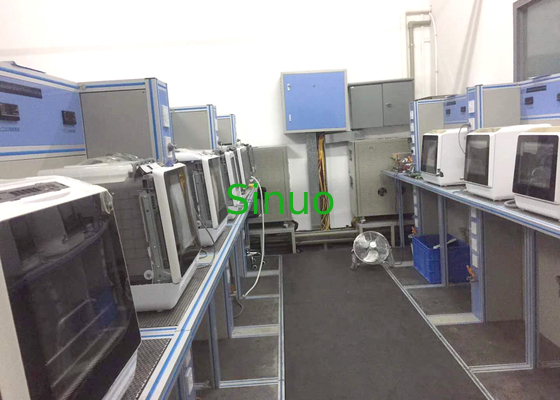

1. طراحی ایستگاه های کاری: 10. یک ردیف از موقعیت های ماشین ، با دو طرف ، طراحی پشت به پشت ، 5 ایستگاه کاری در هر طرف.هر ایستگاه به دو لایه تقسیم می شود ، دستگاه لایه اول به طور مستقیم فرود می آید ، عرض 800 میلی متر ، عمق 700 میلی متر ، ارتفاع 900 میلی متر ، طبقه دوم یک قاب فولاد ضد زنگ با عرض 800 میلی متر ، عمق 500 میلی متر و ارتفاع 900 میلی متر است.در زیر موقعیت ماشین یک شیار تخلیه وجود دارد.

2. توان کار محصول: توان مورد نیاز هر ایستگاه 2 کیلو وات است ، هر ایستگاه دارای 2 سوکت برق است که یکی از آنها سوکت چند منظوره 10 سوراخ 10A است که با منبع تغذیه فرکانس متغیر تأمین می شود.سوکت پنج سوراخ دیگر 10A توسط شبکه 220 ولت تغذیه می شود.لایه های بالا و پایین به ترتیب به منبع تغذیه با فرکانس متغیر ، دامنه ولتاژ مجهز شده اند: بین 50 ولت و 270 ولت قابل تنظیم است ، دامنه فرکانس: 50 هرتز و 60 هرتز قابل تبدیل متقابل هستند.

3. منبع آب محصول کار: آب شیر.هر نیمکت تست برای تنظیم شیر مناسب است.

4- اندازه گیری پارامترهای الکتریکی: هر ایستگاه به 1 پارامتر متر الکتریکی (در کل 10) مجهز است که می تواند ولتاژ ، جریان و توان هر محصول را کنترل کند.

5- ماشین های ظرفشویی مستقیماً روی ایستگاه های آزمایش قرار می گیرند.

شاخص های عملکردی:

1. هر ایستگاه یک سیستم کنترل مستقل است که توسط رایانه کنترل می شود.

2. نظارت بر زمان واقعی پارامترهای الکتریکی هر محصول ، در صورت بروز ناهنجاری ، سیستم بطور خودکار هشدار داده و آزمایش را متوقف می کند (اختیاری: آزمایش را ادامه دهید یا متوقف کنید) ، اطلاعات مربوط به زنگ هشدار را می توان بر روی رابط انسان و ماشین نمایش داد ، و اطلاعات تاریخی را نیز می توان در سیستم پردازش مرکز داده جستجو کرد.

3. پارامترهای آزمون ایستگاه مربوطه UUT را می توان بر روی رابط انسان و ماشین نرم افزار سیستم کنترل هر واحد تنظیم کرد.آزمون یا عدم تست هر ایستگاه می تواند آزادانه انتخاب شود.

4. تشخیص نشت: به بیرون نشت می کند ، سنسور تشخیص نشت آب در پایین ایستگاه قرار دادن محصول قرار می گیرد و تشخیص سنسور آب توسط سنسور می تواند تشخیص نشت آب را تشخیص دهد.

5- هر ایستگاه با دو سیستم خط لوله برای ورودی آب (آب لوله کشی) و زهکشی طراحی شده است: ورودی آب ایستگاه قطر لوله 4 تقسیم است.زهکشی یک قطر لوله 1 اینچی است که برای محصول مناسب است که آب را خالی کند.

لیست قطعات اصلی:
