استاندارد کاربردی: | IEC 60335-1 | محتوای تست: | افزایش دما |
---|---|---|---|
ابعاد: | 300 سانتی متر * 300 سانتی متر * 300 سانتی متر | مواد: | تخته سه لا رنگ مش مت |
ضخامت: | 20 میلی متر | ترموکوپل: | OMEGA ، نوع K |
مجموع امتیازات اندازه گیری: | 64 امتیاز | هر طرف اندازه گیری امتیاز: | 16 امتیاز |
برجسته: | تجهیزات تست لوازم خانگی 3M,تجهیزات آزمایش لوازم خانگی 20 میلی متر |

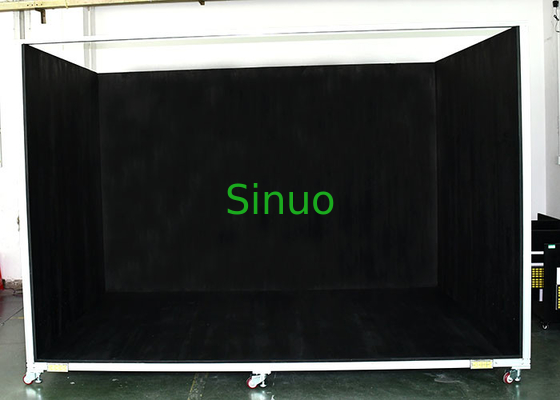

گوشه آزمون اندازه گیری دمای بزرگ IEC60335-1 3M
بررسی اجمالی تجهیزات:
این گوشه آزمون مطابق با الزامات IEC 60335-1: 2016 "لوازم خانگی و مشابه الکتریکی-ایمنی-قسمت 1: الزامات عمومی" بند 11 است.
گوشه های آزمون عمدتا برای تهیه شرایط محیطی که مطابق با الزامات استاندارد برای آزمایش افزایش دما از محصولات مختلف الکتریکی و الکتریکی است ، استفاده می شود.
گوشه های آزمون با مشخصات توزیع مختلف ، تعداد نقاط اندازه گیری دما و ابعاد خارجی را می توان با توجه به نمونه های آزمایش شده واقعی سفارشی کرد.
پارامترهای فنی:
ساختار تجهیزات | ساختار چهار صفحه ، 1 صفحه پایه ، 3 صفحه کناری |
ابعاد |
WDH = 3000X2000X2000 میلی متر ابعاد دیگر را می توان سفارشی کرد |
ترموکوپل | ترموکوپل OMEGA اصلی آمریکایی ، قطر <0.3 میلی متر ، PTFE تفلون PFA ، مقاومت در برابر دمای لایه عایق -200 ℃ تا 260 ℃ ، قطر هسته: 2X0.255 میلی متر |
چیدمان ترموکوپل | همه با توجه به نیاز مشتری به بلوک ترمینال یا سیم کشی منجر می شود |
مس اندازه گیری دما | ورق برنجی به قطر 15 میلی متر ، ضخامت 1 میلی متر با رنگ سیاه و سفید ، سطح جلوی ورق مس گرد با سطح تخته سه لا برابر است |
نقاط اندازه گیری دما | 16 امتیاز در هر سطح ، در مجموع 64 نقطه اندازه گیری دما |
آرایش نقطه اندازه گیری دما | توزیع مربع 100 × 100 میلی متر ، می تواند 76 × 76 میلی متر یا 50 × 50 میلی متر باشد |
تخته سه لا | ضخامت 20 میلی متر ، رنگ مشکی مات در جلو و فیلم خاکستری در پشت |
مواد قاب | توسط قاب آلومینیومی صنعتی ثابت می شود ، ضخامت آلومینیوم 1.5 میلی متر ، تقویت کننده تحمل کننده پایین ، مشخصات بالشتک پایین یا خواب است |
ویژگی های تجهیزات | گوشه آزمون اندازه گیری دما را می توان منتقل کرد ، پایین مجهز به چرخ های گوشه ای مقاوم در برابر سایش ترمز 2 یا 3 اینچ ، ارتفاع کل حدود 100 میلی متر است و بار ≥1000 کیلوگرم است |
اختیاری | ابزار اندازه گیری و ضبط دما |
اصل آزمون:
ترموکوپل های مورد استفاده برای تعیین افزایش دما سطح دیوارها ، سقف و کف گوشه آزمون در پشت دیسک های کوچک سیاه و سفید مس یا برنج به قطر 15 میلی متر و ضخامت 1 میلی متر متصل شده اند.قسمت جلوی دیسک با سطح تخته یکسان است.ترموکوپل ها برای نظارت بر دما در هر نقطه در زمان واقعی به دستگاه اندازه گیری دما متصل می شوند.
خدمات سفارشی:
Sinuo می تواند اندازه های مختلف را با توزیع اندازه گیری دما متفاوت با توجه به نیازهای خاص مشتری سفارشی کند.و گوشه های آزمون ما به خوبی رنگ آمیزی شده اند ، کوپل های ماسوره ای و مس های اندازه گیری به خوبی آرایه شده اند ، همه زنجیره های مضراب به بلوک ترمینال هدایت می شوند ، که برای مشتری متصل است تا به ابزار اندازه گیری و ضبط دما متصل شود.
