زنگ تست آزمایش سیگنال زنگ IEC 61000-4-12 تجهیزات تست EMC

مقدار تولیدی:	1
قیمت:	Customized
بسته بندی استاندارد:	تخته سه لا
دوره تحویل:	20 روز
روش پرداخت:	L / C ، ، T / T ، Western Union ، MoneyGram
ظرفیت تامین:	20 مجموعه در هر ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SN6616

استاندارد کاربردی:

IEC 61000-4-12

محتوای تست:

آزمایش ایمنی امواج نوسانی

جلو باز شکل موج ولتاژ مدار باز (T1):

Max. حداکثر 4KV 4 کیلوولت

جبهه موج جریان اتصال کوتاه (T2):

P1 -0.9μs

امپدانس خروجی:

12Ω ، 30Ω

روش تزریق فاز:

ناهمزمان یا همزمان

برجسته کردن:

IEC 61000-4-12 تجهیزات آزمایش EMC

تجهیزات تست 4KV EMC

ژنراتور امواج زنگ دار

توضیحات محصول

ژنراتور تست سیگنال موج زنگ IEC 61000-4-12

بررسی اجمالی محصولات:

از ژنراتور زنگ زنگ برای شبیه سازی امواج گذرا و نوسانات میرایی غیرمتداول میرا شده در خطوط برق ولتاژ پایین ، خطوط کنترل و خطوط سیگنال در شبکه های عمومی و خصوصی استفاده می شود.یک پایه ایده آل و هنجاری برای ارزیابی ایمنی تجهیزات الکتریکی و الکترونیکی برای مصارف خانگی ، تجاری و صنعتی ارائه می دهد.

گذرا به دلیل سوئیچینگ قدرت و کنترل (یا در اثر برخورد صاعقه) باعث ایجاد تداخل موج زنگ در خطوط برق ، خطوط کنترل و خطوط سیگنال می شود.ایجاد یک معیار مشترک برای ارزیابی عملکرد ایمنی تجهیزات الکتریکی و الکترونیکی برای مصارف خانگی ، تجاری و صنعتی.

این ژنراتور سیگنال زنگ مطابق با استانداردهای IEC 61000-4-12/ GB/ T 17626.12 "سازگاری الکترومغناطیسی (EMC)-تکنیک های آزمایش و اندازه گیری-آزمون ایمنی موجهای نوسانی" و ANSI-C62-41 "راهنمای IEEE برای افزایش ولتاژهای پایین مدارهای تغذیه ولتاژ AC ”، مورد نیاز IEC 61009-1 بند 9.19.1 و غیره

پارامترهای فنی:

فرکانس نوسان ولتاژ مدار باز (1/T)	100kHz ± 10
ولتاژ خروجی مدار باز (PK1)	(250V ~ 4000V) ± 10
شکل موج ولتاژ مدار باز جلو (T1) (10 ~ ~ 90))	PK1: 0.5μs ± 30
باز کردن نرخ پوسیدگی ولتاژ مدار	40٪ <(PK2)/(PK1) <110٪
	40٪ <(PK3)/(PK2) <80٪
	40٪ <(PK4)/(PK3) <80٪
اتصال کوتاه جلو موج جلو (T2) (10 ~ ~ 90))	P1 ≤0.9μs
جریان اتصال کوتاه (PK1) در 3500 ولت	292A ± 10 at در 12Ω
جریان اتصال کوتاه (PK1) در 3500 ولت	117A ± 10 در 30Ω
فاصله نبض مجاور	1s ~ 99s
تعداد نبض ها	1 ~ 9999 بار
روش خروجی	تعویض یا تناوب قطبی مثبت و منفی خودکار
امپدانس خروجی	12Ω ، 30Ω
روش تزریق فاز	ناهمزمان یا همزمان (0 درجه ~ 360 درجه)
نمونه شبکه کوپلینگ / جداسازی	اختیاری ، شبکه اتصال / جداسازی با ژنراتور افزایش رعد و برق

ساختار:

رابط LCD 7 اینچی لمسی ، دارای ویژگی های فراوان ، عملکرد آسان و ارتقاء نرم افزار

شبکه قدرت تک فاز 10A (16A) ، طراحی 2 در 1 ، مینیاتوریزه.

خروجی EUT دارای سوکت پانل با مقاومت بالا است و اتصال نمونه آزمایش راحت تر و قابل اطمینان تر است.

ولتاژ کار EUT ، نظارت بر جریان ، ولتاژ بیش از حد ، حفاظت از جریان بیش از حد

منبع تغذیه ولتاژ بالا با برنامه کنترل شده ، دارای ولتاژ بالا ، حفاظت از جریان بیش از حد و اتصال کوتاه.

خروجی موج زنگ تشخیص هوشمند ، با هشدار برای خطای ولتاژ و بدون خروجی

عملکرد تشخیص خود ، می تواند خروجی های غیر طبیعی ولتاژ بالا و موج زنگ را به طور هوشمند قضاوت کند.

سوئیچ اصلی برای اطمینان از شکل موج پایدار ، با قابلیت مقایسه قوی و عمر طولانی ، سوئیچ وارداتی را تصویب می کند.

شکل موج توسط یک اسیلوسکوپ خارجی نشان داده می شود (اسیلوسکوپ باید توسط کاربر تهیه شود)

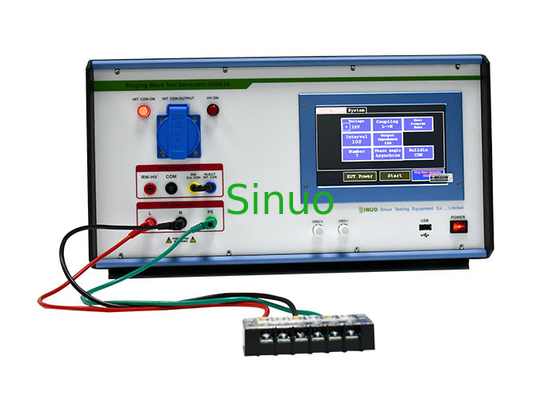

زنگ تست آزمایش سیگنال زنگ IEC 61000-4-12 تجهیزات تست EMC 0
