سیستم تست درب باز درب کابینت های ذخیره سازی یخچال EN 16825
| Applied Standard: | EN 16825: 2016 | Electrical Control: | میتسوبیشی PLC |
| Display Mode: | صفحه لمسی 7 اینچ | Drive Mode: | سیلندر |
| Door Open Angle: | 0-90 درجه | Door Open Speed: | 0-10 بار در دقیقه |
| Test Stations: | قابل تنظیم است | ||
| High Light: | EN 16825 سیستم آزمون بسته شدن درب باز,10 بار در دقیقه سیستم آزمایش بسته شدن درب باز |
||

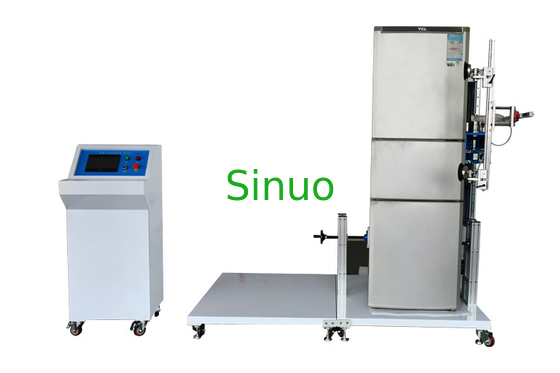

سیستم تست درب باز درب کابینت های ذخیره سازی یخچال EN 16825
بررسی اجمالی محصولات
تجهیزات آزمایش باز و بسته کشوی درب کابینت های ذخیره سازی یخچال مطابق با استاندارد EN 16825: 2016 و الزامات سفارشی مشتری طراحی و ساخته شده است ، برای آزمایش دوام درب عمودی کابینت های ذخیره سازی یخچال عمودی استفاده می شود ، و همچنین برای اقدامات باز و بسته شدن درها همراه با آزمون مصرف انرژی.این یک تجهیزات تست کاملاً خودکار اختصاصی ، مناسب برای آژانسهای آزمایش و صدور گواهینامه ، آزمایشگاههای کارخانه و سایر بخشهای آزمایش است.
این تجهیزات از کنترل هوشمند PLC و صفحه نمایش لمسی LCD رنگی استاندارد استفاده می کنند ، مجهز به محرک های قابل تنظیم موقعیت و مکش های خلاuum برای جذب سطح درب است.زاویه آزمون ، سرعت و زمان باز و بسته شدن درب می تواند از پیش تعیین شده باشد ، به طوری که اقدامات باز و بسته شدن را به طور واقعی شبیه سازی می کند ، دستیابی به یک روش کنترل هوشمند و چندین عملکرد در یک دستگاه.
پارامترهای فنی
| نه: | مورد | فهرست |
| 1 | منبع تغذیه ورودی | نیازهای منبع تغذیه محلی مشتری را مطابقت دهید |
| 2 | کنترل برق | میتسوبیشی PLC |
| 3 | پریشانی | صفحه لمسی Weinview 7 ” |
| 4 | راندن | سیلندر |
| 5 | نمونه های مناسب |
حداکثر2 بخش عمودی ، و هر بخش عمودی 1 در دارد (یا می توان سفارشی کرد) |
| 6 | ستون |
ستون چپ باز و بسته شدن درب ، ستون راست باز و بسته شدن درب ، هر ستون شامل مکانیزم بالابری است که می تواند ارتفاع دستکار را متناسب با موقعیت باز و بسته شدن درب تنظیم کند (یا با توجه به انواع و مقادیر نمونه قابل تنظیم است) |
| 7 | دستکاری کننده |
دستکاری های چپ برای باز و بسته شدن درب: 1 مجموعه (مرتب شده روی ستون باز و بسته شدن درب) ؛ دستیارهای مناسب برای باز و بسته شدن درب: 1 مجموعه (مرتب شده روی ستون باز و بسته شدن درب) ؛ (یا با توجه به انواع و مقادیر نمونه قابل تنظیم است) |
| 8 | ساختار جذب |
مکش خلاuum ، جذب مداوم و پایدار ، سقوط نخواهد کرد ، هر مجموعه ای از مانیتورها به یک مجموعه مجهز هستند (یا با توجه به انواع و مقادیر نمونه قابل تنظیم است) |
| 9 | زمان باز و بسته شدن درب | می توان آن را از قبل روی صفحه لمسی تنظیم کرد ، 0-999999 قابل تنظیم است ، پس از رسیدن به زمان آزمون از پیش تعیین شده ، به طور خودکار آزمایش را متوقف کنید |
| 10 | زاویه باز و بسته شدن درب | 0-90 درجه می تواند روی صفحه لمسی از پیش تعیین شده باشد ، قابل تنظیم است |
| 11 | زاویه باز و بسته شدن درب زمان ساکن بودن را دارد | می توان روی صفحه لمسی از پیش تنظیم کرد ، 0-99999.9S قابل تنظیم است |
| 12 | سرعت باز و بسته شدن درب | 0-10 بار در دقیقه ، می تواند از قبل روی صفحه لمسی تنظیم شود ، قابل تنظیم است |
| 13 | زمان باز و بسته شدن درب | می توان بر روی صفحه لمسی از پیش تعیین شده ، 0-99H59M59S قابل تنظیم است |
| 14 | زمان کل باز و بسته شدن درب | می توان بر روی صفحه لمسی از پیش تعیین شده ، 0-99H59M59S قابل تنظیم است |
| 15 | مکانیسم کمکی موقعیت یابی برای نمونه ها | یک مجموعه ، فاصله بین کابینت ذخیره سازی یخچال و تجهیزات آزمایش را ثابت کرد |
| 16 | مطالب آزمایشی | باز و بسته شدن درب |
| 17 | حفاظت | محافظت ایمنی مانند نشت ، اتصال کوتاه و اضافه بار |
| 18 | ابعاد کلی تجهیزات | WDH = تقریباً1300 × 900 2000 میلی متر |
| 19 | وزن تجهیزات | 180 کیلوگرم |
اصل کار و ساختار تجهیزات
اصل کار
باز و بسته شدن درب ساختار دو سیلندر را اتخاذ می کند ، عمل باز شدن توسط یک سیلندر و عمل بسته شدن توسط یک سیلندر دیگر تکمیل می شود.سیلندر بازشو به آرامی به لیوان مکش خلاuum متصل می شود و مکانیسم بسته شدن عملکرد محدودیت زاویه ای دارد.
ساختار تجهیزات
این ساختار ستون را تصویب می کند ، مجهز به یک ساختار ستون باز و بسته شدن درب دو ایستگاه است.هر ستون شامل یک مجموعه از مکانیزم باز و بسته شدن درب است که می تواند آزمایش یک کابینت ذخیره سازی یخچال دار با یک درب عمودی در دو جهت عمودی را برآورده کند.ساختار را می توان با توجه به نوع و مقدار نمونه مشتری سفارشی کرد.
