IEC 62196-1 آزمون سنجش قابلیت انعطاف پذیری برای هادیهای دور آماده
| Applied Standard: | IEC 62196-1: 2020 | Applied Clause: | بند 13.2.1 |
| Applied Figure: | شکل 11 | Applied Sample: | هادی های گرد ناآماده |
| Material: | فولاد | Quantity: | 16 عدد |
| High Light: | IEC 62196-1 ابزارهای اندازه گیری تست قابلیت جابجایی,شکل 11 ابزارهای اندازه گیری تست قابلیت جابجایی |
||

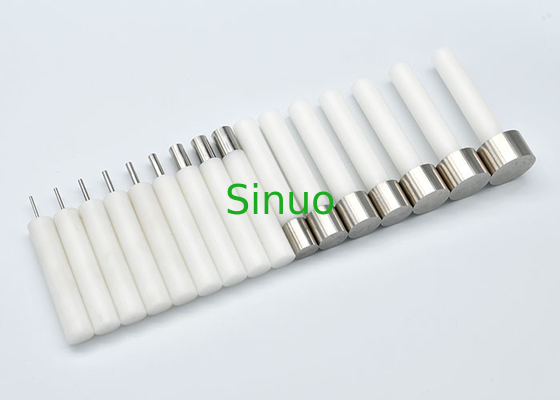

IEC 62196-1 گیج های تست درج پذیری برای هادی های گرد آماده نشده
بررسی اجمالی محصولات:
گیج ها مطابق با IEC 62196-1:2014 بند 13.2.1 شکل 6 جدول 7، IEC 62196-1:2020 بند 13.2.1 شکل 11 جدول 2 هستند.
آنها برای تأیید اینکه پایانه های نوع پیچی باید اتصال مناسب هادی های مس یا آلیاژ مس با سطح مقطع نامی را که در جدول 2 IEC 62196-1:2020 نشان داده شده است، اجازه دهند.
پارامترهای فنی:
کل 16 عدد
ساخته شده از فولاد، با دسته نایلون.
ابعاد و اشکال مطابق شکل و جدول استاندارد زیر ساخته شده است:
|
قابل انعطاف mm2 |
سفت و سخت (جامد یا رشته ای) mm2 |
قطر a میلی متر |
تحمل برای الف میلی متر |
| 1.5 | 1.5 | 2.4 |
0 -0.05 |
| 2.5 | 4 | 2.8 |
0 -0.05 |
| 4 | 6 | 3.6 |
0 -0.06 |
| 6 | 10 | 4.3 |
0 -0.06 |
| 10 | - | 5.3 |
0 -0.06 |
| 16 | 25 | 6.9 |
0 -0.07 |
| 50 | 70 | 12.0 |
0 -0.08 |
| 70 | - | 14.0 |
0 -0.08 |
| - | 150 | 18.0 |
0 -0.08 |
| 150 | 185 | 20.0 |
0 -0.08 |
| 185 | 240 | 25 |
0 -0.08 |
| 240 | 300 | 28 |
0 -0.08 |
| 300 | 400 | 28.5 |
0 -0.08 |
| 400 | 500 | 33 |
0 -0.08 |
| 500 | 630 | 37 |
0 -0.08 |
| 630 | 800 | 41 |
0 -0.08 |
|
حداکثر سطح مقطع هادی ها و گیج های مربوطه. جنس: فولاد |
|||
