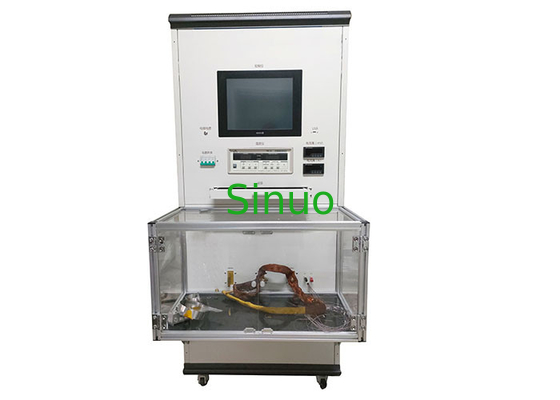

IEC 62196-1 سیستم تست افزایش دما قابل برنامه ریزی 1000A
| Applied Standard: | IEC 62196-1: 2020 | Applied Figure: | شکل A 109، C 109، D 109 |
| Output Current: | 500A یا 1000A | Output Voltage: | Max. حداکثر DC5V DC5V |
| Test Current Stability: | ± (1٪ مقدار مجموعه + 5 کلمه) | Current Display Accuracy: | ± (0.5٪ خواندن + 0.5٪ محدوده) |
| Temperature Measurement Points: | 16 کانال | Temperature Measuring Range: | 0 تا 260 ℃ |
| High Light: | 1000A سیستم تست افزایش دما قابل برنامه ریزی,IEC 62196-1 سیستم تست افزایش دما |
||
سیستم تست افزایش دما قابل برنامه ریزی IEC 62196-3-1 1000A
بررسی اجمالی محصولات:
این سیستم تست افزایش دما الزامات تست IEC 62196-1: 2020 بند 24، IEC 60309-1: 2012 بند 22، IEC60309، IEC60998، IEC60669، IEC60669، IEC61058، IEC61058، IEC61058، IEC61058، IEC61058، IEC6069، IEC6039، IEC6039، IEC6069، IEC6039، IEC6039، IEC6039، IEC6039، IEC6039، IEC6039، IEC6039، IEC6039، IEC6039، IEC6039، IEC6049، IEC60309، IEC60309، IEC60309، IEC60304 می تواند برای ارزیابی شرایط گرمایش سطح لوازم جانبی الکتریکی در هنگام اتصال لوازم الکتریکی به جریان بار و اینکه آیا افزایش دمای الکترود مطابق با الزامات استاندارد است، استفاده شود.
پارامترهای فنی:
1. کنترل برنامه کامپیوتری برای تنظیم منبع جریان DC:
حداکثر ولتاژ خروجی: DC5V
جریان تست ثابت و قابل تنظیم خروجی: DC1 ~ 50 ~ 500A دو دنده به طور مداوم قابل انتخاب یا DC 10 ~ 1000.0A قابل سفارشی سازی
پایداری جریان تست: ± (1٪ مقدار تنظیم + 5 کلمه)، زمان پاسخ 1S
دقت نمایش فعلی: ± (0.5٪ خواندن + 0.5٪ محدوده)
دقت نمایش ولتاژ امپدانس: ± (0.3% خواندن + 5 کلمه)
2. حالت کار: حالت مداوم، حالت خاموش، حالت کنترل دمای خودکار
حالت خاموش و روشن مداوم:
زمان تست حالت پیوسته: 0.01 تا 99.99 ساعت
زمان روشن/خاموش در حالت خاموش: 0.01 تا 99.99 ساعت
زمان خاموش: 1 تا 9999 بار، دستگاه به طور خودکار با رسیدن به زمان متوقف می شود
تنظیمات فعلی: تنظیمات کنترل برنامه کامپیوتری
3. حالت کنترل دمای خودکار: شما می توانید دمای پایدار را تنظیم کنید و به طور خودکار مقدار فعلی مناسب را پیدا کنید
به طور خودکار نتیجه فعلی را که به مقدار افزایش دما نیاز دارد، بدست آورید
اندازه گیری دما:
تستر دما چند کاناله
| محدوده اندازه گیری | 0 ~ 260 ℃، دقت 0.3٪ از خواندن + 1 ℃؛وضوح: 0.1 ℃ |
| نقاط اندازه گیری دما | 16 کانال (شامل 1 نقطه برای اندازه گیری دمای محیط) |
| سرعت اسکن دما | 1 تا 255 ثانیه برای همه کانال ها |
| ثبت داده های دما |
تکمیل شده توسط کامپیوتر مجهز به نرم افزار تست کامپیوتری |
| ترموکوپل اندازه گیری دما | ترموکوپل فیلامنت Ω شرکت آمریکایی J type 30AWG طول 2 متر مجموعا 16 عدد |
| کاوشگر دما | برای تست بدون آسیب رساندن به دستگاه می توان آن را با AC300V شارژ کرد |
| دقت ترموکوپل | کلاس I |
| محدوده دمای تست ترموکوپل | -50 ~ 260 ℃ |
| ثبت داده های دما | به طور خودکار توسط کامپیوتر، مجهز به نرم افزار تست کامپیوتر، تکمیل می شود و می تواند گزارش های اکسل را صادر کند. |
پیکربندی کامپیوتر:
CPU1.8G، حافظه 4G، هارد دیسک 128G، سیستم عامل ویندوز 7 و نرم افزار پردازش OFFICE
دارای رابط ارتباطی RS232
منحنی تغییر دما را به صورت خودکار ضبط می کند، می تواند داده ها را پرس و جو کند، چاپ کند و صادر کند
عملکرد نرم افزار:
A. حالت های مختلف کار را می توان تنظیم کرد: حالت مداوم، حالت خاموش، حالت کنترل دما
ب. تنظیمات کنترل برنامه فعلی
ج. ثبت خودکار داده ها و رسم منحنی ها: منحنی افزایش دما-زمان، منحنی زمان فعلی، منحنی افزایش دما-جریان، صادرات داده و سایر توابع
