VW 80000-2017 اتاق تست تراکم قطعات خودرو
| Applied Standard: | VW 80000-2017 | Applied Figure: | بند 11.15.1 |
| Temperature Range: | محیط ~ 60 درجه سانتی گراد | Temperature Fluctuation: | ≤1 |
| Temperature Accuracy: | 0.1 0.1 | Heating Rate: | ≥10 ℃/30 دقیقه |
| Cooling Rate: | ≥65 ℃/75 دقیقه | Humidity Range: | 100٪ RH (+0٪ ، -5٪ ، فرآیند تراکم) |
| High Light: | VW 80000-2017 اتاق آزمایش تراکم,بند 11.15.1 اتاق آزمایش تراکم,100٪ RH آزمایش آزمایش تراکم |
||

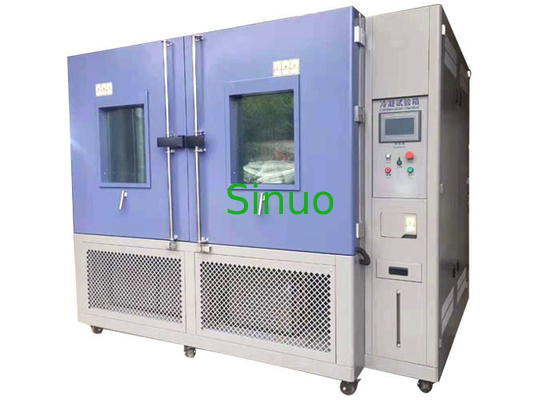

VW 80000-2017 اتاق تست تراکم قطعات خودرو
بررسی اجمالی محصولات:
این محفظه آزمایش تراکم شرایط آزمایش تراکم .VW 80000-2017 ، DIN EN ISO 6270-2 ، GS95011-4-2004 ، DIN 50017 و غیره را برآورده می کند.
تراکم روی ماژول های الکترونیکی در وسایل نقلیه موتوری را شبیه سازی می کند.این به منظور ارزیابی استحکام ماژول های الکترونیکی با توجه به تراکم است.
پارامترهای فنی:
| اندازه | منطقه کار | 600*500*830 میلی متر (W*D*H) |
| اندازه خارجی | تقریباً1200*750*1300 میلی متر (W*D*H) | |
| کارایی | محدوده دما | محیط ～ 60 ℃ (دمای معمول استفاده شده: 38 ℃/49 ℃/60 ℃) |
| نوسان دما | ≤1 ℃ (± ± 0.5 ℃ ، تست شده بر اساس GB/T5170-2008) | |
| دقت دما | 0.1 ℃ | |
| انحراف دما | ± 2 | |
| محدوده رطوبت | 100٪ RH (+0٪ ، -5٪ ، در زمان تراکم) | |
| نرخ گرمایش | ≥10 ℃/30min (با بار فولاد 20 کیلوگرم ، تست تراکم VW80000-2013 را ملاقات کنید) | |
| میزان خنک کننده | ≥65 ℃/75min (با بار فولاد 20 کیلوگرم ، تست تراکم VW80000-2013 را ملاقات کنید) | |
| قطعات اندازه گیری دما و رطوبت | برای اندازه گیری دما از سنسور دما PT100 با دقت بالا A استفاده کنید | |
| روش گرمایش | گرمایش الکتریکی ، تنظیم PID ، محرک: رله حالت جامد | |
| سیستم گرمایش | قاب حرارتی سرامیکی جدید ، با سیم گرمایشی وارد شده از آلمان در وسط ، قطر سیم ضخیم ، مقاومت در برابر درجه حرارت بالا ، مقاومت در برابر خشک شدن | |
| سیستم مرطوب کننده | رطوبت خارجی ، لوله مرطوب کننده طراحی U شکل و سوراخ پروب بیش از حد دما را تصویب می کند ، | |
| سیستم رطوبت زدایی | با استفاده از روش رطوبت زدایی با دمای نقطه ای شبنم سیم پیچ تبخیر کننده | |
| سیستم تامین آب | منبع آب مرطوب کننده کنترل خودکار را اتخاذ می کند ، و آب باقی مانده را می توان بازیافت کرد ، در مصرف آب صرفه جویی و مصرف را کاهش می دهد | |
| سیستم خنک کننده | کمپرسور Tecumseh کاملاً محصور وارد شده از فرانسه ، با استفاده از مبرد R404 و R23 DuPont سازگار با محیط زیست | |
| تونل باد | مجرای هوای گردشی اجباری برای اطمینان از دمای یکنواخت در اتاق کار ؛بخاری ، کولر و سنسورهای دما در مجرای هوا نصب شده است | |
| خروجی میعانات | دارای سوراخ های خروجی برای میعانات استودیویی و میعانات واحد | |
| محدوده زمان بندی | 1 ～ 9999 دقیقه/ساعت | |
| مواد | جنس دیوار بیرونی | صفحه آهن A3 پاشیده شده است |
| جنس دیوار داخلی | صفحه فولاد ضد زنگ SUS304 | |
| مواد عایق | فوم پلی اورتان سفت و سخت | |
| پنجره مشاهده | پنجره شیشه ای مقاوم در برابر انفجار سه لایه | |
| سوراخ سربی | 2 سوراخ سرب Φ100mm ، با روکش و پلاگین نرم ، در دیوارهای چپ و راست محفظه واقع شده است | |
| قفسه نمونه | 2PCS ، مواد فولادی ضد زنگ SUS304 ، مسیر ذخیره سازی فاصله قابل تنظیم ، قفسه نمونه را می توان با توجه به نیاز بالا و پایین تنظیم کرد ، به طور مساوی 30 کیلوگرم/لایه را تحمل می کند. | |
| سبک | یک لامپ روشنایی در بالای پنجره مشاهده وجود دارد که توسط سوئیچ خارج از درب کنترل می شود ، که برای مشاهده راحت و واضح است | |
| کاستورهای متحرک |
4 کاستور متحرک
|
|
| مخزن مرطوب کننده | مخزن آب فولاد ضد زنگ 304 با کیفیت بالا | |
| عنصر کنترل |
استفاده از کنترل کننده دما و رطوبت قابل برنامه ریزی MCGS (صفحه نمایش لمسی رنگی 7 اینچی 16 بیتی واقعی) ؛حالت عملکرد منوی انگلیسی ، 120 برنامه برنامه حافظه ، هر گروه برنامه شامل 1200 بخش برنامه ، همه حلقه ها ، تا 999 بار است.کنترل کننده: کنترل کننده با صفحه انگلیسی دارای عملکرد تشخیص خود است ، علت خرابی و روش درمان را مشخص می کند ، داده ها و فرایند آزمایش را ثبت می کند و دارای رابط استاندارد ارتباطی دیسک RS232 یا U است. |
|
