IEC 62196-1 تجهیزات تست انعطاف پذیری قدرت خودروهای برقی غیر قابل تعویض
| Applied Standard: | IEC 62196-1Ed.4 | Drive Mode: | سرو موتور |
| Flexing Angle: | 0-360 درجه را می توان آزادانه تنظیم کرد | Flexing Rate: | 0-60 چرخه در دقیقه ، می تواند از پیش تعیین شده باشد |
| Control Mode: | صفحه لمسی | Flexing Cycles: | 09999999 can را می توان از پیش تعیین شده ، 20000 چرخه پیش فرض |
| High Light: | تجهیزات آزمایش انعطاف پذیری قدرت غیر قابل تحمل,IEC 62196-1 تجهیزات آزمایش انعطاف پذیر,تجهیزات تست خودرو با صفحه لمسی |
||

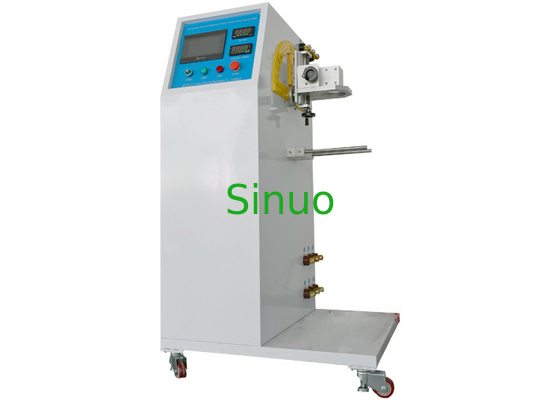

دستگاه تست انعطاف پذیری قدرت مکانیکی غیرقابل تعویض خودروهای برقی
اطلاعات محصول:
تجهیزات آزمایش برای پردازش آزمایش خمش بار مکانیکی دوشاخه های خودرو ، پریزها و لوازم جانبی غیر قابل اتصال مجدد استفاده می شود.
از موتور سروو برای حرکت صفحه گردان استفاده می کند ، تا نمونه به چپ و راست بچرخد ، وقتی چرخه های آزمایش به مقدار از پیش تعیین شده برسند ، آزمایش بطور خودکار متوقف می شود.
استاندارد و بندهای کاربردی:
IEC 62196-1Ed.4CDV 2020 بند 26.4 ، شکل 20 ، جدول 14.
ساختار:
این دستگاه توسط یک موتور سروو هدایت می شود ، با صفحه آلومینیومی نصب شده برای نمونه های بزرگ ، می تواند متوجه شود که محور نوسان در هنگام بستن نمونه تا حد ممکن با نقطه ورود طناب مطابقت دارد ، در نتیجه به حداقل جابجایی جانبی کابل انعطاف پذیر و بار.
پارامترهای فنی:
| ایستگاه آزمایش | تنها |
| روش کنترل الکتریکی | کنترل یکپارچه PLC ، عملکرد رابط لمسی انسانی 7 اینچی |
| حالت رانندگی | سرو موتور |
| نمونه روش بستن | بست مکانیکی ، موقعیت نقطه گیر قابل تنظیم است |
| زاویه انعطاف پذیر | 0-360 درجه را می توان آزادانه تنظیم کرد (90 درجه پیش فرض ، 45 درجه در دو طرف عمودی) |
| نرخ انعطاف پذیری | 0-60 چرخه در دقیقه ، می تواند از پیش تعیین شده باشد |
| چرخه های انعطاف پذیر | 09999999 can را می توان از پیش تعیین شده ، 20000 چرخه پیش فرض |
| بارهای وزن | 20N ، 25N ، 50N ، 75N ، 100N ، 120N ، 140N ، 180N |
| قدرت بار | خارجی (شامل نمی شود) ، کابینت بار با ولتاژ قابل تنظیم بین هادی 0-250V و جریان AC0-800A قابل تنظیم اختیاری است |
| قضاوت آزمایشی | قضاوت بر اساس سیگنال های داده شده هنگام جریان یا عدم جریان |
| ابعاد و وزن تجهیزات | W950*D650*H1600mm ، کل دستگاه حدود 320 کیلوگرم است |
| منبع تغذیه | تک فاز AC220V ± 10٪ ، 60Hz ، 10A |
