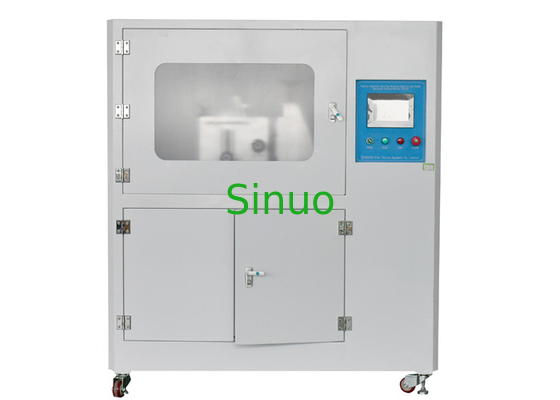

IEC62196-1 تستر ظرفیت شکستن دوشاخه و اتصالات خودرو برقی
| Applied Standard: | IEC62196-1 ، IEC60309-1 | Drive Mode: | موتور موتور سروو |
| Linear Stroke: | 0-100 میلی متر | Conduction Time: | 0-99.9 ثانیه |
| Test Frequency: | 0-10 چرخه/دقیقه | Speed of Insertion and Separation: | 0-0.85m/s را می توان از پیش تنظیم کرد |
| High Light: | دستگاه تست ظرفیت شکستن پلاگین خودرو,IEC 62196 دستگاه تست ظرفیت شکستن پلاگین |
||
IEC62196-1 تستر ظرفیت شکستن دوشاخه و اتصالات خودرو برقی
اطلاعات محصول:
تجهیزات آزمایش برای بررسی اینکه آیا لوازم جانبی الکتریکی مانند رابط های شارژ خودروهای برقی ، دوشاخه های صنعتی ، پریزهای برق و کوپلرها می توانند در برابر فشارهای مکانیکی ، الکتریکی و حرارتی که در حین کار معمولی رخ می دهد ، بدون سایش بیش از حد و یا سایر اثرات مضر ، مقاومت کنند.
سروو موتور مکانیسم را به حرکت در می آورد تا نمونه های آزمایش اقدامات درج و برداشت را تکرار کند.برای آزمایش ظرفیت شکست می توان از بار خارجی استفاده کرد.زمان روشن / خاموش ، سرعت آزمایش ، ضربه و زاویه همه می توانند روی صفحه لمسی از پیش تعیین شده باشند.
استاندارد و بندهای کاربردی:
IEC62196-1: 2014 "دوشاخه ، پریزها ، اتصالات خودرو و ورودی خودرو-شارژ رسانای خودروهای برقی-قسمت 1: الزامات عمومی" بند 22 و بند 23
IEC60309-1: 2012 "دوشاخه ، پریزها و اتصال دهنده ها برای اهداف صنعتی-قسمت 1: الزامات عمومی" بند 20 و بند 21
ساختار:
این قاب یکپارچه ، با موتور سروو ، پیچ توپ دقیق و تسمه زمان بندی ، با صفحه لمسی رنگی برای عملکرد انسانی و صفحه نمایش دیجیتالی قدرتمند و PLC برای کنترل هوشمند ، دارای گیره قابل تنظیم سه محوره برای آزمایش طول عمر رابط است.
پارامترهای فنی:
| ایستگاه تست | تنها ، می تواند سفارشی شود |
| روش کنترل الکتریکی | کنترل یکپارچه PLC هوشمند ، با صفحه لمسی انسانی رنگی |
| حالت رانندگی | موتور موتور سروو |
| نمونه روش بستن | بست مکانیکی ، موقعیت نقطه بست می تواند در امتداد وسایل 3 محور قابل تنظیم باشد |
| سکته مغزی خطی | 0-100 میلی متر ، می تواند از پیش تعیین شده (فاصله بین دوشاخه تست و سوکت تست≥ 50 میلی متر) |
| زمان هدایت | 0-99.9 ثانیه ، می توان از پیش تعیین شده (تماس الکتریکی باید بیش از 4 ثانیه ، حداقل 2 ثانیه حفظ شود) |
| سرعت درج و جداسازی | 0-0.85m/s را می توان از پیش تعیین شده ، به طور پیش فرض (0.8 ± 0.1) m/s |
| چرخه های آزمایش | چرخه 0 ~ 999999 ، می تواند از پیش تعیین شده باشد (سکته مغزی عبارت است از قرار دادن یا خروج یک فیش یا کانکتور وسیله نقلیه با لوازم جانبی آن. یک چرخه شامل دو ضربه ، یکی برای درج و دیگری برای خروج است.) |
| فرکانس تست | 0-10 چرخه/دقیقه ، می توان از پیش تعیین شده (3.75 دور/دقیقه = 7.5 استوک/دقیقه) |
| قدرت بار | خارجی ، ارائه استاندارد ولتاژ مورد نیاز ، جریان و ضریب توان ، باید توسط کاربر آماده شود |
| کابینت بار اختیاری | توجه: فقط با کابینت بار AC ، 0-70A ، ولتاژ 0-300V |
| محتویات تست |
تست ظرفیت اتصال رابط/شارژ دستگاه اتصال دهنده دستگاه / رابط شارژ تست طول عمر عادی |
| تابع تشخیص | زنگ مدار باز را می توان در حین آزمایش تحت بار تحقق بخشید و چرخه ها را می توان در زمان واقعی ثبت کرد. |
| حفاظت ایمنی | حفاظت از زمین ، حفاظت از اتصال کوتاه |
| ابعاد و وزن تجهیزات | W1000*D750*H1200mm ، کل دستگاه حدود 150 کیلوگرم است |
| منبع تغذیه | تک فاز AC220V ± 10٪ ، 50/60Hz ، 10A |
