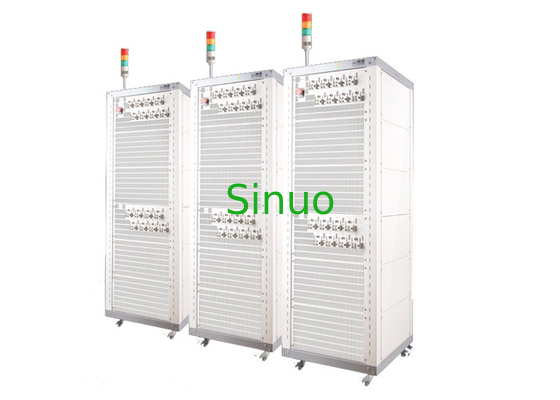

IEC 62133 400w تجهیزات تست باتری سرب چند حالته و لیتیوم
| Voltage Range: | 100mV ~ 20V | Min. Discharge Voltage: | 0 V |
| Current Range: | 1A~200A | Power: | 4000 وات |
| Loop Measure Range: | ~65535 بار | Max Steps Per Loop: | 254 |
| High Light: | 400W تجهیزات تست باتری لیتیوم,IEC 62133 تجهیزات تست باتری |
||
IEC 62133 تجهیزات تست ظرفیت باتری برای ماشین 20V 200A
استانداردها:
مواد 6.3 و 6.4 GB31241-2014 "الزامات ایمنی باتری های لیتیوم یون و بسته های باتری برای محصولات الکترونیکی قابل حمل" ،
IEC 62133-2012 "سلولها و باتریهای ثانویه حاوی قلیایی یا سایر غیرآسید الکترولیتها-الزامات ایمنی برای سلولهای ثانویه مهر و موم شده قابل حمل ، و برای باتریهای ساخته شده از آنها ، برای استفاده در برنامههای قابل حمل" مقاله 7.3.8 و 7.3.9
GB/T31485 ، EN ، UN38.3 ، UL 2054 ، QC/T 744-2006 ، QC/T 743-2006
بررسی اجمالی:
1. محدوده کاربرد: این سیستم شارژ و تخلیه برای آزمایش جامع لیتیوم پلیمر ، یون لیتیوم ، هیدرید فلز نیکل ، عملکرد نیکل ، سرب اسید و باتری های دیگر مناسب است.تحقیق در مورد باتری ؛تولید باتری کوچک و مرتب سازی ظرفیت ؛باتری های ترکیبی ، رایانه های نوت بوک/ باتری باتری ، باتری تلفن هوشمند ، پاور بانک ، باتری لیتیوم خودروی برقی جدید 18650 و سایر آزمایشات محصول.
2- سخت افزار سیستم پایدار و قابل اعتماد است و هر کانال دارای منبع ولتاژ ثابت جریان و سخت افزار مستقل است.
3. طرح تنظیم مرحله می تواند به طور مستقل برای قطع مداوم تنظیم شود.عملکرد مرحله "ادامه" بعد از "توقف" (از جمله) در هر شرایطی اضافه می شود.
4. جمع آوری سریع اطلاعات ، جمع آوری دقیق تغییرات ولتاژ و جریان ، و عملکرد قدرتمند ورود به سیستم.تنها داده و پردازش منحنی ، عملکرد گزارش.داده ها و داده ها را می توان به داده های متنی عالی و کل پردازش کلی ویرایش کرد.
5. انواع مختلف ساعت ها را می توان با مشخصات مختلف باتری های دکمه سلول باتری و باتری های تست ترکیبی مطابقت داد.
6. می توان از آن بصورت آفلاین استفاده کرد ، دما و مقاومت داخلی را می توان اندازه گیری کرد و عملکرد smbus باتری لپ تاپ را نیز اندازه گیری کرد.
7. ولتاژ تغذیه نرمتر می شود ، شماره جعبه را می توان تغییر داد و محدوده را می توان تغییر داد.
8. پورت سریال اختیاری ، اتصال به شبکه و usb.از حالت c/s استفاده می کند و می توان از راه دور آن را کنترل کرد.
تعداد کانال ها ، محدوده ولتاژ ، محدوده جریان و غیره را می توان با توجه به نیازهای خاص مشتری سفارشی کرد.لطفاً برای راهنمایی بیشتر با Sinuo ایمیل یا تماس بگیرید.
پارامترهای فنی:
|
فهرست پروژه |
شاخص پارامتر |
|
|---|---|---|
| ورودی برق | AC380V ± 10٪/ 50 یا 60Hz | |
| وضوح | AD: 16bit ； DA: 16bit | |
| مقاومت ورودی | M1MΩ | |
| ورودی برق | 11139 وات | |
| ویژگی کنترل کانال | منبع جریان ثابت و منبع ولتاژ ثابت ساختار حلقه بسته مستقل دوگانه را اتخاذ می کنند | |
| حالت کنترل کانال | کنترل مستقل | |
| ولتاژ | محدوده ولتاژ در هر کانال | 100mV ~ 20V |
| حداقل ولتاژ تخلیه | 0 ولت | |
| دقت | ± 0.1 of از FS | |
| جریان قطع ولتاژ ثابت | 0.4A | |
| ثبات | ± 0.1 of از FS | |
| جاری | محدوده کنونی در هر کانال | 1A ~ 200A |
| دقت | ± 0.1 of از FS | |
| ثبات | ± 0.1 of از FS | |
| قدرت | قدرت خروجی در هر کانال | 4000 وات |
| ثبات | ± 0.2 of از FS | |
| زمان | زمان پاسخ فعلی | زمان تغییر سخت افزار جریان به 20A 20 میلی ثانیه است |
| محدوده زمانی مرحله |
≤ (365*24) ساعت/مرحله ، پشتیبانی از فرم زمان 00: 00: 00: 000 (ساعت ، دقیقه ، ثانیه ، ثانیه) |
|
| ضبط داده | شرایط ضبط | زمان △ t: 100 میلی ثانیه |
| ولتاژ △ U: 40mV | ||
| جریان △ I: 400mA | ||
| ضبط فرکانس | 10 هرتز | |
| شارژ | حالت شارژ | شارژ جریان ثابت ، شارژ ولتاژ ثابت ، جریان ثابت و شارژ ولتاژ ثابت ، جریان ثابت و ولتاژ ثابت بسته باتری ، شارژ برق ثابت |
| شرایط قطع | ولتاژ ، جریان ، زمان نسبی ، ظرفیت ، -ΔV | |
| تخلیه | حالت تخلیه | تخلیه جریان ثابت ، تخلیه قدرت ثابت ، تخلیه مقاومت ثابت |
| شرایط قطع | ولتاژ ، جریان ، زمان نسبی ، ظرفیت ، -ΔV | |
| حالت پالس | حالت شارژ | حالت فعلی ثابت ، حالت قدرت ثابت |
| حالت تخلیه | حالت جریان ثابت حالت قدرت ثابت | |
| شرایط قطع | زمان ، شماره خط | |
| حداقلعرض نبض | 500 میلی ثانیه | |
| تعداد نبض | مرحله تک پالسی از 32 پالس مختلف پشتیبانی می کند | |
| تغییر مداوم شارژ و تخلیه | یک مرحله پالس می تواند به تغییر مداوم از بار به تخلیه برسد | |
| شرایط قطع | ولتاژ ، زمان نسبی | |
| تست DCIR | پشتیبانی از بازیابی نقطه سفارشی برای محاسبات DCR (مقاومت داخلی DC) | |
| چرخه | محدوده اندازه گیری حلقه | 1 ~ 65535 بار |
| حداکثر مراحل در هر حلقه | 254 | |
| حلقه تو در تو | تابع حلقه تو در تو ، حداکثر پشتیبانی از 3 لایه | |
| حفاظت | حفاظت از نرم افزار |
|
|
||
|
||
| حفاظت از سخت افزار |
|
|
| نمونه گیری تشخیص ولتاژ و جریان | اتصال چهار سیم | |
| سر و صدا | <85 دسی بل | |
| سر و صدا | <85 دسی بل | |
| پایگاه داده | پایگاه داده MySQL | |
| وسیله ای برای ارتباط دستگاه فوقانی | پروتکل TCP/IP | |
| خروجی داده | EXCEL2003/2010 ، TXT | |
| رابط ارتباطی | درگاه اترنت | |
| تعداد کانالهای اصلی واحد | 2 | |
| ابعاد | اتاق 36U ، W*D*H: 600*600*1780 (میلی متر) | |
