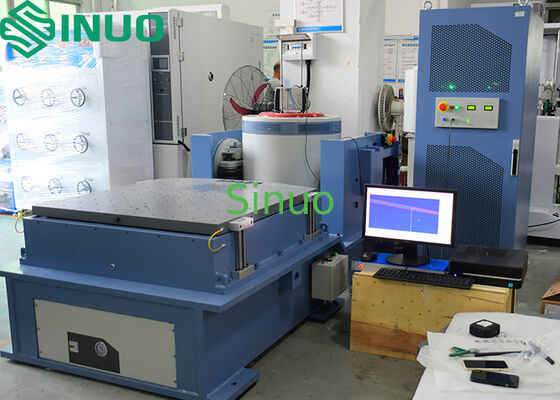

سیستم تست لرزش الکترومغناطیسی IEC 62133 برای تست باتری

مقدار تولیدی:	1
قیمت:	Customized
بسته بندی استاندارد:	مورد تخته سه لا
دوره تحویل:	40 روز
روش پرداخت:	T/T
ظرفیت تامین:	5 ست در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate(Cost Additional)

شماره مدل

SN553

4000kg.f

نیروی تصادفی:

4000kg.f

نیروی شوک:

8000kg.f

محدوده فرکانس:

1 تا 3000 هرتز

حداکثر جابجایی:

100 میلی متر PP

حداکثر سرعت:

2.0m/s

برجسته کردن:

تست کننده لرزش باتری IEC 62133,سیستم تست ارتعاش الکترومغناطیسی,تجهیزات تست باتری با گارانتی

electromagnetic vibration test system

battery testing equipment with warranty

توضیحات محصول

سیستم تست ارتعاش الکترومغناطیسی IEC 62133 برای تست باتری

تست ارتعاش شامل قرار دادن یک جزء یا دستگاه در معرض تنش‌های شبیه‌سازی‌شده به منظور ارزیابی پاسخ آن به شرایط دنیای واقعی است. این آزمایش برای اطمینان از دوام و قابلیت اطمینان محصول در صنایع مختلف، از هوافضا و خودروسازی گرفته تا لوازم الکترونیکی مصرفی، ضروری است.

Sinuo با شما همکاری می کند تا راه حل های تست ارتعاش سفارشی را ارائه دهد که فراتر از استانداردهای انطباق اولیه (از جمله GB، GJB، UL، IEC، ASTM و موارد دیگر) است. تمرکز ما بر رسیدگی به چالش های خاص برنامه های شما است، و شما را به قابلیت های تست دقیقی مجهز می کنیم که برای تسریع زمان ورود به بازار، بهبود کیفیت محصول و ایجاد شهرت برای قابلیت اطمینان و برتری در صنعت شما مورد نیاز است.

پارامترهای فنی تجهیزات

پارامترهای ژنراتور تحریک الکترومغناطیسی

پارامتر	مشخصات
حداکثر نیروی تحریک سینوسی	4000Kg.f پیک
حداکثر نیروی تحریک تصادفی	4000Kg.f rms
حداکثر نیروی تحریک ضربه	8000Kg.f پیک
محدوده فرکانس	1～3000 هرتز
حداکثر جابجایی	100 میلی متر p-p
حداکثر سرعت	2.0 متر بر ثانیه
حداکثر شتاب	100G (980 متر بر مجذور ثانیه)
فرکانس رزونانس مرتبه اول	2500 هرتز±5%
بار مفید	1000 کیلوگرم
فرکانس جداسازی ارتعاش	2.5 هرتز
قطر سیم پیچ متحرک	Ф440 میلی متر
وزن سیم پیچ متحرک	60 کیلوگرم
نشت شار	＜10gauss
لحظه خارج از مرکز مجاز	＞500N.m
اندازه تجهیزات	1400mm×980mm×1230mm (به استثنای پلت فرم توسعه عمودی)
وزن تجهیزات	2800 کیلوگرم

تقویت کننده قدرت سوئیچینگ دیجیتال

پارامتر	مشخصات
توان خروجی	50KVA
ولتاژ خروجی	110Vrms
جریان خروجی	500Arms
SNR	≥70dB
اندازه تقویت کننده	910mm×620mm×2050mm

سیستم حفاظت سروو

دما، فشار باد، بیش از حد جابجایی، اضافه ولتاژ، اضافه جریان، ولتاژ ورودی کمتر از حد، خطای خارجی، منبع تغذیه کنترل، خطای منطقی، از دست رفتن فاز ورودی

کنترلر ارتعاش دیجیتال

پارامتر	مشخصات
پیکربندی سخت افزار	2 کانال ورودی همزمان، 1 کانال خروجی
ماژول عملکرد کنترل	سینوسی، تصادفی، شوک کلاسیک
کامپیوتر کنترل	کامپیوتر با نام تجاری اصلی با مانیتور LCD
نرم افزار	عملکرد انگلیسی، تجزیه و تحلیل دامنه زمان و دامنه فرکانس، منبع سیگنال، تجزیه و تحلیل جاروب فرکانس سینوسی و غیره. می تواند به طور خودکار گزارش های آزمایشی WORD را تولید کند. می تواند سیگنال ها و داده ها را نمایش، ذخیره و پارامترهای تست را تنظیم و توابع را تجزیه و تحلیل کند.
سنسور شتاب LTE C04A07	محدوده فرکانس: 1-8000Hz حساسیت: 30mv/g محدوده دما: -40 - 160℃

میز توسعه عمودی

پارامتر	مشخصات
مواد	آلیاژ منیزیم، سطح آنودایز سخت
اندازه میز	2000×1200 میلی متر
سوراخ ثابت	آستین پیچ فولادی ضد زنگ M10 توزیع مستطیلی 100mm*100mm، بادوام و مقاوم در برابر سایش
حداکثر فرکانس استفاده	سینوسی 100 هرتز، تصادفی 200 هرتز
وزن	حدود 340 کیلوگرم

فن خنک کننده (شامل صدا خفه کن)

پارامتر	مشخصات
توان فن	15kW
نرخ جریان فن	81.6m3/s
فشار فن	0.075kgf/cm2

الزامات الکتریکی

پارامتر	مشخصات
منبع تغذیه	3 فاز 5 سیم 380V/50Hz 75 KVA
هوای فشرده	0.6Mpa
مقاومت زمین	≤4Ω

ویژگی های سیستم

عملکرد و قابلیت اطمینان بالا: کنترل حلقه بسته با پردازنده DSP پاسخ در زمان واقعی و دقت بالا را تضمین می کند. تمام کانال های ورودی دارای ADC های 24 بیتی، طراحی سخت افزاری کم نویز و فیلترهای ضد استهالک آنالوگ و دیجیتال داخلی هستند.
آسان برای کار: نرم افزار کاربردی مبتنی بر ویندوز با عملکردهای جادوگر خودکار و تولید گزارش تست. تنظیمات پارامتر تست غنی با رابط USB2.0 برای اتصال یکپارچه کامپیوتر.
عملکردهای قدرتمند و انعطاف پذیری: پلت فرم کنترل ارتعاش همه کاره قادر به انجام چندین کار پیچیده. طراحی ماژولار امکان پیکربندی سخت افزار و نرم افزار را برای پاسخگویی به نیازهای مختلف تست و تجزیه و تحلیل فراهم می کند.
ایمنی تست: کنترل سیگنال در مقیاس کوچک برای پیش نمایش سیستم، بررسی های ایمنی متعدد و تنظیمات اینترلاک. کلید خاتمه داخلی برای خاموش کردن فوری تست در صورت بروز ناهنجاری.
تولید گزارش تست: تولید گزارش تست با یک کلیک در قالب Word یا PDF. گزارش جامع شامل عملکردهای کنترل تست، تنظیم پارامترها، منحنی های طیف هدف کنترل و منحنی های دامنه زمان/فرکانس.
