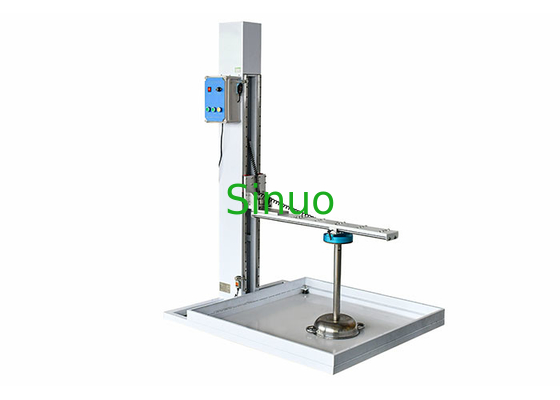

دستگاه تست ضربه عمودی مکانیکی IEC62262 IK07 IK10
| Standard: | IEC62262 | Energy / J: | 2، 5، 10، 20 و 50J اختیاری هستند |
| Conduit: | هر عنصر قابل توجه با یک مجرای اختصاصی مجهز شده است | Impact Point: | این دستگاه دارای راهنماهای محور X و Y برای حرکت دستگاه آزاد کننده در کل ناحیه پایین است |
| Height of Impact Point: | 0-1000 میلی متر، قابل تنظیم برقی | Height of Fall: | لطفاً به جدول 2 که توسط مجرا ثابت شده است مراجعه کنید |
| High Light: | دستگاه تست ضربه عمودی مکانیکی,دستگاه تست ضربه IEC 62262,دستگاه تست ضربه IK10 |
||
دستگاه تست ضربه عمودی مکانیکی IEC62262 IK07-IK10
معرفی محصول:
دستگاه تست ضربه عمودی مکانیکی IK07-IK10 بر اساس الزامات استاندارد IEC60068-2-75، IEC60598-1، IEC62262 و غیره طراحی و ساخته شده است.
برای تست مقاومت در برابر ضربه محفظه های محصولات الکترونیکی و الکتریکی خانگی و مشابه و لوازم جانبی آنها، چراغ ها و غیره برای ارزیابی عملکرد ایمنی و سطح مقاومت محصولات استفاده می شود.
اصل این است که عنصر ضربهگیر در ارتفاع معینی از طریق یک لوله آونگی 1 متری آزاد میشود، نمونه را در پایینترین نقطه در جهت عمودی، پس از تبدیل انرژی پتانسیل گرانشی به انرژی جنبشی، برای رسیدن به هدف ضربه وارد میکند. تست روی نمونه
پارامترهای فنی:
| استاندارد | IEC62262 |
| انرژی / جی | 2، 5، 10، 20 و 50J اختیاری هستند |
|
عناصر قابل توجه (جرم معادل) |
500 گرم، 1.7 کیلوگرم، 5 کیلوگرم، 5 کیلوگرم، 10 کیلوگرم، لطفا به جدول 1 زیر مراجعه کنید |
| مجرا | هر عنصر قابل توجه به یک مجرای اختصاصی مجهز شده است |
| نقطه تاثیر | این دستگاه دارای راهنماهای محور X و Y است تا دستگاه آزاد کننده را در کل ناحیه پایین حرکت دهد |
| ارتفاع نقطه ضربه | 0-1000 میلی متر، قابل تنظیم برقی |
| ارتفاع سقوط | لطفاً به جدول 2 که توسط مجرا ثابت شده است مراجعه کنید |
| روش انتشار | انتشار الکترومغناطیس |
| بشقاب پایین | ضخامت ورق پایه نایلونی 8 میلی متر، سختی HRR85-100،1000 متر × 1000 متر |
رابطه کد IK و انرژی مربوطه :
|
کد آی کی |
IK07 | IK08 | IK09 | IK10 | ||||
| انرژی / جی | 2 | 5 | 10 | 20 | ||||
|
نکته 1. در صورت نیاز به انرژی ضربه بالاتر، مقدار توصیه شده 50J است. نکته 2: برخی استانداردهای دیگر از یک رقم برای نشان دادن انرژی ضربه ای مشخص شده استفاده می کنند.برای جلوگیری از اختلاط با آن، شماره ویژگی با دو رقم نشان داده می شود. |
||||||||
|
بدون محافظت طبق این استاندارد |
||||||||
