بند Y.5 IPX3 به IPX6 دستگاه تست اسپری آب IEC 62368-1
| Applied standard: | IEC 62368-1 | Applied clause: | Y.5 |
| IP code test range: | IPX3/4~ IPX6 | Control Method: | PLC و صفحه نمایش لمسی |
| Turntable Diameter: | Φ600mm | Water Jet Direction: | 2.8 متر |
| Water Tank: | 500 لیتر | Pressure Gauge: | 0 تا 0.25 مگا پاسکال |
| High Light: | دستگاه تست اسپری آب IPX6,بند Y.5 دستگاه تست اسپری آب,دستگاه تست اسپری آب IEC 62368-1 |
||
IEC 62368-1 Clause Y.5 IPX3 تا IPX6 دستگاه تست اسپری آب
اطلاعات محصول:
سیستم تست توسط IEC 62368-1:2018 بند Y.5 و غیره مورد نیاز است. این سیستم برای تأیید عملکرد محافظتی محفظه برای محصولات الکترونیکی و الکتریکی، خودروها، قطعات موتور سیکلت، لوازم خانگی، مهر و موم و لامپ های زیر جت های آب استفاده می شود. در درجه IPX3، IPX4، IPX5 و IPX6.

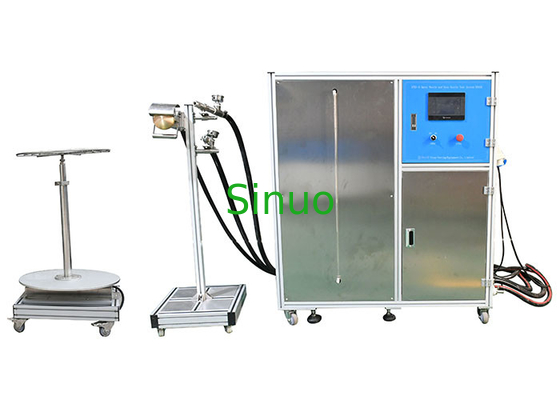

کل تجهیزات آزمایشی شامل یک مجموعه IPX3، نازل اسپری IPX4، یک مجموعه نازل جت آب، یک کابینت کنترل الکتریکی یکپارچه با مخزن ذخیره آب، یک تکیه گاه برای نازل ها و یک صفحه گردان است.نمونه بر روی میز چرخان قرار می گیرد، صفحه گردان با حرکت موتور با سرعت چرخش 1r/min به چرخش در می آید، تا محفظه از تمام جهات عملی با جریان آب از نازل تست استاندارد اسپری شود.قسمت کنترل الکتریکی و مخزن ذخیره آب یکپارچه هستند.کل این سیستم ساختار باز را اتخاذ می کند.
پارامترهای فنی:
| استاندارد کاربردی | IEC 62368-1 | |
| بند اعمال شده | Y.5 | |
| منبع تغذیه این تجهیزات | سه فاز AC 380 ولت، 50 هرتز، 4 کیلو وات | |
| منبع تغذیه برای نمونه | AC220V, 16A | |
| سنسورهای سرعت جریان LWGYD-4 | محدوده جریان: 0.667-4.167 L/min، خروجی پالس | |
| پمپ آب بزرگ |
نام تجاری: جنوبی، شماره مدل: CHL8-50, 380VAC, 50Hz, 2.2kw کلاس حفاظت: IP55 کلاس عایق: F |
|
| محدوده تست کد IP | تست نازل شیلنگ IPX5، تست نازل شیلنگ IPX6، تست نازل اسپری IPX3/4 | |
|
نازل اسپری IPX3/4
|
تعداد سوراخ های اسپری | 121 قطعه، قطر سوراخ: φ0.5 میلی متر |
| جریان تست | 10±0.5 لیتر در دقیقه | |
| زمان تست | تنظیم شده بر اساس استاندارد تست (محدوده 1-9999 ثانیه)، واحد: ثانیه است | |
| تست فشار | 50-150 کیلو پاسکال | |
| IPX5 | قطر دهانه نازل | 6.3 میلی متر |
| جریان تست | 0.625±12.5 لیتر در دقیقه | |
| زمان تست | تنظیم شده بر اساس استاندارد تست (محدوده 1-9999 ثانیه)، واحد: ثانیه است | |
| تست فشار | IPX5 را در حدود 30 کیلوپاسکال با توجه به جریان آب مشخص شده تنظیم کنید | |
| فاصله تست | فاصله از نازل تا سطح مرکزی صفحه گردان، استاندارد 2.5-3 متر نیاز دارد | |
| IPX6 | قطر دهانه نازل | 12.5 میلی متر |
| جریان تست | 100±5 لیتر در دقیقه | |
| زمان تست | تنظیم شده بر اساس استاندارد تست (محدوده 1-9999 ثانیه)، واحد: ثانیه است | |
| تست فشار | IPX6 را در حدود 100kpa با توجه به جریان آب مشخص شده تنظیم کنید | |
| فاصله تست | فاصله از نازل تا سطح مرکزی صفحه گردان، استاندارد 2.5-3 متر نیاز دارد | |
| صفحه گردان | 1-5r/min، قابل تنظیم است | |
| کنترل | PLC و صفحه نمایش لمسی 7 اینچی | |
