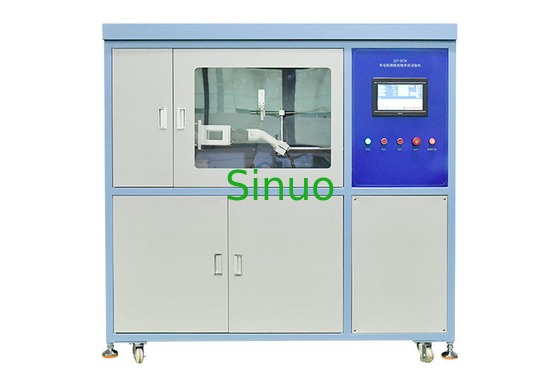

IEC60309-1 بند 20 کانکتور و دوشاخه دستگاه تست ظرفیت شکستگی خودرو
| Applied standard: | IEC IEC60309-1 | Applied clause: | بند 20 و 21 |
| Test station: | تک ایستگاه | Control method: | صفحه نمایش لمسی و PLC یکپارچه |
| Drive mode: | درایو موتور سروو | Linear stroke: | 0-100 میلی متر |
| High Light: | دستگاه تست ظرفیت شکستن دوشاخه,دستگاه تست ظرفیت شکستن دوشاخه اتصال,تجهیزات تست خودرو IEC60309-1 |
||
IEC60309-1 بند 20 دستگاه تست ظرفیت شکستگی اتصال دهنده و دوشاخه خودرو
اطلاعات محصول:
دستگاه تست ظرفیت کانکتور و دوشاخه خودرو مطابق با الزامات استاندارد IEC60309-1 بند 20 و بند 21 است.IEC62196-1 بند 7.11 و بند 7.12 و غیره.
برای بررسی اینکه آیا لوازم جانبی الکتریکی مانند رابط های شارژ خودروی الکتریکی، دوشاخه های صنعتی، پریزها و کوپلرها می توانند تنش های مکانیکی، الکتریکی و حرارتی را که در حین کارکرد عادی و بدون سایش بیش از حد یا سایر اثرات مضر ایجاد می کنند، تحمل کنند، استفاده می شود.
پارامترهای فنی:
| استاندارد کاربردی | IEC IEC60309-1 |
| بند اعمال شده | بند 20 و 21 |
| ایستگاه تست | تنها |
| روش کنترل | کنترل یکپارچه هوشمند PLC، با صفحه نمایش لمسی انسانی رنگی |
| حالت رانندگی | درایو موتور سروو |
| روش بستن نمونه | بستن مکانیکی، موقعیت نقطه گیره را می توان در امتداد فیکسچر 3 محور تنظیم کرد |
| سکته مغزی خطی | 0-100 میلی متر، می تواند از پیش تنظیم شود (فاصله بین دوشاخه آزمایش و سوکت آزمایش ≥ 50 میلی متر) |
| زمان انجام | 0-99.9s، می تواند از پیش تنظیم شود (تماس الکتریکی نباید بیش از 4 ثانیه و نه کمتر از 2 ثانیه حفظ شود) |
| سرعت درج و جداسازی | 0-0.85m/s را می توان از پیش تنظیم کرد، پیش فرض (0.8±0.1)m/s) |
| فرکانس تست | 0-10 چرخه در دقیقه، می تواند از پیش تنظیم شود (3.75 چرخه در دقیقه = 7.5 استوک در دقیقه) |
| چرخه های تست | 0 ~ 999999 چرخه، می تواند از پیش تنظیم شود |
| قدرت بار | کابینت بار خارجی، با ارائه ولتاژ، جریان و ضریب توان استاندارد مورد نیاز، اختیاری است |
| کابینت بار اختیاری | توجه: فقط با کابین بار AC، 0-70A، ولتاژ 0-300V |
| محتویات تست |
تست ظرفیت شکست کوپلر/رابط شارژ دستگاه کوپلر لوازم خانگی / رابط شارژ تست عمر عملیاتی عادی |
| تابع تشخیص | هشدار مدار باز را می توان در طول آزمایش تحت بار متوجه شد و چرخه ها را می توان در زمان واقعی ثبت کرد. |
| حفاظت ایمنی | حفاظت از زمین، حفاظت از اتصال کوتاه |
