بند 16.16 تجهیزات آزمایشی تأیید نیروی خروجی EV و قفل
| Applied standard: | IEC 62196-1 | Applied clause: | 16.16 |
| Test method: | تست نیروی درج و خروج | Insertion force weight kit: | 9.2 کیلوگرم، وزن کمکی 0.8 کیلوگرم |
| Drop height limit of auxiliary weight: | 50 میلی متر | Weight: | Insertion: 2 KG; درج: 2 کیلوگرم; Withdrawn: 1 KG برداشت شده: 1 کیلوگرم |
| High Light: | بند 16.16 تجهیزات تست تأیید صحت,تجهیزات آزمایش تأیید نیروی خروج EV,تجهیزات آزمایش ارتفاع 50 میلی متری خودرو |
||

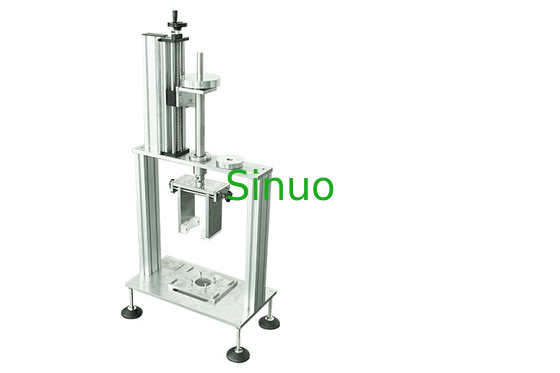

IEC 62196 بند 16.16 نیروی خروجی خودروی الکتریکی و تجهیزات تست تأیید قفل
اطلاعات محصول:
مطابق با الزامات استاندارد IEC 62196-1:2020 بند 16.16 و غیره طراحی و ساخته شده است.
لوازم جانبی ثابت (پریز خروجی یا ورودی وسیله نقلیه) به گونه ای نصب می شود که لوازم جانبی جفت کننده در مرحله اول قرار دادن به صورت عمودی به سمت پایین به داخل آن حرکت می کند.وزن اصلی 9.2 کیلوگرم به طور مناسب روی لوازم جانبی جفت قرار می گیرد.اگر لوازم جانبی متحرک در موقعیت مورد نیاز وارد لوازم جانبی ثابت نشود، وزن اضافی 0.8 کیلوگرم مجاز است از ارتفاع 5 سانتی متری روی وزنه اصلی سقوط کند.سپس لوازم جانبی متحرک باید لوازم جانبی ثابت را در موقعیتی که برای درگیر شدن مناسب کنتاکت ها لازم است وارد کند.
پارامترهای فنی:
| استاندارد کاربردی | IEC 62196-1 |
| بند اعمال شده | 16.16 |
| تست نیروی درج | |
| یک دستگاه نیروی ورودی ثابت برای سوکت یا سوکت ورودی دستگاه | |
| کیت وزن نیرو | 9.2 کیلوگرم، وزن کمکی 0.8 کیلوگرم |
| محدودیت ارتفاع کاهش وزن کمکی | 50 میلی متر |
| وزن 2 کیلوگرم | |
| تست نیروی عقب نشینی | |
| قسمت مکانیکی SN1013 را بر اساس IEC 62196-1 :2020 به اشتراک گذاشت شکل 13 | |
| دوشاخه های آزمایشی SN1013 را به اشتراک گذاشت | |
| وزنه تعادل، لوازم بالابر (سنج + قلاب + وزن) را 9 کیلوگرم و وزن اضافی آن 1 کیلوگرم است. | |
| وزن 1 کیلوگرم | |
