IEC62196 دستگاه تست ناهماهنگی تک ایستگاه برای لوازم جانبی خودروهای الکتریکی
| Applied standard: | IEC 62196-3 | Applied clause: | بند 36.3، شکل 18 |
| Test station: | تک ایستگاه | Drive Mode: | سروو موتور دو عدد X و Y |
| Force: | 0-500 نیوتن | Force holding time: | 0-999.9s |
| Interval time: | 0-999.9s | Specimen mounting bracket: | شیب 30 درجه، ارتفاع 1000 میلی متر از سطح زمین |
| High Light: | IEC 62196 دستگاه تست ناهماهنگی,لوازم جانبی خودروی الکتریکی دستگاه تست ناهماهنگی,تجهیزات تست خودروی یک ایستگاه |
||

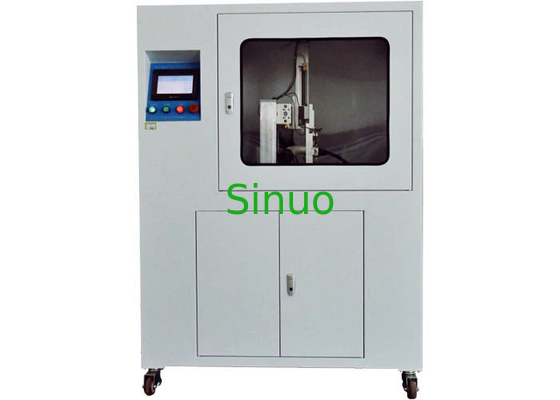

دستگاه تست ناهماهنگی IEC 62196 برای لوازم جانبی خودروهای الکتریکی
اطلاعات محصول:
این دستگاه تست عدم تراز مطابق با IEC62196-3 بند 36.3، شکل 18 است.
در طول آزمایش افزایش دما، بلافاصله پس از تثبیت دما، لوازم جانبی تحت بارهای مکانیکی خارجی قرار می گیرند که در شکل 18 نشان داده شده است.
با استفاده از یک نیروسنج، یک بار 100 نیوتن با تلرانس 0/+10 نیوتن همانطور که در شکل 19 نشان داده شده است در هر جهت اعمال کنید.بار باید حداقل 1 دقیقه اعمال شود.پس از اعمال بار، بار باید برای مدت 10 ثانیه برداشته شود و بار در مدت 10 ثانیه مجدداً در جهت بعدی اعمال شود.این فرآیند تا زمانی ادامه می یابد که بار در 4 جهت (-X، +X، -Y، +Y) همانطور که در شکل 19 نشان داده شده اعمال شود.
این تجهیزات از میز کشویی X, Y (شکل 19) استفاده می کند که توسط موتور سروو هدایت می شود و توسط سنسور مقدار نیرو نظارت می شود.هنگامی که مقدار نیرو به زمان مورد نیاز برای نگه داشتن نیروی ثابت خودکار برسد، به طور خودکار به جهت دیگری برای آزمایش تغییر می کند.
پارامترهای فنی:
| قدرت | AC220V، 60 هرتز |
| روش کنترل | کنترل PLC، عملکرد صفحه نمایش لمسی |
| ایستگاه | یکی |
| حالت رانندگی | سروو موتور دو عدد X و Y |
| زور | 0-500 نیوتن |
| زمان نگهداری نیرو | 0-999.9s |
| زمان فاصله | 0-999.9s |
| جهت درخواست اجباری | -X، +X، -Y، +Y |
| براکت نصب نمونه | شیب 30 درجه، ارتفاع 1000 میلی متر از سطح زمین |
| ابعاد کلی تجهیزات | 100mm×400mm×1500mm، 150kg |
