دستگاه تست فشار و کشش کشو یخچال اتوماتیک IEC 62552

مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
بسته بندی استاندارد:	مورد استاندارد صادرات تخته سه لا
دوره تحویل:	30 روز
روش پرداخت:	T/T
ظرفیت تامین:	10 ست در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate(cost additional )

شماره مدل

SN1201C

استاندارد:

IEC62552:2015

حالت رانندگی:

سیلندر

پروژه آزمایشی:

تست دوام سوئیچ کشو

صفحه نمایش لمسی 7 اینچی Weinview

اندازه:

قابل سفارشی سازی است

محدوده نمونه:

WDH=(0.4~1.0m)×(0.4~1.0m)×(0.6~2.0m)

ضمانتنامه:

1 سال

کنترل الکتریکی:

کنترل هوشمند PLC میتسوبیشی

زمان باز و بسته شدن:

قابل تنظیم از 0-999999

ستون:

سه مجموعه سیلندر محرک بالا و پایین

برجسته کردن:

دستگاه تست فشار و کشش IEC 62552

دستگاه تست فشار و کشیدن کشو

توضیحات محصول

دستگاه تست فشار و کشش کشو یخچال اتوماتیک IEC 62552

استاندارد:

دستگاه تست فشار کش کشو مطابق با IEC62552: 2015 و الزامات سفارشی طراحی و تولید شده است.

این تجهیزات از فناوری بالغ کنترل هوشمند PLC استفاده می کند، مجهز به یک محرک عملی قابل تنظیم موقعیت و ساختار مکنده برای جذب سطح یخچال است.در عین حال، به طور استاندارد به یک صفحه نمایش لمسی LCD رنگی مجهز شده است که می تواند تعداد تست ها، زمان باز و بسته شدن کشو و فرکانس تست را از قبل تنظیم کند تا باز کردن دستی را به طور واقعی شبیه سازی کند. بسته شدن یخچالبرای دستیابی به کنترل هوشمند، کشوی یخچال را ببندید و می توان از یک دستگاه برای چندین منظور استفاده کرد.

برای تست دوام کشو فریزر عمودی استفاده می شود و همچنین برای همکاری با تست عملکرد بازده انرژی یخچال برای باز و بسته کردن درب استفاده می شود.این یک تجهیزات تست کاملاً خودکار اختصاصی است که برای آژانس های آزمایش و صدور گواهینامه، آزمایشگاه های کارخانه و سایر بخش های آزمایش مناسب است.

پارامتر فنی

خیر	پروژه	محتوا
1	منبع تغذیه ورودی	AC220V 50HZ، 5kW
2	کنترل الکتریکی	کنترل هوشمند PLC میتسوبیشی
3	رابط عملیات	عملکرد صفحه نمایش لمسی رابط انسان و ماشین رنگی 7 اینچی Weinview
4	حالت رانندگی	سیلندر
5	محدوده نمونه	WDH=(0.4~1.0m)×(0.4~1.0m)×(0.6~2.0m)
6	پروژه آزمایشی	تست دوام سوئیچ کشو
7	ایستگاه تست	1 ایستگاه، می تواند یک یخچال را آزمایش کند (حداکثر 3 کشو را می توان همزمان آزمایش کرد)
8	ستون	سه مجموعه سیلندر درایو بالا و پایین در ستون تعبیه شده است و ارتفاع سیلندر درایو را می توان برای مطابقت با موقعیت کشو فشاری تنظیم کرد.
9	دستکاری	3 مجموعه، فنجان های مکش مطابق را می توان در جهت های مختلف به بالا، پایین، چپ، راست، جلو و عقب تنظیم کرد، مناسب برای محصولات کشوی یخچال با ارتفاع و عرض مختلف.
10	جام مکش	ساکشن کاپ جذب مداوم و پایدار 3 ست
11	زمان باز و بسته شدن	تنظیم صفحه لمسی، قابل تنظیم از 0-999999، خاموش شدن خودکار پس از زمان رسیدن
12	ضربه اکستنشن کشو	0-500 میلی متر
13	نرخ گسترش کشو	3-10 بار در دقیقه، تنظیم صفحه لمسی، قابل تنظیم
14	زمان نگه دارید	تنظیم صفحه لمسی، قابل تنظیم از 0-99999.9S
15	ساختار موقعیت یابی	1 مجموعه، کناره و پشت یخچال را ثابت می کند
16	قاب	برای مطابقت با حداکثر محدوده نمونه، نمونه بر روی صفحه پایین قفسه نصب می شود
17	عملکرد حافظه قطع برق	این سیستم عملکرد حافظه قطع برق و قطع برق را دارد که می تواند به جمع آوری اقدامات پارامترها و زمان های قبل از قطع برق ادامه دهد.
18	حفاظت	توقف اضطراری، نشت، اتصال کوتاه، اضافه بار و سایر حفاظت های ایمنی
19	بعد، ابعاد، اندازه	قفسه: عرض 1200 * عمق 1200 * ارتفاع 1400 میلی متر، حدود 150 کیلوگرم

معرفی واحد تجهیزات تست

طراحی سیستم بر اساس اصل مدولارسازی بوده و کاملاً مطابق با الزامات استاندارد طراحی و ساخته می شود و در عین حال از طراحی و قطعات استاندارد شده تا حد امکان استفاده می شود.اطمینان حاصل کنید که سیستم از عملکرد بهینه و پشتیبانی فنی برخوردار است.

استفاده از درایو سیلندر، قابلیت اطمینان بالا و عمر بسیار طولانی کل سیستم را تضمین می کند.

کل سیستم دارای عملکردهای واضح، ساختار جمع و جور، ظاهر زیبا و طرح معقول است که برای تعمیر و نگهداری و نگهداری روزانه راحت است.

طراحی و ساخت تجهیزات نیازهای فنی کلی مشتری برای تجهیزات را برآورده می کند.

سیستم کنترل الکترونیکی هوشمند

این واحد عمدتاً شامل کابینت کنترل، مدار کنترل، پنل عملیات و اجزای کنترل هسته است.اجزای کنترل الکتریکی سیستم به صورت مرکزی در یک کابینت کنترل الکتریکی نصب شده اند و کابینت مجهز به تجهیزات اگزوز می باشد.
این سیستم از کنترل هوشمند Mitsubishi PLC، عملکرد صفحه نمایش لمسی رنگی 7 اینچی استفاده می کند.
این سیستم مجهز به سنسور زاویه است، با PLC ارتباط برقرار می کند و زاویه شیب بدنه درب را به صورت بلادرنگ نظارت می کند.
برنامه نرم افزاری سیستم توسط شرکت ما تهیه شده است و میزان تست، تعداد تست ها و زاویه تست را می توان با لمس از پیش تنظیم کرد که کاملاً مطابق با الزامات مفاد مربوطه استاندارد است.

هدف، اصل و ساختار دستگاه

اصل تجهیزات: مانیپولاتور را از طریق سیلندر هوا هدایت کنید، طناب نرم را بکشید تا کشو بسته شده توسط مکنده به حداکثر حد برسد، سپس سیلندر هوا چرخ فشار را فشار می دهد تا کشو بسته شود، و هر بار کشیدن و فشار کشو را فشار می دهد. یک چرخه است

ساختار دستگاه تست: همانطور که در شکل زیر نشان داده شده است، ساختار کلی قاب اتخاذ شده و نمونه بر روی صفحه پایینی تجهیزات قرار می گیرد، به طوری که حرکت نسبی تنش داخلی است و لرزش تجهیزات کاهش می یابد.ساختاری از نوع ستونی بر روی صفحه پایینی نصب شده است و ستون شامل 3 مجموعه مکانیزم کشو کشو است، همانطور که در شکل 1 در زیر نشان داده شده است، که می تواند تا 3 کشو آزمایش را انجام دهد.

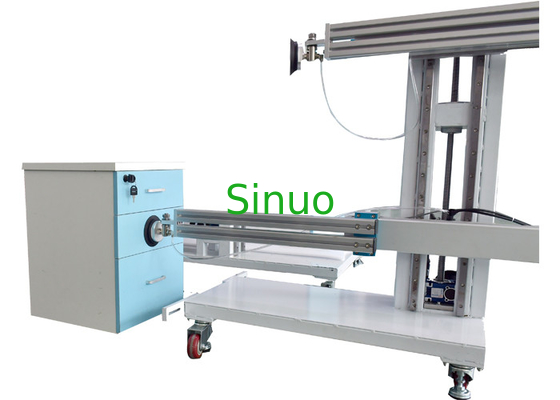

دستگاه تست فشار و کشش کشو یخچال اتوماتیک IEC 62552 0

معرفی واحد تجهیزات تست

استفاده از درایو سیلندر، قابلیت اطمینان بالا و عمر بسیار طولانی کل سیستم را تضمین می کند.

طراحی و ساخت تجهیزات الزامات فنی عمومی مشتری برای تجهیزات را برآورده می کند.

جدول پیکربندی اصلی

تایپ کنید	نام	مدل	تعداد	واحد	نام تجاری	تذکر دهید
سیستم کنترل الکترونیکی	کنترل کننده صفحه لمسی	وین ویو	1	تنظیم	کشور کره
	PLC	میتسوبیشی	1	تنظیم	ژاپن
	مدار شکن حفاظت از نشتی	63A	1	کامپیوتر	چینت
	باز و بسته می شود، دکمه ها، چراغ ها	22 میلی متر	مقداری	کامپیوتر	چینت
	رله	2J,4J	مقداری	تنظیم	امرون
	رله حالت جامد	A-48D	مقداری	تنظیم	ABB
	شیر الکترومغناطیسی	2108	مقداری	تنظیم	Airtec
ساختار	سروو موتور	75B30CB-A331Z	4	تنظیم	نوآوری
	راندن	SV660	4	تنظیم	نوآوری
	کاهنده	50/30	4	تنظیم	داخلی
	فیکسچر	/	4	تنظیم
	قاب	/	1	تنظیم
نرم افزار	برنامه	/	1	تنظیم

جزئیات

دستگاه تست فشار و کشش کشو یخچال اتوماتیک IEC 62552 1
