تجهیزات تست چرخش چرخش کابل خمش و اتصال چرخشی IEC60335 لوازم خانگی
| Applied Standards: | IEC 60335-1 بند 25.14 شکل 8 و غیره. | Test Speed: | 0~60 دور در دقیقه |
| Test Cycles: | 0~999999 بار | Control Method: | کنترل قابل برنامه ریزی PLC |
| Display Method: | صفحه نمایش لمسی 7 اینچی | Drive Mode: | سروو موتور |
| Configuration: | تنظیم کننده فشار 0 ~ 50 کیلو وات | Max. bearing weight: | 10 کیلوگرم |
| Test Angle: | 0-360 درجه | Warranty: | یک سال |
| High Light: | تجهیزات تست چرخش اتصال چرخشی IEC60335,تجهیزات تست چرخش اتصال چرخشی کابل |
||

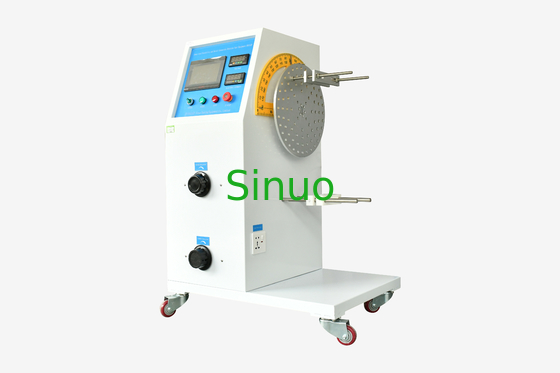

تجهیزات تست چرخش چرخش کابل خمش و اتصال چرخشی IEC60335 لوازم خانگی
اطلاعات محصول:
تجهیزات تست انعطاف پذیری سیم برق مطابق با الزامات استاندارد IEC 60335-1 بند 25.14 شکل 8، IEC 60335-2-23 بند 23.3 تست خمش برای هادی هایی که در هنگام ذخیره سازی خم می شوند و بند 11.101 تست اتصال چرخشی تماسی افزایش می یابد، طراحی و ساخته شده است. .برای بررسی اینکه سیم برق لوازم خانگی کوچک (مانند قهوه جوش / اتو برقی) و وسایل مشابه به اندازه کافی در برابر خم شدن بیش از حد در محل ورود به دستگاه محافظت می شود استفاده می شود.
اصل آزمایش این است که یک سر نمونه را ثابت کنیم و سر دیگر نمونه را به چرخش در موتور هدایت کنیم.در همان زمان، باری را با جریان نامی 1.25 برابر ولتاژ نامی بر روی نمونه اعمال کنید، یک وزنه 1 نیوتن را روی سیم انعطاف پذیر نمونه آویزان کنید تا نمونه برق دار با سرعت معینی بچرخد.میز گردان 20 دور در جهت جلو و سپس 20 دور در جهت معکوس با سرعت 50 دور در دقیقه می چرخد و با رسیدن به تعداد تست ها به طور خودکار متوقف می شود و همزمان افزایش دمای لغزنده اندازه گیری می شود. .
این تجهیزات ساختار ایستاده روی زمین را اتخاذ می کند.با کنترل PLC و عملکرد صفحه نمایش لمسی، زمان تست، میزان تست و زاویه خمش را می توان از قبل تنظیم کرد، و خروجی بار داخلی 5 کیلووات برای اکثر نیازهای آزمایشی بیگودی مو، اتو مو و لوازم خانگی مناسب است.
پارامترهای فنی:
| زاویه خم شدن | جهت جلو / معکوس: 0-360 درجه، روی صفحه لمسی از پیش تنظیم شده است |
| سرعت خم شدن | 0 تا 60 دور در دقیقه، از پیش تنظیم شده روی صفحه لمسی |
| چرخه های تست | 0-999999، می تواند از پیش تنظیم شود |
| ورودی برق | AC220V، 50 هرتز |
| روش کنترل | کنترل قابل برنامه ریزی PLC |
| حالت رانندگی | سروو موتور |
| عمل | صفحه نمایش لمسی 7 اینچی کنترل هوشمند |
| پیکربندی | تنظیم کننده فشار 0 ~ 50 کیلو وات |
| جاری | 0-15A، قابل تنظیم |
| حداکثرتحمل وزن | 10 کیلوگرم |
| ایستگاه | یکی |
| گیره نمونه | گیره جهانی (1 مجموعه) |
| وزن بار استاندارد | 1N (1 PC) |
ساختار
نگهداری
قبل از آزمایش، لطفاً بررسی کنید که اجزای فیکسچر شل هستند یا نه.
قبل از آزمایش، لطفاً بررسی کنید که آیا سوکت بار آسیب دیده است یا خیر.
قبل از آزمایش، لطفاً بررسی کنید که آیا چرخش دستی با کار با سرعت دستی صاف می شود یا خیر.
در حالت غیر کاری، لطفاً نمونه ها و وزنه های آزمایشی را بردارید، منبع تغذیه بار و منبع تغذیه خارجی را خاموش کنید.
لطفا از قرار دادن اجسام سنگین و تیز بر روی تجهیزات خودداری نمایید.
لطفاً برای جلوگیری از تغییر موقعیت، اجزای دستگاه را فشار ندهید.
لطفاً از مایع دور نگه دارید تا از اتصال الکتریکی کوتاه جلوگیری شود.
عملکرد ویژه
دکمه انتخاب شده [یک طرفه/دو طرفه]: اپراتور می تواند یک طرف را که با 0 درجه به عنوان خط مرکزی است برای انجام خمش رفت و برگشتی (چرخش یک طرفه) در این سیستم انتخاب کند، و محدوده چرخش رفت و برگشتی از خط مرکزی تجاوز نخواهد کرد.اپراتور همچنین می تواند هر نیمی از زاویه خم شدن را در جهت چپ و راست در اطراف خط مرکزی در 0 درجه انتخاب کند، یعنی در اطراف خط مرکزی (مقابله) خم شود (چرخش دو طرفه).پیش فرض خم شدن دو طرفه است.دکمه چرخش یک طرفه را فشار دهید.این دکمه را می توان همراه با دکمه [چرخش چپ و راست] برای انتخاب جهت و چرخش یک طرفه و دو طرفه به طور همزمان استفاده کرد.نکته ویژه: قبل از تعویض این دکمه ها، اپراتور باید با فشار دادن دکمه [Homing] مطمئن شود که صفحه گردان در موقعیت شروع قرار دارد و با فشار دادن دکمه [Count Cleared] شمارش ها پاک می شود، سپس تعویض این دکمه ها موثر خواهد بود. .هدف جلوگیری از تغییر جهت چرخش در حین آزمایش یک جهت است.
