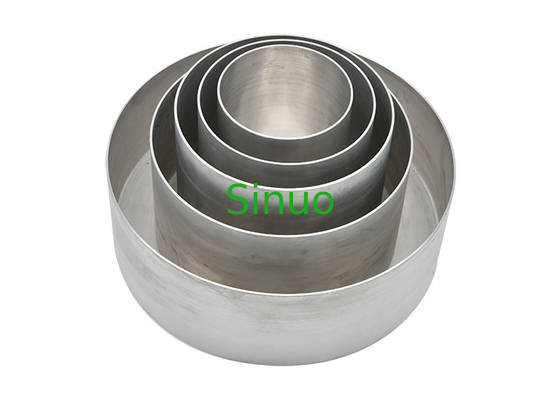

ظروف آلومینیومی IEC60335 برای صفحات داغ تست Φ110mm Φ145mm Φ180mm Φ220mm Φ300mm
| Applied Standards: | IEC60335 و غیره | Applied Clauses: | علت 3.1.9.108 و 15.2 شکل 103 |
| Wall Thickness: | 2 میلی متر | Vessels Quantity: | 5 عدد |
| Aluminum Vessels Function: | تست جوشیدن آب | Vessels Material: | آلومینیوم 6061 |
| Vessels Brand: | سینو | Warranty Time: | یک سال |
| High Light: | ظروف آلومینیومی IEC60335,ظروف آلومینیومی تست Hotplates |
||
ظروف آلومینیومی IEC60335 برای صفحات داغ تست Φ110mm Φ145mm Φ180mm Φ220mm Φ300mm
استانداردها و بندها:
کشتی مطابق با الزامات استاندارد IEC60335-2-9:2016 بند 3.1.9.108 و 15.2 شکل 103، IEC 60335-2-6:2018 بند 15.2 شکل 101، و غیره است. یک مجموعه شامل Ф110 میلی متر، Ф18، Ф10 است. میلی متر، Ф220 میلی متر، Ф300 میلی متر، کل 5 عدد.
ظرف دستگاه پخت و پز را که روی صفحه داغ قرار می گیرد شبیه سازی می کند.ظرف از آلومینیوم با کیفیت تجاری صیقل نخورده ساخته شده است.
پارامترهای فنی:
| قطر منطقه پخت میلی متر | ابعاد تقریبی | ||
|
آ میلی متر |
ب میلی متر |
ج میلی متر |
|
| ≤110 | 110 | 140 | 8 |
| ＞110≤145 | 145 | 140 | 8 |
| ＞145≤180 | 180 | 140 | 9 |
| ＞180≤220 | 220 | 120 | 10 |
| ＞220≤300 | 300 | 100 | 10 |
نکته: پایه کشتی نباید محدب باشد.تقعر پایه ظرف نباید از 0.05 میلی متر تجاوز کند.
اندازه واقعی بازرسی در جدول زیر:
| قطر بیرونی a | ب | ج | مواد | با درب |
| 110 | 2 | 8.05 | AL6061 | با درب |
| 145 | 1.9 | 8.04 | AL6061 | با درب |
| 180 | 1.925 | 8.98 | AL6061 | با درب |
| 220 | 1.995 | 9.99 | AL6061 | با درب |
| 300 | 1.999 | 10.02 | AL6061 | با درب |
نمونه ها و محدودیت ها:
اجاق گاز، اجاق گاز القایی، عناصر اجاق گاز، عناصر اجاق گاز القایی
کاربرد:
برای شبیه سازی ظروف قرار داده شده بر روی اجاق گاز، اجاق گاز القایی، عناصر اجاق گاز، عناصر اجاق گاز القایی و سایر ظروف در شرایط کاری معمولی استفاده می شود.
اصل آزمون:
از ظروف آلومینیومی برای شبیه سازی ظروف حاوی آب و از ظروف فولادی کم کربن برای شبیه سازی ظروف حاوی روغن استفاده می شود.
ساختار:
ظروف آلومینیومی: Φ110 میلی متر * 1 عدد، Φ145 میلی متر * 1 عدد، Φ180 میلی متر * 1 عدد، Φ220 میلی متر * 1 عدد، Φ300 میلی متر * 1 عدد
ظروف فولادی کم کربن: Φ110 میلی متر * 1 عدد، Φ145 میلی متر * 1 عدد، Φ180 میلی متر * 1 عدد، Φ220 میلی متر * 1 عدد، Φ300 میلی متر * 1 عدد
روش های آزمایش و عملیات
IEC60335-2-9:2016 بند 3.1.9.108 و 15.2 شکل 103 را در نظر بگیرید:
هتپلیتها، بهجز صفحههای داغ القایی، با ظروف حاوی آب کار میکنند.ظروف از آلومینیوم با کیفیت تجاری صیقل نخورده ساخته شده اند، کف صاف دارند و با درپوش پوشیده شده اند.یک ظرف مناسب در شکل 103 مشخص شده است. کنترل ها تا زمانی که آب بجوشد به بالاترین درجه تنظیم می شوند و سپس طوری تنظیم می شوند که آب بجوشد.برای حفظ سطح در هنگام جوشیدن آب اضافه می شود.
نکته 1: درب به گونه ای قرار می گیرد که بخار روی تست تاثیری نداشته باشد.
برای همه ظروف داغ، قطر کف ظرف تقریباً برابر با قطر منطقه پخت است و مقدار مایع در جدول 101 مشخص شده است. ظرف در مرکز منطقه پخت قرار می گیرد.
