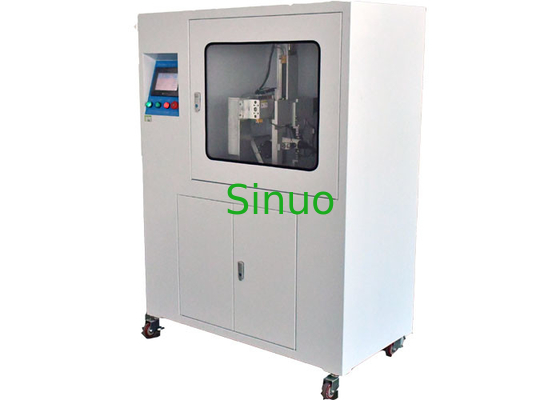

تستر ناهماهنگی دوشاخه و سوکت شارژ خودرو الکتریکی IEC62196

در طول آزمایش افزایش دما، بلافاصله پس از تثبیت دما، لوازم جانبی تحت بارهای مکانیکی خارجی قرار می گیرند که در شکل 18 نشان داده شده است.

با استفاده از یک نیروسنج، یک بار 100 نیوتن با تلرانس 0/+10 نیوتن همانطور که در شکل 19 نشان داده شده است در هر جهت اعمال کنید.بار باید حداقل 1 دقیقه اعمال شود.پس از اعمال بار، بار باید برای مدت 10 ثانیه برداشته شود و بار در مدت 10 ثانیه مجدداً در جهت بعدی اعمال شود.این فرآیند تا زمانی ادامه می یابد که بار در 4 جهت (-X، +X، -Y، +Y) همانطور که در شکل 19 نشان داده شده اعمال شود.

این تجهیزات از میز کشویی X, Y (شکل 19) استفاده می کند که توسط موتور سروو هدایت می شود و توسط سنسور مقدار نیرو نظارت می شود.هنگامی که مقدار نیرو به زمان مورد نیاز برای نگه داشتن نیروی ثابت خودکار برسد، به طور خودکار به جهت دیگری برای آزمایش تغییر می کند.

دستورالعمل عملیات:

1 چرخ دستی را بچرخانید تا مکانیسم عمل به سمت راست حرکت کند و رابط نصب صفحه پایه نصب سوکت نمایان شود.

2 صفحه پایه نصب سوکت مربوطه را با توجه به سوکت نمونه انتخاب کنید، سپس صفحه پایه نصب سوکت را به رابط نصب ثابت کنید.و سیم نمونه از سوراخ زیر رابط نصب استخراج می شود.

3 چرخ دستی را بچرخانید تا مکانیسم عمل به سمت چپ حرکت کند، سپس تخته سنسور نزدیک به در را باز کنید، مهره را باز کنید تا بلوک نگهدارنده باز شود، تخته پس از چرخش 90 درجه به بالا به طور خودکار ثابت می شود.سپس پیچ های موقعیت را روی تخته های نصب سنسور باز کنید، سنسورهای چپ و راست را به سمت بیرون ببرید و سنسورهای بالا و پایین را به سمت بالا و پایین حرکت دهید، سنسورها را از مرکز دور کنید تا روی نصب دوشاخه تاثیری نداشته باشد.

4 دوشاخه را در پریز قرار دهید، پین تعیین موقعیت را بیرون بیاورید و صفحه را پایین بیاورید، بلوک نگهدارنده روی پیچ را ببندید، مهره را قفل کنید و سیم دوشاخه را از سوراخ باز در سمت راست پایین بیاورید.

5 دستی را روی صفحه لمسی فشار دهید، سپس چپ-راست-بالا-پایین را فشار دهید تا حسگرهای محور X و دم تفنگ شارژ در همان خط مرکزی قرار گیرند.و سر چهار سنسور را در فاصله 30 میلی متری از تفنگ شارژ تنظیم کنید، سپس پیچ ها را قفل کنید تا سنسورها را محکم کنید.

6 پنجره مشاهده را پس از نصب نمونه ببندید، سپس در زیر را باز کنید و سیم های دوشاخه، پریز و ترموکوپل را از دهانه کوچک پشت دستگاه که به دستگاه تست افزایش دمای خارجی متصل است هدایت کنید (افزایش دمای خارجی دستگاه تست توسط مشتری تهیه شده است).

7 بازنشانی را در صفحه کنترل فشار دهید، لطفاً مطمئن شوید که مقدار نمایش چهار سنسور به صفر رسیده و موقعیت اولیه را تأیید کرده است.

8 پارامتر را در صفحه پارامتر فشار دهید، تمام پارامترها را تنظیم کنید

9 به رابط کنترل برگردید، صبر کنید تا افزایش دما تثبیت شود و شروع را فشار دهید تا آزمایش شروع شود.مراحل عملیات آزمایشی به شرح زیر است: -نیروی X اعمال شده → نیرو رسیده و 60 ثانیه نگه دارید ← نیروی آزاد شده 10 ثانیه → اعمال اعمالی X → نیرو رسیده و 60 ثانیه نگه دارید → نیروی آزاد شده10s←-Y نیروی اعمال شده ← نیرو رسیده و نگه دارید 60s← نیروی آزاد شده 10s→+Y نیروی اعمال شده ← نیرو رسیده و نگه دارید 60s→ نیروی آزاد شده.در حین کار، مقدار نیرو در زمان واقعی نمایش داده می شود و منحنی های مربوطه در چهار جهت وجود دارد
